ВВЕДЕНИЕ

Настоящая Инструкция предназначена для личного состава, осу­ществляющего техническое обслуживание и войсковой (текущий) ре­монт гидравлического аварийно-спасательного инструмента "Спрут", а также может быть использована в качестве учебного пособия при изучении и проведении практических занятий по техническому обслу­живанию и войсковому (текущему) ремонту в военно-учебных заведе­ниях и воинских частях.

В Инструкции изложены общие указания о порядке проведения технического обслуживания и выполнения разборочно-сборочных, ре­монтных работ, технические требования по дефектации составных частей, работы в технологической последовательности по замене и ремонту частей, узлов и деталей, технические условия на испытания инструмента после ремонта, а также даны приложения со справочными данными, необходимые для производства технического обслуживания и ремонта.

Комплект гидравлического аварийно-спасательного инструмента "Спрут" был разработан по заказу МЧС России и принят на снабжение в 1994 году и предназначен для быстрого разрушения элементов конструкций для спасения людей и имущества.

Описание устройства, работ, правил эксплуатации инструмента, а также оборудования и приспособления, на которые имеется доку­ментация завода-изготовителя, в данной Инструкции изложены крат­ко.

,,. Производственный процесс технического обслуживания и текуще­го ремонта инструмента должен строится применительно к производс­твенному процессу и технологической оснащенности подразделений. Простейшие приспособления, потребность в которых может возник­нуть, должны быть изготовлены силами подразделений.

При обнаружении конструктивных изменений при проведении технического обслуживания и ремонта, необходимо руководствоваться указаниями Инструкции по эксплуатации завода-изготовителя.

В приложениях приведены технологические карты, перечень инс­трумента и материалов для проведения технического обслуживания и ремонта, данные по заправке инструмента рабочими жидкостями, сос­тав группового ремонтного комплекта, таблица смазки, данные для регулировок и контроля.

I. СОСТАВ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИДРАВЛИЧЕСКОГО ИНСТРУМЕНТА "СПРУТ"

1.1. Состав комплекта гидравлического инструмента "Спрут"

Б состав комплекта гидравлического инструмента "Спрут" вхо­дит десять наименований (таблица 1).

Таблица 1

N	Наименование и индекс инструмента	Кол-во	N
п/п		в компл. шт.	рис.
1.	Кусачки КГС-80	1	1
2.	Ножницы комбинированные НКГС-80	1	1
3.	Цилиндр силовой двойного действия с одним штоком ЦТС-1/80	1	2
4.	Цилиндр силовой двойного действия с двумя штоками ЦГС-2/80	1	3
5.	Расширитель средний РСГС-80	1	4
6.	Расширитель большой РБГС-80	1	5
7.	Насос ручной НРС-2/80	1	6
8.	Катушка-удлинитель КУС-1/15	1	7
9.	Гидростанция с мотоприводом СГС-1-80Д	2	8
10.	Гидростанция с электроприводом СГС-1-80Э	1	9

Описание конструкций основных частей, узлов и деталей, ука­занного в таблице N 1 инструмента, приведены на рис.1-9.

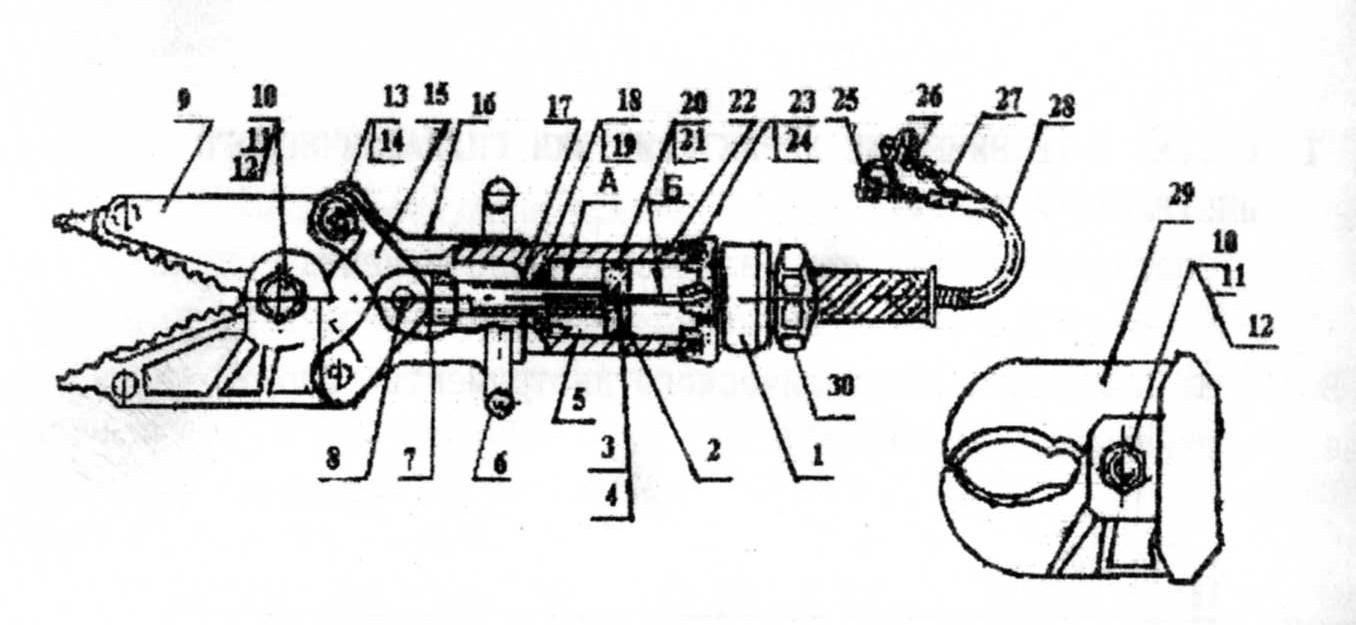

рис. 1 Ножницы комбинированные НКГС-80 и кусачки КГС-80

1-блок управления; 2-поршень; 3-кольцо защитное; 4-кольцо уплотнительное; 5-шайба; 6-ручка; 7-вилка; 8-ось; 9-нож ножниц комбинированных НКГС-80; 10-ось; 11-гайка; 12-кольцо резиновое; 13-палец; 14-кольцо запорное; 15-шатун; 1б-чехол; 17-грязесъемник; 18-кольцо защитное; 19-кольцо уплотнительное; 20-кольцо защитное; 21-кольцо уплотнительное; 22-корпус; 23-кольцо защитное; 24- кольцо уплотнитель 25- клапан эксцентриковый; 26-клапан шариковый; 27-рукав напорный; 28-рукав сливной; 29-нож кусачек КГС-80.

А-поршневая полость; Б-полость штока

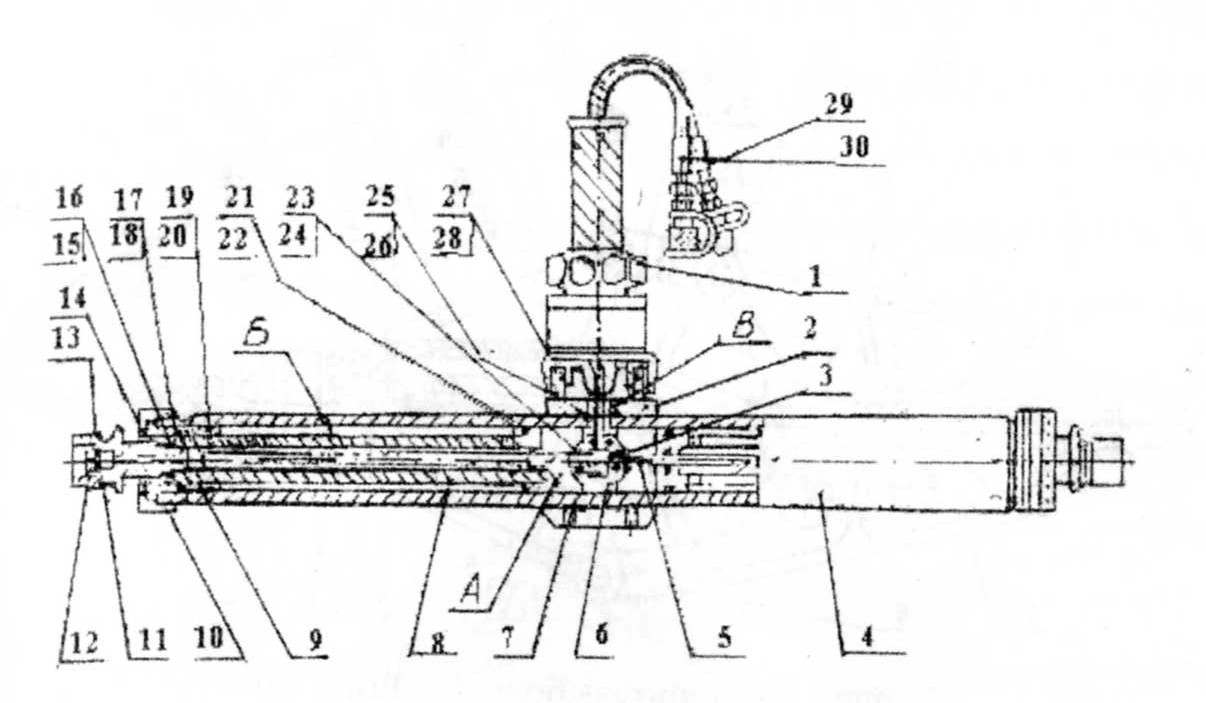

рис. 2 Цилиндр силовой двойного действия с одним штоком ЦГС-1/80

1-блок управления; 2-кольцо защитное; 3-кольцо уплотнительное; 4-пробка; 5-кольцо защитное; 6-кольцо уплотнительное; 7-шайба;8-корпус; 9-винт стопорный: 10-кольцо защитное; 11-поршень; 12-трубка; 13-поршень; 14-букса; 15-гайка; 16-наконечник; 17-заглушка; 18-кольцо уплотнительное; 19-грязесъемник; 20-кольцо защитное; 21-кольцо уплотнительное; 22-кольцо защитное; 23-кольцо уплотнительное; 24-кольцо защитное; 25-кольцо уплотнительное; 26-цилидр; 27-кольцо защитное; 28-кольцо уплотнительное; 29-кольцо защитное; 30-кольцо уплотнительное; 31-рукав напорный (с шариковым клапаном); 32-рукав сливной (с эксцентриковым клапаном).

А - поршневая полость; К-полость штока

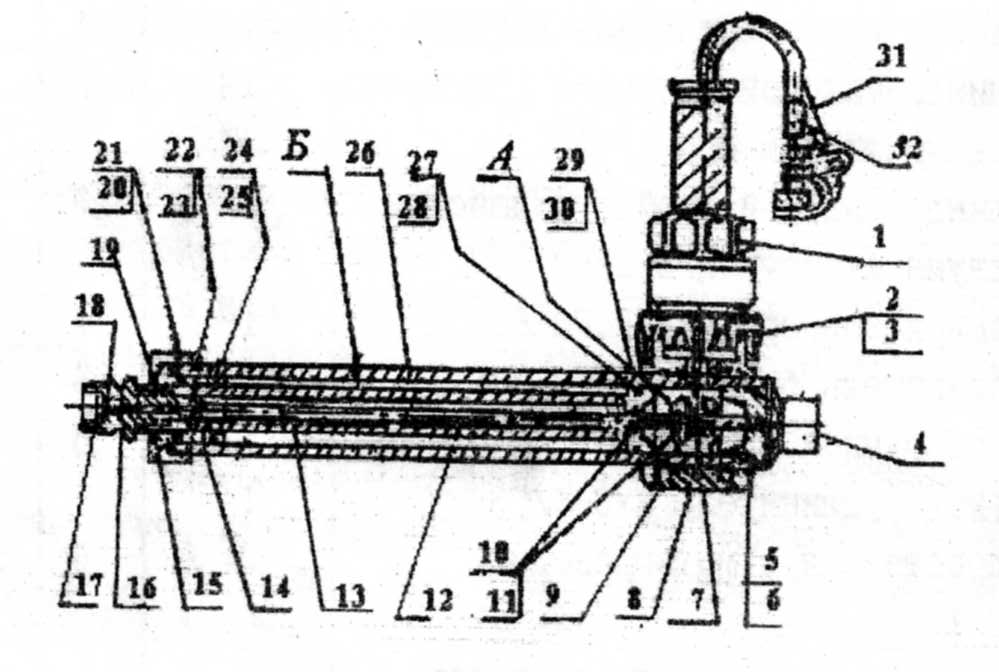

рис. З Цилиндр силовой двойного действия с двумя штоками 11ГС-2/80

1-блок управления; 2-корпус; 3-кольцо запорное; 4-цилиндр; 5-трубка; 6-шай6а; 7-винт стопорный; 8-поршень; 9-букса; 10-гайка; 11-наконечник; 12-заглушка; 13-кольцо уплотнительное; 14-грязесъемник; 15-кольцо уплотнительное;16-кольцо; 17-кольцо защитное; 18-кольцо уплотнительное; 19-кольцо защитное ; 20-кольцо уплотнительное; 21-кольцо защитное; 22-кольцо уплотнительное; 23-кольцо защитное; 24-кольцо уплотнительное; 25-кольцо защитное; 26-кольцо уплотнительное; 27-кольцо защитное; 28-кольцо уплотнительное; 29-рукав напорный; 30-рукав сливной;

А-поршневая полость; Б-штоковая полость; В-канал подачи жидкости в полость А и Б

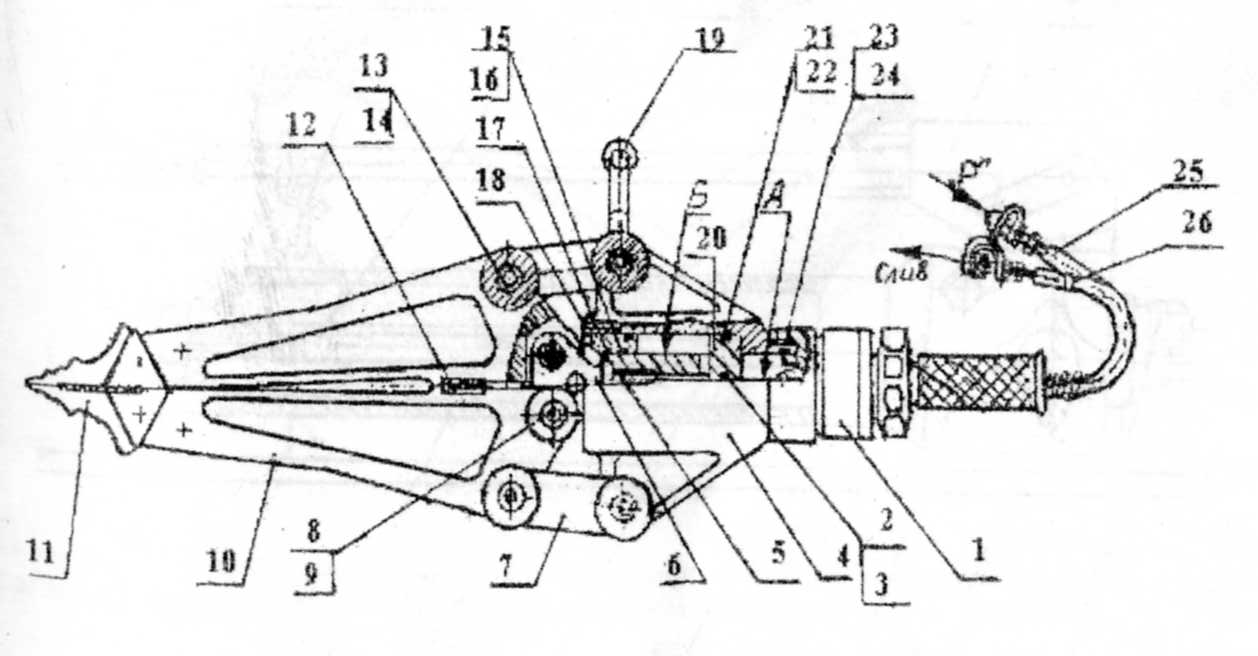

рис.4 Расширитель средний РГГС-80

1-блок управления; 2-кольцо защитное; 3-кольцо уплотнительное;

4-корпус; 5-кольцо уплотнительное; 6-болт; 7-серьга; 8-палец; 9-кольцо запорное; 10-рычаг; 11-наконечник, 12-вставка; 13-палец; 14-кольцо запорное; 15-кольцо защитное; 16-кольцо уплотнительное;

17-грязесъемннк; 18-букса; 19-ручка; 20-шток с поршнем; 21-кольцо защитное; 22-кольцо уплотнительное;

23-кольцо защитное; 24-кольцо уплотнительное; 25-рукав напорный (с шариковым клапаном); 26-рукав сливной (с эксцентриковым клапаном).

А-поршневая полость; Б-штоковая полость

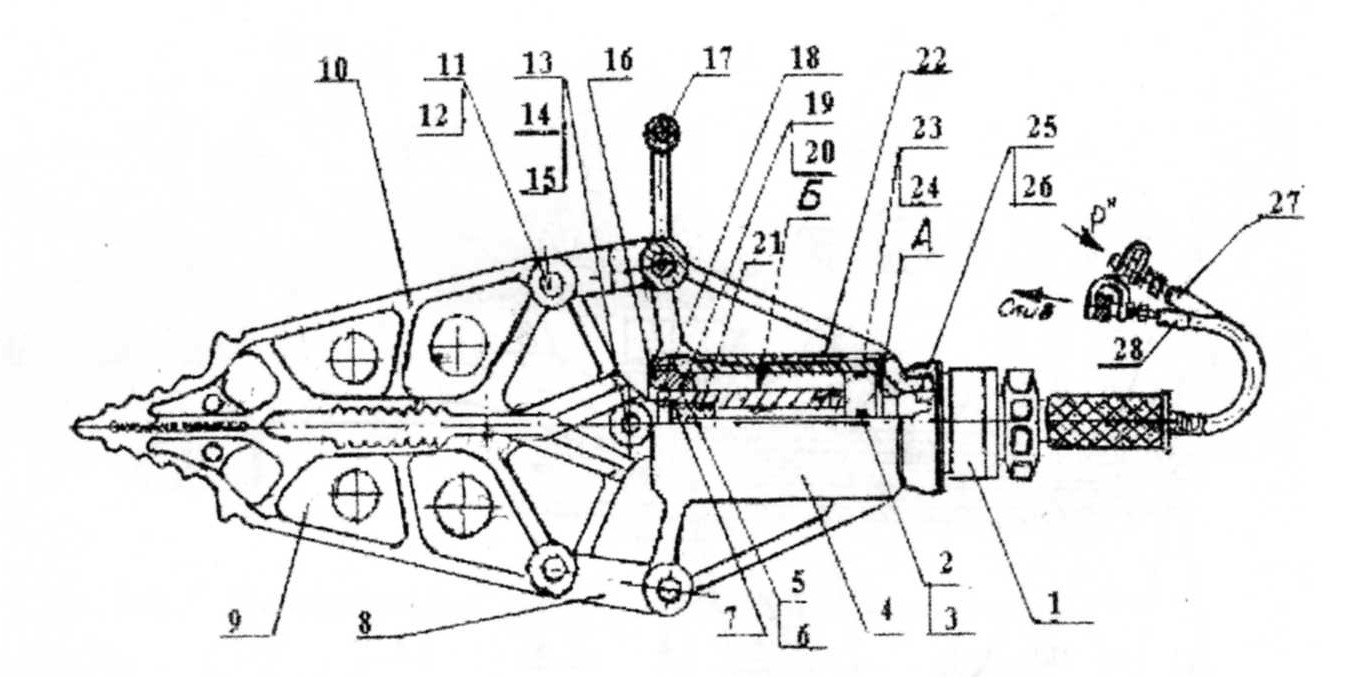

рис.5 Расширитень большой РБГС-80

1-блок управления; 2-кольцо защитное; 3-кольцо уплотнительное; 4-корпус; 5-копьцо защитное; 6-кольцо уплотнительное; 7-кольцо уплотнительное;

8-серьга; 9-рычаг; 10-рычаг; 11-палец; 12-кольцо запорное;13-палец;

14-кольцо запорное; 15-кольцо запорное; 16-букса; 17-ручка;

18-грязесъемник; 19-кольцо защитное; 20-кольцо уплотнительное; 21-болт; 22-шток с поршнем; 23-кольцо защитное; 24-кольцо уплотнительное;

25-кольцо защитное; 26-кольцо уплотнительное; 27-рукав напорный (с шариковым клапаном); 28- рукав сливной (с эксцентриковым клапаном) .

А - поршневая полость; Б - штоковая полость.

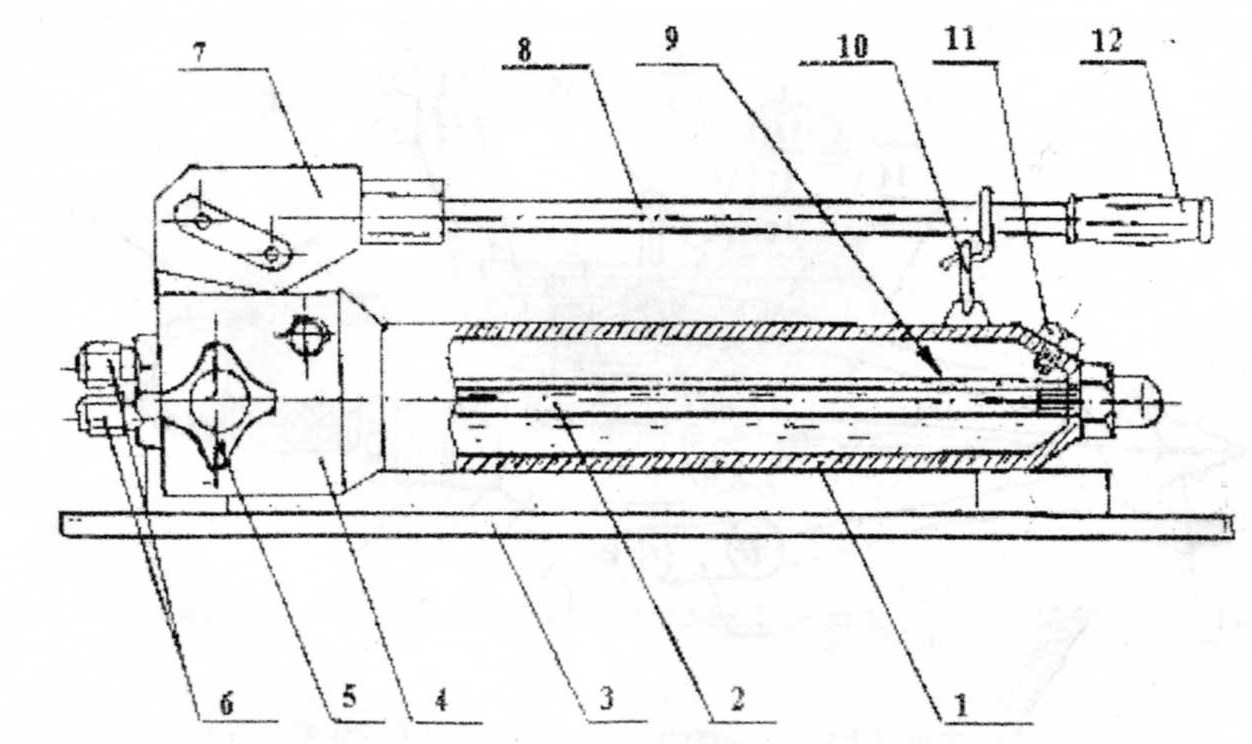

рис.6 Насос ручной НРС-2/80

1-6ак; 2-стягивающая шпилька; 3-основание (опора); 4-насос; 5-маховичок;

6-штуцера подсоединения рукавов; 7-качалка; 8-рукоятка; 9-уровень рабочей жидкости; 10-стопор; 11-заглушка; 12-ручка.

рис.7 Катушка-удлинитель КУС-1/15

1-рукава присоединительные к инструменту; 2-буртик; 3-рама; 4-рукава присоединительные к источнику давления; 5-ручка; 6-тормоз; 7-рукоятка;

8- колпачки.

рис.8 Гидростанция с мотоприводом СГС-1-80Д

1-бензопривод; 2-пробка; З-выключатель зажигания; 4-крышка фильтра; 5-винт; 6-ручка управлении газом; 7-фланец; 8-полухомут;

9-рама; 10-ручка предохранительного клапана; 11-насос; 12-балансир;

13- шариковый подшипник; 14-уплотнительное кольцо; 15-сальник;

16-полумуфта; 17-крышка; 18-рама.

рис.9 Гидростанция с электроприводом СГС-1-80Э

1-электропривод; 2-эластичный шнур; 3-рама; 4-ручка предохранительного клапана; 5-насос; 6-напорпый и сливной рукава (с шариковым и эксцентриковым клапанами); 7-фильтр; 8-бак рабочей жидкости; 9-балансир; 10-шариковый подшипник; 11-вал; 12-игольчатый подшипник; 13-винт;

14-кожух.

Технические характеристики гидравлического инструмента "Спрут"

Гидравлический инструмент "Спрут" разработан для обеспечения проведения спасательных работ при ликвидации чрезвычайных ситуа­ций и предназначен для быстрого разрушения элементов конструкций. для спасения людей и имущества.

Инструмент может быть использован для проведения спасатель­ных работ в пресной и морской воде на глубине до 10 метров, при проделывании проходов в завалах, перекусывании (перерезании) ар­матуры, элементов стальных конструкций различного профиля, окон­ных и дверных стоек, стальных тросов, пережима труб при устране­нии аварий и течей, расширения узких проемов, подъема и перемеще­ния элементов строительных конструкций, транспортных средств и различных грузов.

Кроме того, инструмент может быть использован для ведения монтажных работ, удержания грузов в фиксированном положении, а цилиндры двойного действия с помощью наборов дополнительных при­надлежностей (цепи, пяты, скобы, опоры) могут работать на "стя­гивание".

Гидравлический инструмент обладает следующими свойствами:

- высокими силовыми характеристиками при малых массе и габа­ритах;

- простотой и удобством в эксплуатации и обслуживании;

- быстрой сменой и подключением инструмента к источнику энергии с помощью быстроразъемных клапанов;

- многофункциональностью;

- возможностью использования в разных климатических условиях;

- хорошим дизайном.

Гидравлический инструмент позволяет осуществлять без ремонта по 200 циклов различных операций.

Гарантийный срок службы инструмента 1 год. Гарантийный срок хранения в упаковке завода-изготовителя 2 года.

Назначение и основные параметры гидравлического аварийно-спасательного

инструмента "Спрут"

№		Наименование и характеристики изделия
1		Кусачки КГС-80 для перекусывания (перерезания) арматуры, элементов стальных конструкций различного профиля, металлических труб, стальных тросов, оконных и дверных стоек и кабеля. Перекусывание: прутка - до 32 мм, кабеля до 90 мм; габариты -755 х 220 х 160 мм: масса - 13,0 кг.
2		Ножницы комбинированные НКГС-80 для перекусывания арматуры, металлических труб, стальных тросов, уголков; резания полосы и листового металла, расширения узких проемов, подъема и перемещения элементов строительных конструкций. Перекусывание прутка - до 32 мм; толщина разрезаемого металла - до 10 мм раскрытие концов ножей - 335 мм: габариты - 850 х 200 х 160 мм; масса - 13.3 кг.
3		Расширитель большой РБГС -80 для перемещения различных объектов, расширения узких проемов, удержания грузов в фиксированном положении, деформирования конструкций и пережимания труб. Ход концов рычагов - 845 мм; толкающая сила - МО кН; тянущая сила - 92 кН; габариты - 990 \ 335 х 200 мм; масса • 21.(5 кг.
4		Расширитель средний РСГС-80 ДЛЯ перемещения различных объектов, расширения узких проемов, удержания грузов в фиксированном положении, деформирования и стягивания. Ход концов рычагов - 795 мм; толкающая сила - 57 кН; габариты- 940 х 265 х 130 мм масса - 17,5.
5		Цилиндр двойного действия с одним иноком ЦГС-1/80 для увеличения пространства доступа, подпорки различных элементов строительных конструкций, приподнимания и удержания грузов, перемещения грузов. Рабочий ход штока - 335 мм; толкаюшая сила - 140 кН; тянущая сила - 55 кН; габариты - 640 х 350 х 100 мм; масса-13.4 кг.
6		Цилиндр двойного действия с двумя иноками ЦГС-2/80 для увеличения пространства доступа, подпорки различных элементов строительных конструкций, приподнимания и удержания грузов, перемещения грузов(с помощью наборов цепей работа на стягивание). Рабочий ход штока - 2 х 270 мм; толкающая сила - 140 кН; тянущая сила - 55 кН. габариты - 900 х 390 х 100 мм; масса-19.3 кг.
7		Гидростанция с мотоприводом СГС-1-80Д для обеспечения гидравлической жидкостью под давлением аварийно-спасательных инструментов. Рабочее давление - 80 Мпа: производительность (10/76 Мпа)-2200/800 см3 /мин габариты - 420 х 320 х 340 мм, масса- 15.5 кг ( в сборе с рукавами 6,3 м и клапанами разъема ).
8		Гидростанция с электроприводом СГС-1-80Э для обеспечения гидравлической энергией аварийно-спасательных инструментов. Рабочее давление-80 Мпа: напряжение- 220 В производительность (10/76 Мпа) -1000/300 см3 /мин; габариты - 450 х 240 х 340 мм, масса- 14 кг ( в сборе с рукавами 6,3 Я и клапанами разъема).
9		Насос ручной НРС-2/80 для подачи гидравлической жидкости под давлением в рабочий инструмент. Рабочее давление-(1/2)- 12/80 Мпа; габариты - 610 х 160 х 155 мм, масса-7,45 кг (в сборе с рукавами 2,5 м и клапанами разъема).
10		Катушка однорядная КУС-1/15 для увеличения радиуса действия аварийно-спасательного инструмента (на расстояние до 15 м от источника энергии). Габариты - 380 х 300 х 470 мм; масса- 7,4 кг.

УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ И ВОЙСКОВОМ (ТЕКУЩЕМ) РЕМОНТЕ ГИДРАВЛИЧЕСКОГО ИНСТРУМЕНТА "СПРУТ".

При техническом обслуживании гидравлического инструмента "Спрут" необходимо соблюдать меры безопасности, перечисленные в паспортах на изделия, входящие в состав комплекта , а также тре­бования, изложенные в настоящей Инструкции.

Техническое обслуживание и войсковой (текущий) ремонт гид­равлической части инструмента (цилиндры, насосы) могут проводить только лица, прошедшие специальную подготовку для данного вида ремонтных работ. На техническое обслуживание и войсковой (теку­щий) ремонт распространяются правила техники безопасности при проведении работ, связанных с инструментом, приборами, приспособ­лениями и стендами при ремонте и испытаниях.

Общими требованиями безопасности, обязательными для выполне­ния работ по техническому обслуживанию к войсковому (текущему) ремонту гидравлического инструмента, являются следующие:

- к проведению работ по техническому обслуживанию и ремонту. гидравлического инструмента допускается персонал, прошедший соответствующее обучение и аттестованный на знание материальной час­ти, правил эксплуатации и мер безопасности;

- при проведении технического обслуживания и ремонта инстру­мента строго соблюдать указания технологических карт и правила пожарной безопасности.

При проведении технического обслуживания и ремонта запреща­ется:

- использовать инструмент с источником, создающим давление, превышающее максимально допустимое;

- применять рабочие жидкости, не указанные в инструкции по эксплуатации;

- оставлять без присмотра инструмент, находящийся под давле­нием;

- проводить ремонтные работы инструмента, находящегося под Давлением;

- производить перекусывание материала кусачками или ножница­ми комбинированными без защитного кожуха;

- находиться при перекусывании по оси перекусываемого мате­риала;

- работать с инструментом и проводить испытания при наличии течи рабочей жидкости;

- находится рядом с натянутыми цепями;

- работать с ножами, рычагами, насадками, крюками, имеющими деформации;

- запускать гидравлические станции СГС-1-80Д и СГС-1-80Э при отсоединенных от инструмента рукавов и положении "Работа" ручки предохранительного клапана 10 (рис.8) и 4(рис.9).

В процессе работы оберегать рукава инструмента от ударов, зажимоЕ, резких перегибов.

Посты технического обслуживания и ремонта должны иметь про­тивопожарные средства и аптечку для оказания первой медицинской помощи.

3. Общие указания

В Инструкции рассматриваются техническое обслуживание и войсковой (текущий) ремонт гидравлического инструмента "Спрут", осуществляемые с привлечением специалистов пункта технического обслуживания и ремонта (ПТОР) подразделения или части, в том чис­ле специалистов подвижной ремонтной мастерской.

Исправное состояние инструмента обеспечивается путем:

- технического обслуживания;

- ремонта;

- хранения.

Б настоящей Инструкции техническое обслуживание и войсковой (текущий) ремонт гидравлического инструмента, находящегося на хранении не рассматриваются.

3.1. Общие положения по техническому обслуживанию

Техническое обслуживание (ТО) - комплекс операций по под­держанию работоспособности или исправности инструмента при ис­пользовании по назначению, хранении и транспортировании, который включает в себя уборочно-моечные, смазочные, контрольно-провероч­ные, крепежные, заправочные и регулировочные работы, как правило, без замены узлов и деталей.

Техническое обслуживание предусматривает выполнение комплек­са профилактических работ:

КО - контрольный осмотр;

ЕТО - ежедневное техническое обслуживание;

Т0-1 - техническое обслуживание N 1;

ТО-2 - техническое обслуживание N 2.

Указанным видам технического обслуживания регулярно подвер­гается весь комплект инструмента "Спрут", независимо от различной степени загруженности его в работе.

Содержание ТО для инструмента определено перечнем операции технического обслуживания, а методика выполнения работ - техноло­гическими картами.

Результаты выполнения технического обслуживания заносятся в журнал учета технического обслуживания. Вез операции, произведен­ные при ТО отдельных элементов инструмента, данные измерена контролируемых параметров, кроме того, в обязательном порядке должны заноситься в соответствующий раздел формуляра на комплект инструмента.

Трудоемкость на выполнение ТО дана без учета времени, необ­ходимого на подготовку и ремонт инструмента.

3.1.1. Система технического обслуживания гидравлического инструмента "Спрут"

Техническое обслуживание гидравлического инструмента заклю­чается в обязательном и своевременном проведении работ по провер­ке исправности и по уходу за инструментом в объеме, предусмотрен­ном настоящей Инструкцией.

Своевременное и качественное техническое обслуживание должно обеспечивать:

- постоянную готовность инструмента к использованию;

- безопасность при его эксплуатации;

- устранение причин, вызывающих преждевременный износ, раз­рушение, неисправность и поломки составных частей инструмента;

- надежную работу инструмента в течение гарантийного ресурса и срока его службы.

Техническое обслуживание состоит из комплекса организацион­ных и технических мероприятий.

К организационным мероприятиям относятся:

- подготовка личного состава к проведению работ по техническому обслуживанию гидравлического инструмента;

- планирование технического обслуживания, контроль за его проведением и качеством выполнения;

- подготовка необходимых рабочих мест и оснащение их приспо­соблениями, инструментом и горюче-смазочными материалами.

К техническим мероприятиям относятся все виды работ, которые проводятся с гидравлическим инструментом в полевых и стационарных условиях для восстановления и поддержания его в работоспособном состоянии.

Эти мероприятия включают в себя:

- контроль и. при необходимости, заправку гидравлического инструмента рабочей жидкостью, а гидравлическую станцию с мотоп­риводом, кроме того, топливом;

- очистку инструмента от пыли и грязи;

- проверку и, при необходимости, подтяжку крепежных элемен­тов инструмента;

- устранение обнаруженных неисправностей (текущий ремонт).
