39. Выключатели вакуумные. Особенности. Основные элементы конструкции, область применения.
Особенности: 1. высокая эл. прочность вакуума. 2. высокое быстродействие из-за малого хода контактов. tсо=0,02-0,04 с tов=0,04-0,05с. 3. легкий электромагнитный пружинный привод у вакуума 10 мм, а у маломасляных 35 см ход контактов. 4. отсутствие выхлопа в атмосферу 5. пожаро- и взрывобезопасность 6. малые габаритные массы 7. произвольное расположение дугогасящей камеры.
Недостатки: 1. высокая стоимость 2. при отключении малых индуктивных токов ненагруженных ЭД 6-10 кВ и Т, имеющих сухую изоляцию, возникают перенапряжения. Происходит срез тока. Любой вакуумный выключатель сопровождается каким-либо устройством ограничения напря-ия: 1. ОПН 6(10) 2. R-C цепочки 3. Упреждающее отключение одного из полюсов. 4. применимы на относительно невысокие напря-ия (кроме ББК-110-25/2000).
Вакуумный выкл. выпускается с 1998 г., жо этого не применялись (очень редко).
Область применения: 1. Ру 6-35 кВ типа КРУ КСО эл станций и подстанций.
Применительно к эл. станциям 2. в системе СН.
40. Выключатели элегазовые. (эгв) Свойства элегаза. Достоинства эгв. Область применения.
О
собенности
элегаза:
SH6 – элегаз – тяжелый (в 5 чем воздух) В чистом виде элегаз безопасен. 1. Высокая эл. прочность широко применяется для ЭКРУ 2. высокая дугогосящая способность благодаря св-ву молекулы элегаза улавливать свободные электрны.
Элегазовые практически вытеснили остальные выкл-ли. (за искл. вакуумных на низкое U).
Эл. прочность промежутка начинает восстанавливаться после некоторого времени (порядка 100 мкс).
Особенности элегазовых выключателей: 1. элегаз обладает высокими дугогасящими свойствами. элегаз – электроотрицательный газ. 2. давление элегаза в камерах на порядок ниже, чем давление ВВ (ВВ – 2-4 МПА, ЭГУ 0,5 МПА) 3. Элегаз обладает значительной плотностью.
4. Отключение выключателя происходит без выхлопа в атмосферу. 5. Имеют в 2 раза ниже разрывов на фазу, чем у ВВ. 6. Элегазовые (как и ВВ) строятся по модульному примеру, т.е. Q на любое высокое U набирается из стандартных модулей 250 кВ – 1 модуль, 500 кВ – 2 модуля. 7. Высокая отключающая способность 63-80 кА. 8. Неограниченная область применения до 700 кВ. 9. Отключение дуги не сопровождается перенапряжениями (мягкое гашение дуги) – точно при переходе ч/з 0. 10. не может работать при t=-25 Р=5 ат (элегаз переходит в жидкость).
Вакуумные 3-35 кВ, Элегазовые 6-800 кВ.
Элегазовые выключатели: 1. ВГК-220 – колонковые 2. ВГБ – 110 - баковые
41. Дуга отключения и ее характеристики. Дуга высокого давления и дуга в вакууме. Срез тока.
а) Условия возникновения и горения дуги
При замыкании
контактов в цепи высокого напряжения
возникает электрический разряд в виде
дуги. В дуге различают околокатодное
пространство, ствол дуги и околоанодное
пространство (рис. 4.11). Все напряжение
распределяется между этими областями
Uк,
Uс
д, Uа.
Катодное падение напряжения в дуге
постоянного тока 10-20 В, а длина этого
участка составляет 10^(-4)—10^(-5) см, таким
образом, около катода наблюдается
высокая напряженность электрического
поля (10^(5) —10^(6) В/см). При таких высоких
напряженностях происходит ударная
ионизация. Суть ее заключается в том,
что электроны, вырванные из катода
силами электрического поля (автоэлектронная
эмиссия) или за счет нагрева катода
(термоэлектронная эмиссия), разгоняются
в электрическом поле и при ударе в
нейтральный атом отдают ему свою
кинетическую энергию. Если этой энергии
достаточно, чтобы оторвать один
электрон с оболочки нейтрального атома,
то произойдет ионизация. Образовавшиеся
свободные электроны и ионы составляют
плазму ствола дуги. Проводимость плазмы
приближается к проводимости металлов
[γ = 2500 1/(Ом*см)]. В стволе дуги проходит
большой ток и создается высокая
температура. Плотность тока может
достигать 10000 А/см^2 и более, а температура
— от 6000 К при атмосферном давлении
до 18000 К и более при п
овышенных
давлениях.
В
ысокие
температуры в стволе дуги приводят к
интенсивной термоионизации, которая
поддерживает большую проводимость
плазмы. Термоионизация — процесс
образования ионов за счет соударения
молекул и атомов, обладающих большой
кинетической энергией при высоких
скоростях их движения. Чем больше
ток в дуге, тем меньше ее сопротивление,
а поэтому требуется меньшее напряжение
для горения дуги, т. е. дугу с большим
током погасить труднее.
При переменном токе напряжение источника питания uс меняется синусоидально, так же меняется ток в цепи i (рис. 4.12), причем ток отстает от напряжения примерно на 90°. Напряжение на дуге uд, горящей между контактами выключателя, непостоянно. При малых токах напряжение возрастает до величины uз (напряжения зажигания), затем по мере увеличения тока в дуге и роста термической ионизации напряжение падает. В конце полупериода, когда ток приближается к нулю, дуга гаснет при напряжении гашения uг. В следующий полупериод явление повторяется, если не приняты меры для деионизации промежутка.

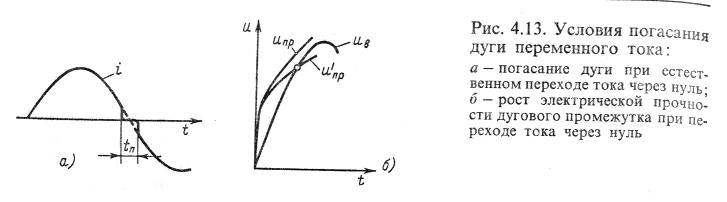

Если дуга погашена теми или иными способами, то напряжение между контактами выключателя должно восстановиться до напряжения питающей сети. Однако поскольку в цепи имеются индуктивные, активные и емкостные сопротивления, возникает переходный процесс, появляются колебания напряжения (рис. 4.12), амплитуда которых uвmax может значительно превышать нормальное напряжение. Для отключающей аппаратуры важно, с какой скоростью восстанавливается напряжение на участке АВ.
Подводя итог, можно отметить, что дуговой разряд начинается за счет ударной ионизации и эмиссии электронов с катода, а после зажигания дуга поддерживается термоионизацией в стволе дуги.
См. 42 вопрос.
