- •2) Остается неизменной
- •3) Прямо пропорциональна f 2
- •70. Материал с прямоугольной ппг характеризуется тем, что:
- •73. При изготовлении каких компонентов используются магнитвердые материалы?
- •89. На частотах 10-20 кГц и выше применяются следующие магнитные материалы:
- •91. На каком рисунке изображен броневой сердчечник?
- •100. Введение немагнитного зазора в катушку с замкнутым тороидальным сердечником…
- •2) Увеличивается
- •2) Увеличиваются
- •3) Уменьшается
2) Увеличивается

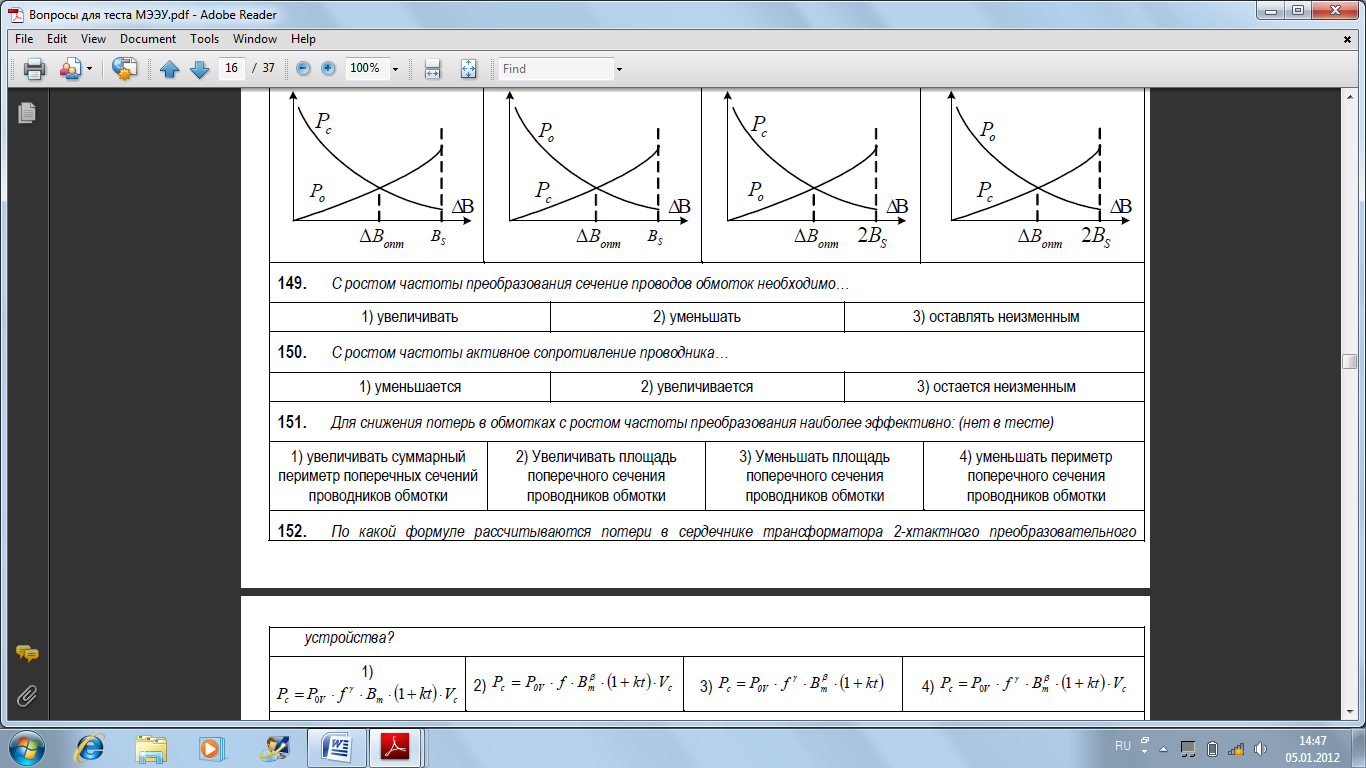

151. Для снижения потерь в обмотках с ростом частоты преобразования наиболее эффективно (нет в тесте):
152. По какой формуле рассчитываются потери в сердечнике 2-х тактного преобразовательного устройства?
153. При расчете потерь в сердечнике трансформатора двухтактного устройства (по формуле зависимости их от частоты f, амплитуды индукции Вm, объема сердечника Vс) какая величина подставляется вместо Вm (ΔВ – полный перепад магнитной индукции)?
4) ΔВ/2

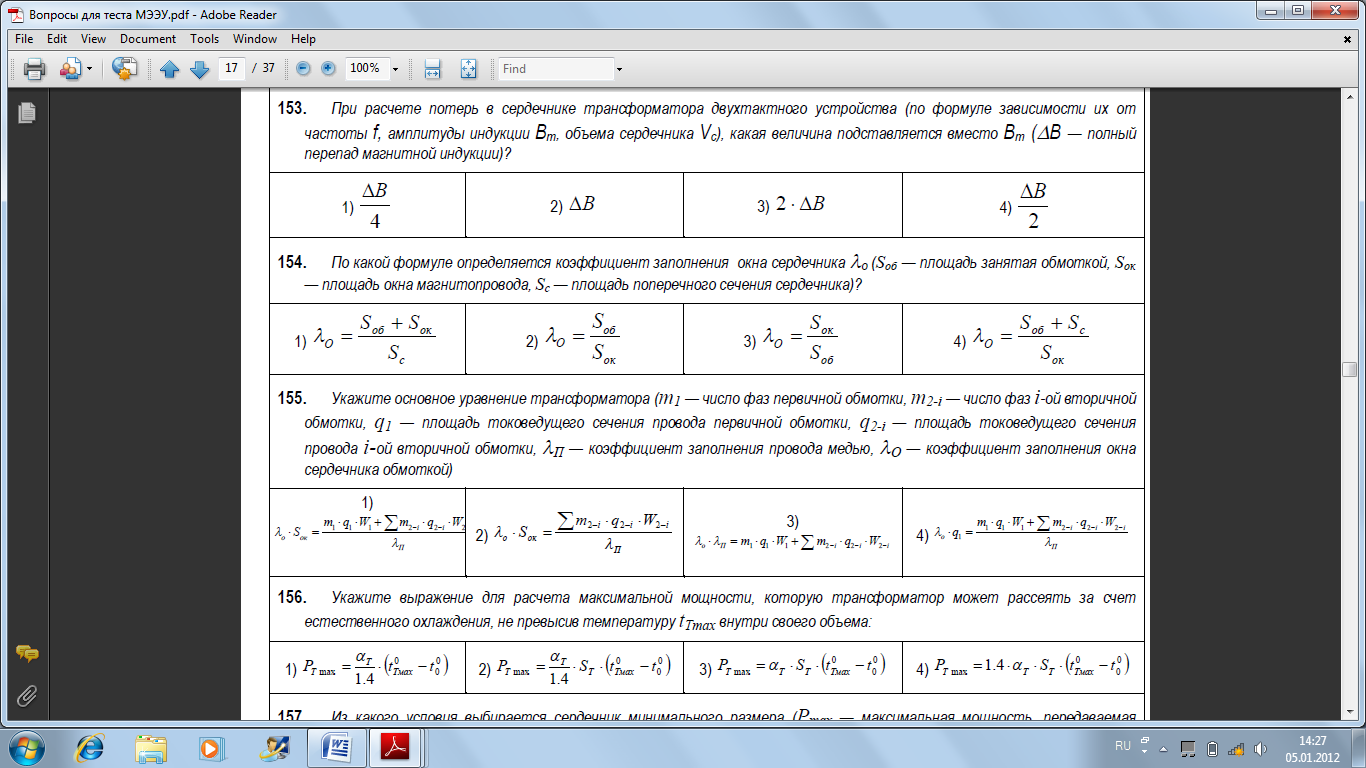

154. По какой формуле определяется коэффициент заполнения окна сердечника λ0 (Sоб – площадь, занятая обмоткой, Sок – площадь окна магнитопровода, Sс - площадь поперечного сечения сердечника)?
2) λ0 = Sоб /Sок
155. Укажите основное уравнение трансформатора (m1 – число фаз первичной обмотки, m2-i – число фаз i-ой вторичной обмотки, q1 – площадь токоведущего сечения провода первичной обмотки, q2-i – площадь токоведущего сечения провода i-ой вторичной обмотки, λП – коэффициент заполнения провода медью, λ0 – коэффициент заполнения окна сердечника обмоткой)
156. Укажите выражение для расчета максимальной мощности, которую трансформатор может рассеять за счет естественного охлаждения, не привысив температуру tTmax внутри своего объема
157. Из какого условия выбирается сердечник минимального размера (Рmax – максимальная мощность, передаваемая трансформатором, Р – заданная выходная мощность)?
3) Pmax
(1,3…1,6)P
158. Как рассчитывается диаметр провода dМ (активного медного сечения) обмотки трансформатора, если известен коэффициент заполнения провода медью λП и площадь токоведущего сечения q?
159. Как рассчитывается диаметр провода d (вместе с изоляцией) обмотки трансформатора, если известен коэффициент заполнения провода медью λП и площадь токоведущего сечения q?
160. Назовите частоты, на которых в основном применяются ферриты для построения импульсных трансформаторов
3) f > 10кГц
161. Укажите выражение для определения критической частоты, которую нужно знать пр выборе магнитного материала (нет в тесте)
162. Какой физический смысл имеет парметр К модели Джилса-Атертона магнитного сердечника? 4) Коэцетивная сила НС
163. При увеличении частоты переменного тока, протекающего по обмотке магнитного элемента, потери в проводах…
2) Увеличиваются
164. Какую марку провода необходимо выбирать, если напряжение на обмотках превышает 500В
4) ПЭЛШО
165. В
каких единицах измеряется коэффициент
теплопередачи
?
3) Вт/(См2град С)
166. Какой физический смысл имеет параметр модели Джилса-Атертона Ms?
1) Намагниченность насыщения Js
167.
Имеется тороидальный сердечник без
зазора с длиной средней линии lср,
площадью поперечного сечения S.
На нем намотана катушка с количеством
витков W.
К катушке приложено внешнее воздействие
в виде гармонически изменяющегося тока
I=Imsin(
t),
в результате чего сердечник перемагничивается
по предельному симметричному циклу.
Как будет изменяться мощность потерь
в сердечнике при монотонном увеличении
длины средней линии lср
(Все остальные параметры не изменяются
S=const,
Im=const,
W=const)?
1) сначала возрастает, затем убывает
168. Укажите, чему равны критерии подобия для оптимальных трансформаторов (нет в тесте)
169. Какова форма напряжения на нагрузке в однотактной схеме с резистивной цепью восстановления(см. рис), если ключ размыкается в момент времени t = tи (см. рис)?
170. Какому значению равно напряжение на нагрузке в первый момент после его размыкания в однотактной схеме без цепей восстановления (см. рис), если ключ размыкается в момент времени t = tи (см. рис).
171. Какова форма напряжения на ключе К в однотактной схеме без цепей восстановления(см. рис), если ключ размыкается в момент времени t = tи (см. рис)?
172. Какому значению равно напряжение на ключе в первый момент после его размыкания в однотактной схеме без цепей восстановления (см. рис), если ключ размыкается в момент времени t = tи (см. рис).
173.
Какова форма тока в первичной обмотке
в однотактной схеме без
цепей восстановления
цепью восстановления, если ключ
размыкается в момент времени t
= tи
(см.
рис).
174. По какому закону изменяется ток в первичной обмотке W1 при замкнутом состоянии ключа в однотактной схеме без цепей восстановления (см. рис).
175. Как
определяется среднее за период коммутации
ключа Кл значение тока через него в
однотактной схеме без цепей восстановления
(см. рис). Т – период коммутации ключа,
- время замкнутого состояния ключа?

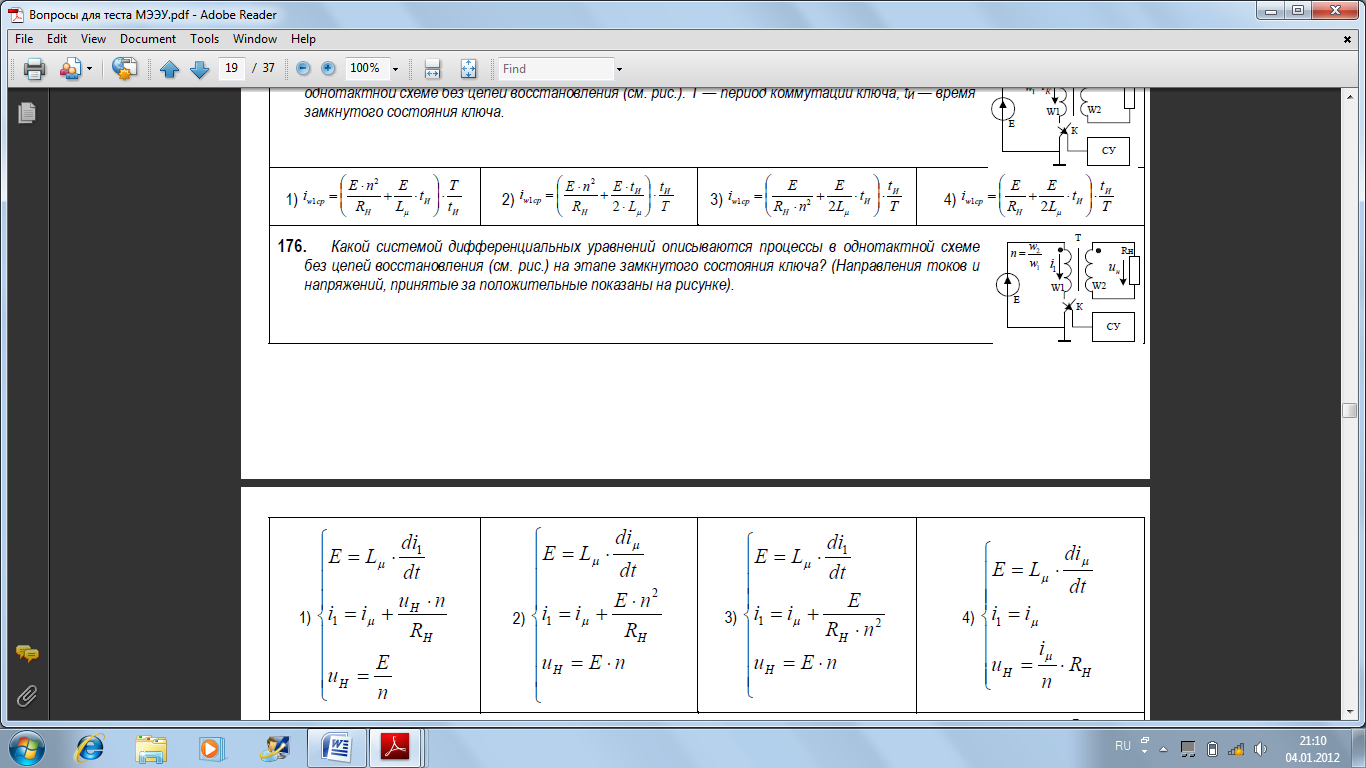

176. Какой системой дифференциальных уравнений описываются процессы в однотактной схеме без цепей восстановления (см. рис) на этапе замкнутого состояния ключа? (Направления токов и напряжений, принятых за положительное показаны на рисунке)
177. Какой системой дифференциальных уравнений описываются процессы в однотактной схеме без цепей восстановления (см. рис) на этапе разомкнутого состояния ключа? (Направления токов и напряжений, принятых за положительное показаны на рисунке)
178. По какому закону
изменяется ток намагничивания
на этапе замкнутого состояния ключа в
однотактной схеме без
цепей
восстановления (см. рис)?
179. По какому закону изменяется ток намагничивания на этапе разомкнутого состояния ключа в однотактной схеме без цепей восстановления (см. рис)?
180. При каком условии однотактная схема без цепей восстановления (см. рис) заведомо окажется неработоспособной? Т – период коммутации ключа, tи – время замкнутого состояния ключа?
181. Чему равен перепад индукции ΔВ в однотактной схеме (см. рис)? Т = 1/f – период коммутации ключа, - время замкнутого состояния ключа.
182. Какое существует ограничение на перепад индукции ΔВ для обеспечения работоспособности однотактных схем?
183. Какое накладывается ограничение на количество витков обмотки однотактной схемы для обеспечения ее работоспособности, если заданы tи длительность замкнутого состояния ключа tи и площадь поперечного сечения сердечника S?

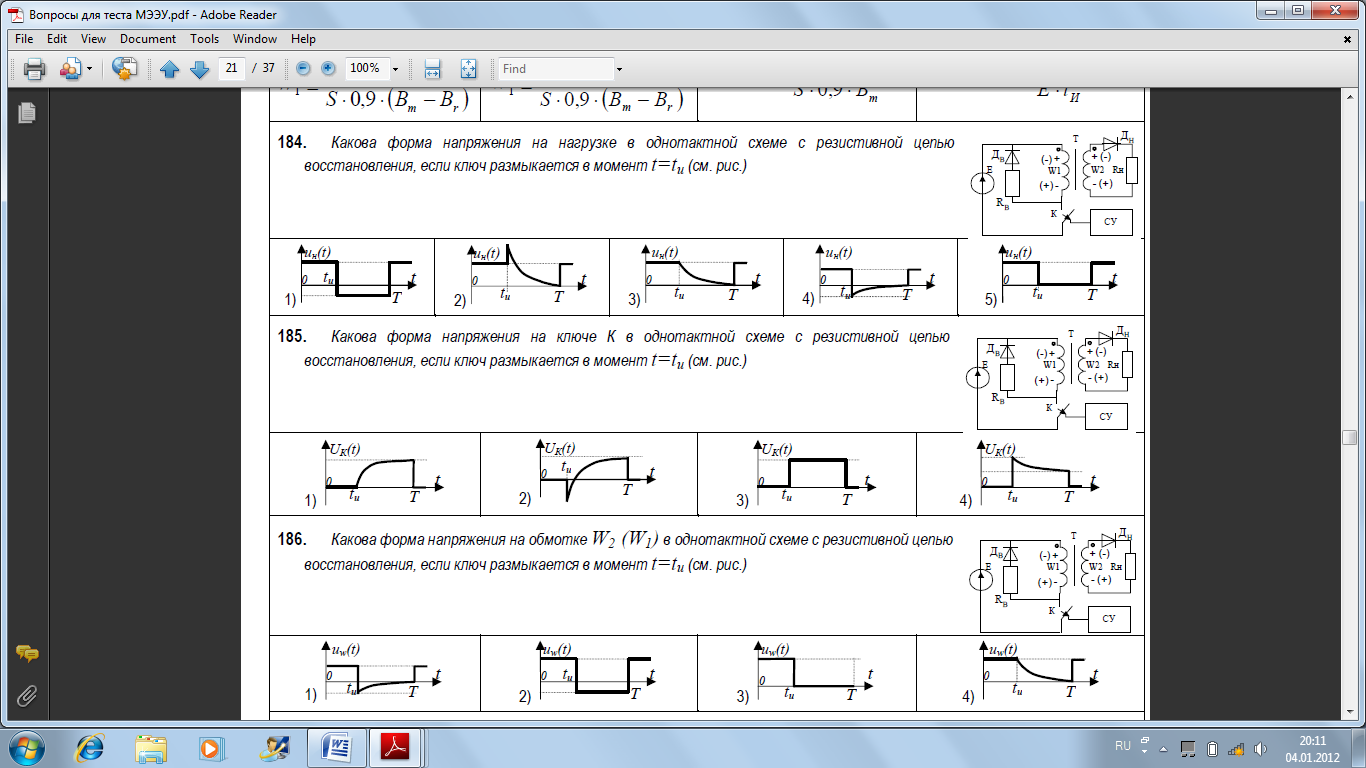

184. Какова форма напряжения на нагрузке в однотактной схеме с резистивной цепью восстановления(см. рис), если ключ размыкается в момент времени t = tи (см. рис)?
185. Какова форма напряжения на ключе К в однотактной схеме с резистивной цепью восстановления(см. рис), если ключ размыкается в момент времени t = tи (см. рис)?
186.
Какова форма напряжения на обмотке
(
)
в однотактной схеме с
резистивной цепью
восстановления(см. рис), если ключ
размыкается в момент времени t
= tи
(см.
рис)?
187. Какому значению равно напряжение на ключе в первый момент после его размыкания в однотактной схеме с резистивной цепью восстановления (см. рис), если ключ размыкается в момент времени t = tи (см. рис).
1) Uк (tи +) = Е + (tи -)RB
188. Какова форма тока в первичной обмотке в однотактной схеме с резистивной цепью восстановления цепью восстановления, если ключ размыкается в момент времени t = tи (см. рис).
189. По какому закону изменяется ток в первичной обмотке W1 при замкнутом состоянии ключа в однотактной схеме с резистивной цепью восстановления (см. рис).
190. Как определяется среднее за период коммутации ключа Кл значение тока через него в однотактной схеме с с резистивной цепью восстановления (см. рис). Т – период коммутации ключа, - время замкнутого состояния ключа, n = W2/W1

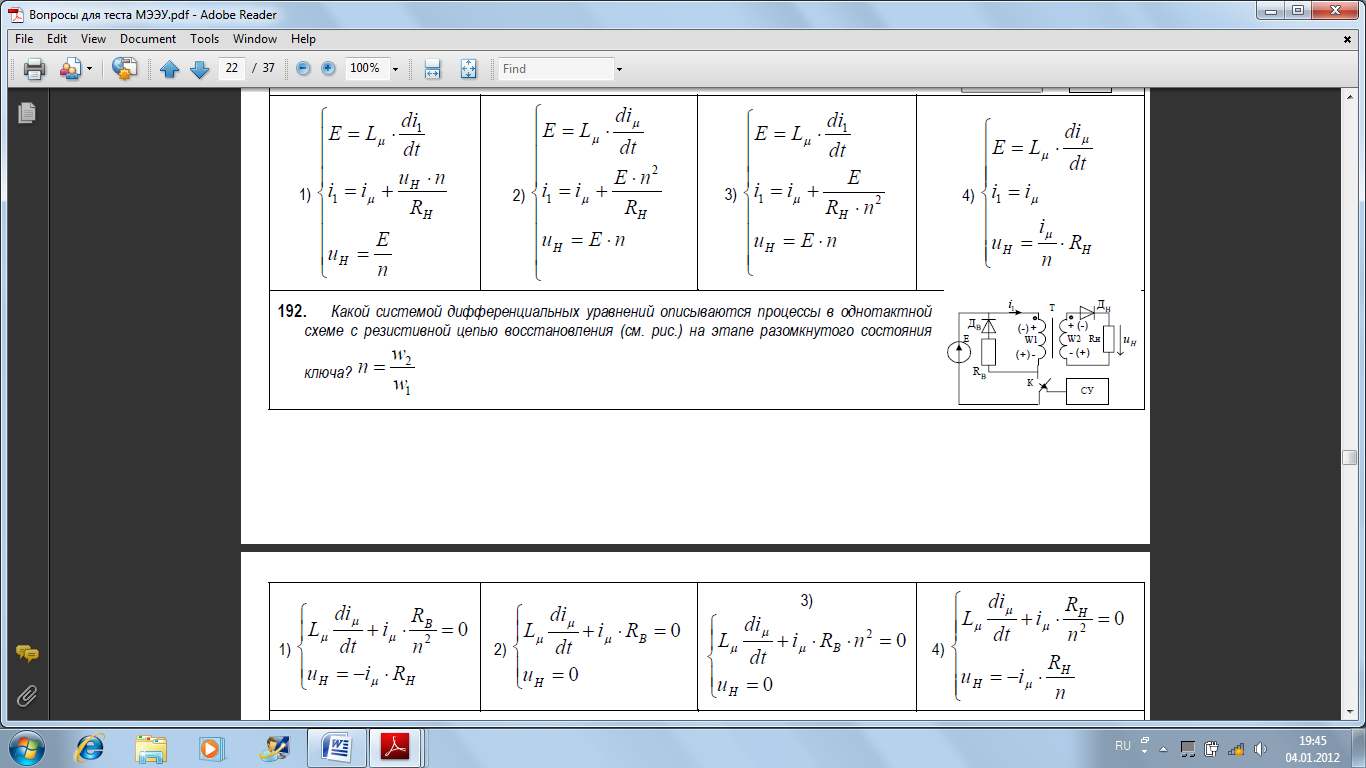

191. Какой системой дифференциальных уравнений описываются процессы в однотактной схеме с резистивной цепью восстановления (см. рис) на этапе замкнутого состояния ключа? n = W2/W1
192. Какой системой дифференциальных уравнений описываются процессы в однотактной схеме с резистивной цепью восстановления (см. рис) на этапе восстановления при разомкнутом ключе? n = W2/W1
193. По какому закону изменяется ток намагничивания на этапе разомкнутого состояния ключа в однотактной схеме с резистивной цепью восстановления (см. рис), если tи – время замкнутого состояния ключа?

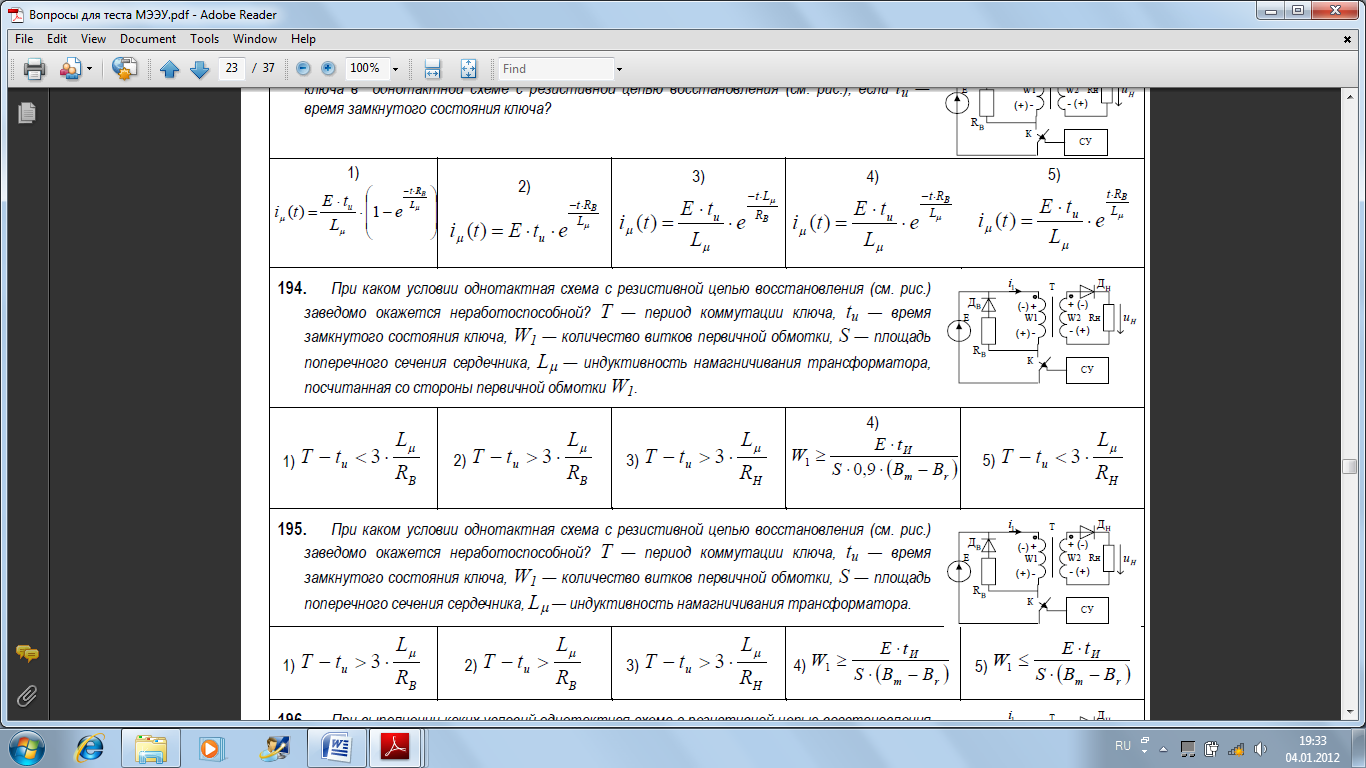

194. При каком
условии однотактная схема с резистивной
цепью восстановления (см. рис) заведомо
окажется неработоспособной? Т – период
коммутации ключа, tи
– время
замкнутого состояния ключа, W1
– количество витков первичной обмотки,
S
– площадь поперечного сечения сердечника,
– индуктивность намагничивания
трансформатора со стороны обмотки W1

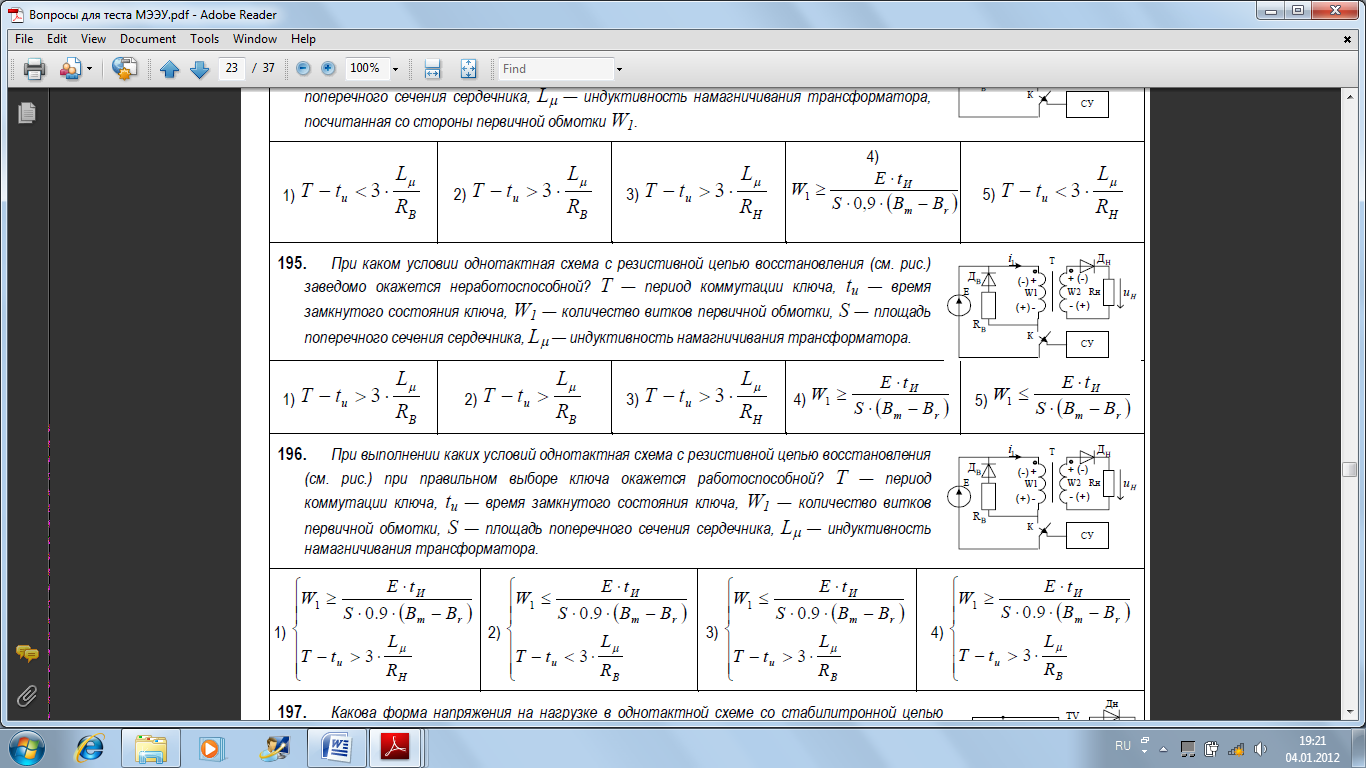

195. При каком условии однотактная схема с резистивной цепью восстановления (см. рис) заведомо окажется неработоспособной? Т – период коммутации ключа, tи – время замкнутого состояния ключа, W1 – количество витков первичной обмотки, S – площадь поперечного сечения сердечника, – индуктивность намагничивания трансформатора со стороны обмотки W1
196. При выполнении каких условий схема с резистивной цепью восстановления (см. рис) при правильном выборе ключевых компонентов окажется работоспособной? Т – период коммутации ключа, tи – время замкнутого состояния ключа, W1 – количество витков первичной обмотки, S – площадь поперечного сечения сердечника, – индуктивность намагничивания трансформатора со стороны обмотки W1
197. Какова форма напряжения на нагрузке в однотактной схеме со стабилитронной цепью восстановления(см. рис), если ключ размыкается в момент времени t = tи (см. рис)?
198. Какова форма напряжения на ключе К в однотактной схеме со стабилитронной цепью восстановления(см. рис), если ключ размыкается в момент времени t = tи (см. рис)?
199. Каково значение напряжения на ключе в течении восстановления в однотактной схеме со стабилитронной цепью восстановления (Uст – напряжение стабилизации стабилитрона), если ключ размыкается в момент времени t = tи (см. рис), а период коммутации ключа Т?
3) Е + Uст
200. Какова форма тока, протекающего через диод Дв в однотактной схеме со стабилитронной цепью восстановления, если ключ размыкается в момент времени t = tи (см. рис).
201. Как определяется среднее за период коммутации ключа Кл значение тока через диод Дв в однотактной схеме со стабилитронной цепью восстановления (см. рис)? Т – период коммутации ключа, tи – время замкнутого состояния ключа, n = W2/W1, Uст – напряжение стабилизации стабилитрона.
202. По какому закону изменяется ток через диод Дв в однотактной схеме со стабилитронной цепью восстановления (см. рис) при разомкнутом ключе. Т – период коммутации ключа, tи – время замкнутого состояния ключа, n = W2/W1, Uст – напряжение стабилизации стабилитрона.
203. Какому значению равно напряжение на ключе после окончания этапа восстановления магнитного состояния сердечника в однотактной схеме со стабилитронной цепью восстановления (см. рис), если ключ размыкается в момент времени t = tи (см. рис).
1) Uк = Е
204.
Какова форма тока в первичной обмотке
в однотактной схеме со стабилитронной
цепью восстановления цепью восстановления,
если ключ размыкается в момент времени
t
= tи
(см.
рис).
205. По какому закону изменяется ток в первичной обмотке W1 при замкнутом состоянии ключа в однотактной схеме со стабилитронной цепью восстановления (см. рис).
206. По какому закону изменяется ток в первичной обмотке W1 при разомкнутом состоянии ключа в однотактной схеме со стабилитронной цепью восстановления (см. рис), если ключ размыкается в момент времени , а напряжение стабилизации стабилитрона –Uст?

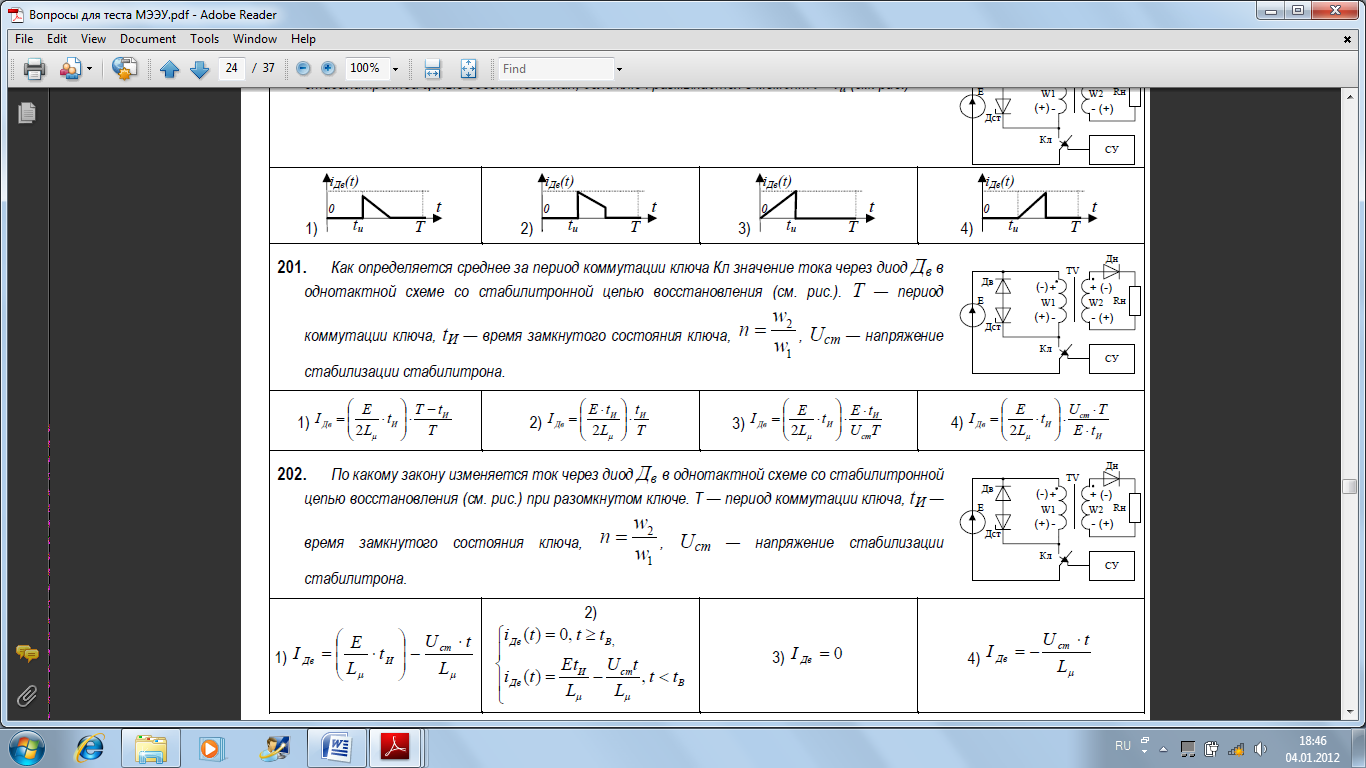

207. Как определяется среднее за период коммутации ключа Кл значение тока через него в однотактной схеме с со стабилитронной цепью восстановления (см. рис). Т – период коммутации ключа, - время замкнутого состояния ключа, n = W2/W1
208. Какой системой дифференциальных уравнений описываются процессы в однотактной схеме со стабилитронной цепью восстановления (см. рис) на этапе замкнутого состояния ключа? n = W2/W1, Uст –
напряжение стабилизации стабилитрона?
209. Какой системой дифференциальных уравнений описываются процессы в однотактной схеме со стабилитронной цепью восстановления (см. рис) на этапе восстановления при разомкнутом ключе? n = W2/W1, Uст –
напряжение стабилизации стабилитрона?
210. По какому закону изменяется ток намагничивания на этапе замкнутого состояния ключа в однотактной схеме со стабилитронной цепью восстановления (см. рис), если tи – время замкнутого состояния ключа, Uст – напряжение стабилизации стабилитрона?
211. По какому закону изменяется ток намагничивания на этапе восстановления при разомкнутом ключе в однотактной схеме со стабилитронной цепью восстановления (см. рис), если tи – время замкнутого состояния ключа?

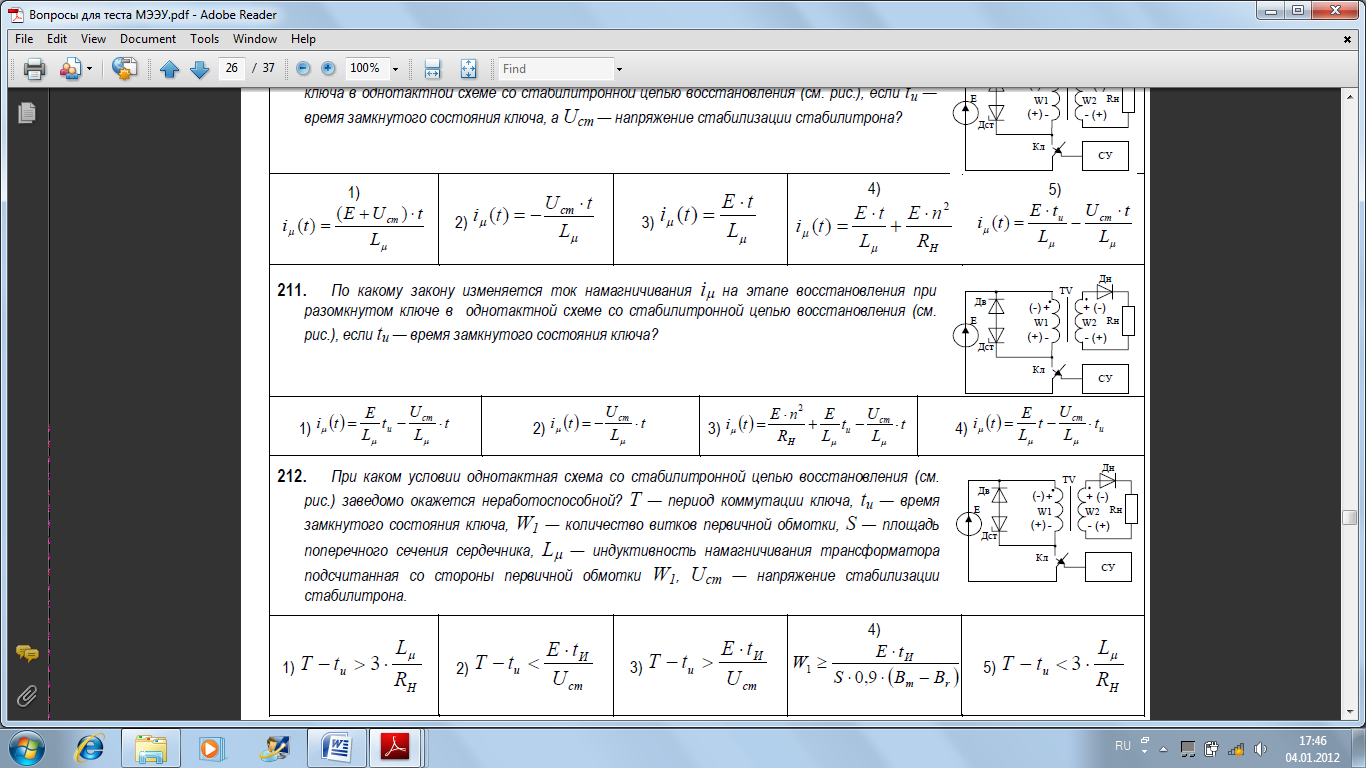

212. При каком условии однотактная схема со стабилитронной восстановления (см. рис) заведомо окажется неработоспособной? Т – период коммутации ключа, tи – время замкнутого состояния ключа, W1 – количество витков первичной обмотки, S – площадь поперечного сечения сердечника, – индуктивность намагничивания трансформатора со стороны обмотки W1
213. При каком условии однотактная схема со стабилитронной восстановления (см. рис) заведомо окажется неработоспособной? Т – период коммутации ключа, tи – время замкнутого состояния ключа, W1 – количество витков первичной обмотки, S – площадь поперечного сечения сердечника, – индуктивность намагничивания трансформатора со стороны обмотки W1
214. При выполнении каких условий схема со стабилитронной цепью восстановления (см. рис) при правильном выборе ключевых компонентов окажется работоспособной? Т – период коммутации ключа, tи – время замкнутого состояния ключа, W1 – количество витков первичной обмотки, S – площадь поперечного сечения сердечника, – индуктивность намагничивания трансформатора со стороны обмотки W1
215. Как определяется время восстановления магнитного состояния сердечника в однотактной схеме со стабилитронной цепью восстановления tв (см. рис)? Т – период коммутации ключа, tи – время замкнутого состояния ключа, n = W2/W1 – коэффициент трансформации, – индуктивность намагничивания трансформатора со стороны обмотки W1
5) tв = Еtи /Uст
216.
Какова форма напряжения на нагрузке в
однотактной схеме с трансформаторной
цепью восстановления(см. рис), если ключ
размыкается в момент времени t
= tи
(см.
рис)?
217. Какова форма напряжения на ключе К в однотактной схеме с трансформаторной цепью восстановления(см. рис), если ключ размыкается в момент времени t = tи (см. рис)?
218. Каково значение напряжения на ключе в течении времени восстановления в однотактной схеме с трансформаторной цепью восстановления(см. рис), если ключ размыкается в момент времени t = tи?
4) Е +
Е
/
219. Каково значение напряжения на ключе после окончания этапа восстановления магнитного состояния сердечника в однотактной схеме с трансформаторной цепью восстановления (см. рис)?
1) Е
220. Какова форма тока, протекающего через диод Дв в однотактной схеме с трансформаторной цепью восстановления, если ключ размыкается в момент времени t = tи (см. рис).
221. Как определяется среднее за период коммутации ключа Кл значение тока через диод Дв в однотактной схеме с трансформаторной цепью восстановления (см. рис)? Т – период коммутации ключа, tи – время замкнутого состояния ключа, n = W2/W1, – индуктивность намагничивания трансформатора со стороны обмотки W1
222. По
какому закону изменяется ток через
диод Дв
в однотактной схеме с трансформаторной
цепью восстановления (см. рис) при
разомкнутом ключе на этапе восстановления
магнитного состояния сердечника? Т
– период коммутации ключа, tи
– время
замкнутого состояния ключа, n
= W2/W1,
– индуктивность намагничивания
трансформатора со стороны обмотки W1
223. Какому занчению равно напряжение на обмотке при разомкнутом ключе в течении этапа восстановления магнитного состояния сердечника в однотактной схеме с трансформаторной цепью восстановления, если ключ размыкается в момент времени t = tи (см. рис).
1) Uw1 = -Е /
224. Какому значению равно напряжение на обмотке при разомкнутом ключе после окончания этапа восстановления магнитного состояния сердечника в однотактной схеме с трансформаторной цепью восстановления (см. рис).
1) Uw1 = 0

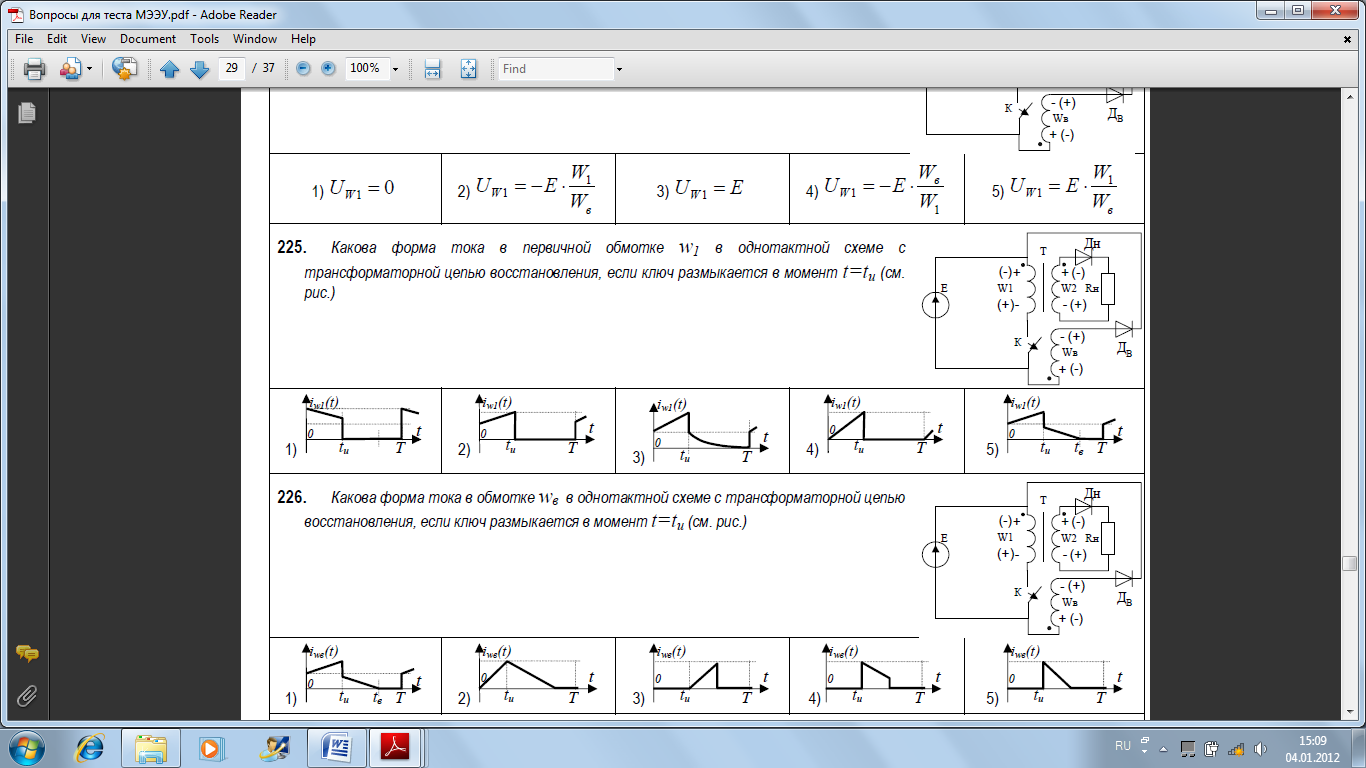

225. Какова форма тока в обмотке в однотактной схеме с трансформаторной цепью восстановления, если ключ размыкается в момент времени t = tи (см. рис).
226.
Какова форма тока в обмотке
в однотактной схеме с трансформаторной
цепью восстановления, если ключ
размыкается в момент времени t
= tи
(см.
рис).

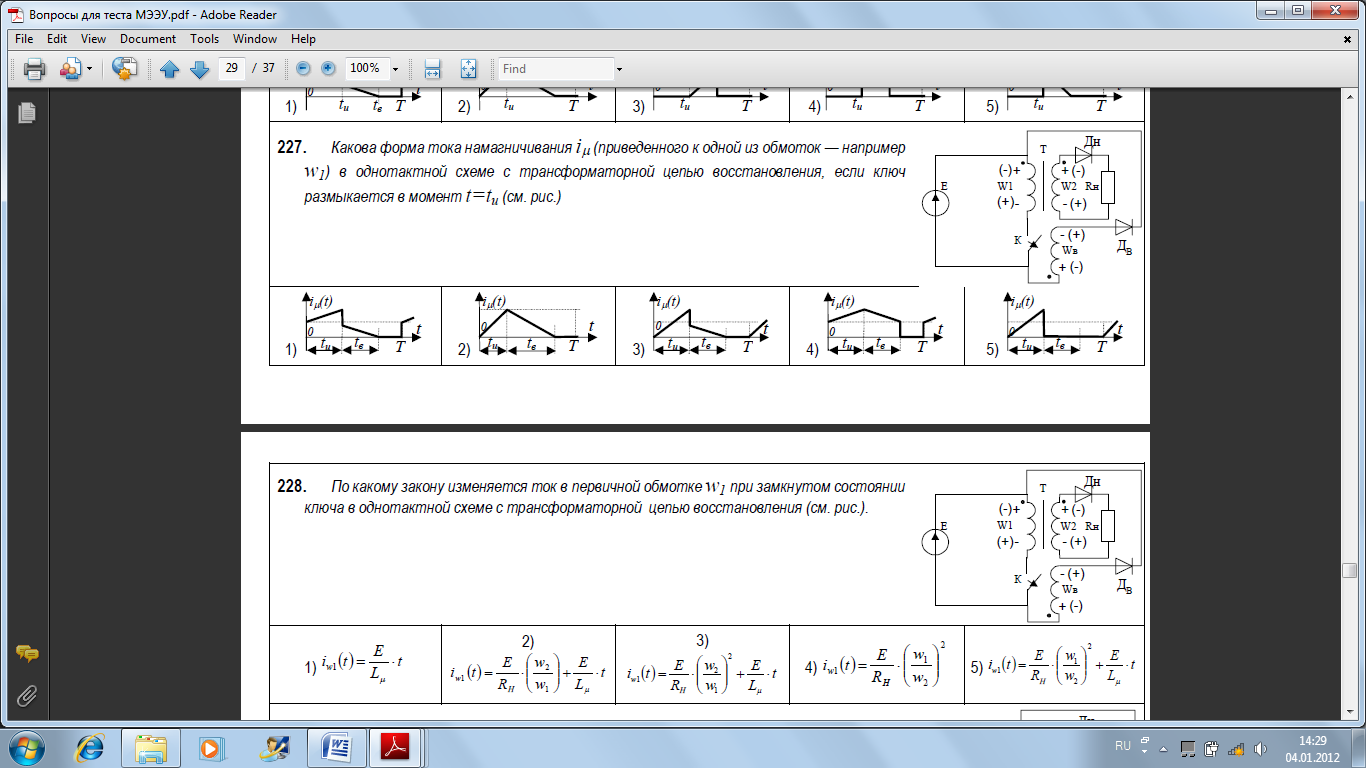

227. Какова форма тока намагничивания (приведенного к одной из обмоток – напримерW1) в однотактной схеме с трансформаторной цепью восстановления, если ключ размыкается в момент времени t = tи (см. рис).
228. По какому закону изменяется ток в обмотке W1 при замкнутом состоянии ключа в однотактной схеме с трансформаторной цепью восстановления (см. рис).
229. По какому закону изменяется ток в обмотке WВ на этапе восстановления при разомкнутом ключе в однотактной схеме с трансформаторной цепью восстановления (см. рис), если ключ размыкается в момент времени , а значение индуктивности намагничивания, посчитанное по первичной обмотке W1 – ?
230. Как определяется среднее за период коммутации ключа Кл значение тока через него в однотактной схеме с трансформаторной цепью восстановления (см. рис). Т – период коммутации ключа, - время замкнутого состояния ключа, n = W2/W1

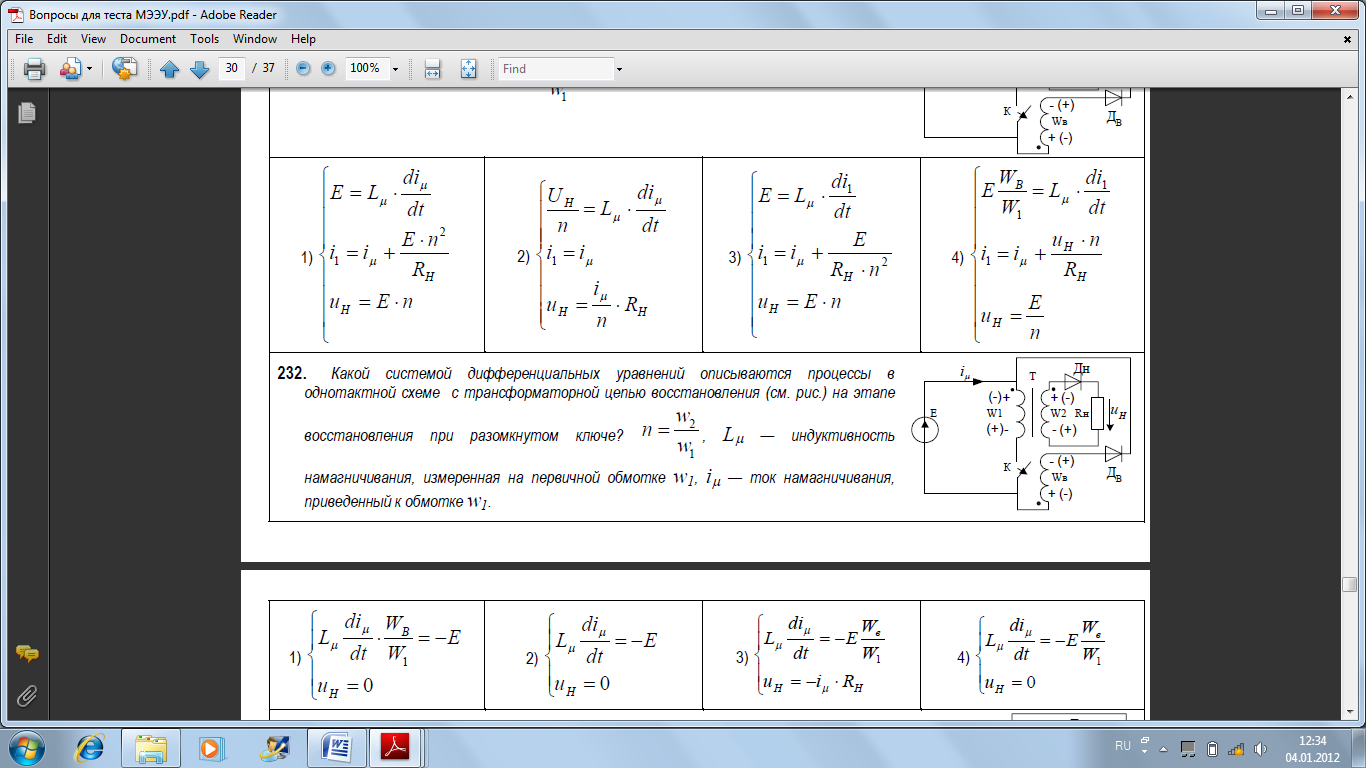

231. Какой системой дифференциальных уравнений описываются процессы в однотактной схеме с трансформаторной цепью восстановления (см. рис) на этапе замкнутого состояния ключа? n = W2/W1
232. Какой системой дифференциальных уравнений описываются процессы в однотактной схеме с трансформаторной цепью восстановления (см. рис) на этапе восстановления при разомкнутом ключе? n = W2/W1, – индуктивность намагничивания, измеренная на первичной обмотке W1, – ток намагничивания, приведенный к обмотке W1

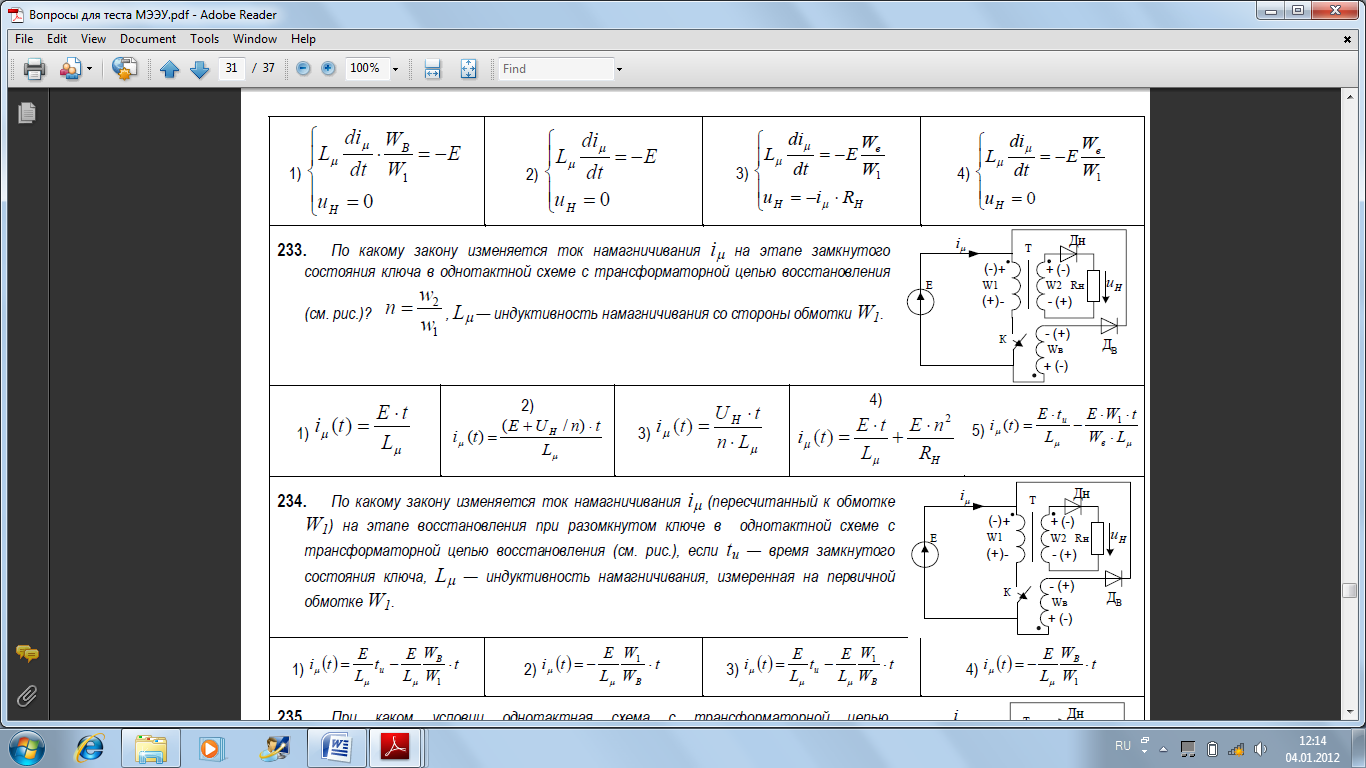

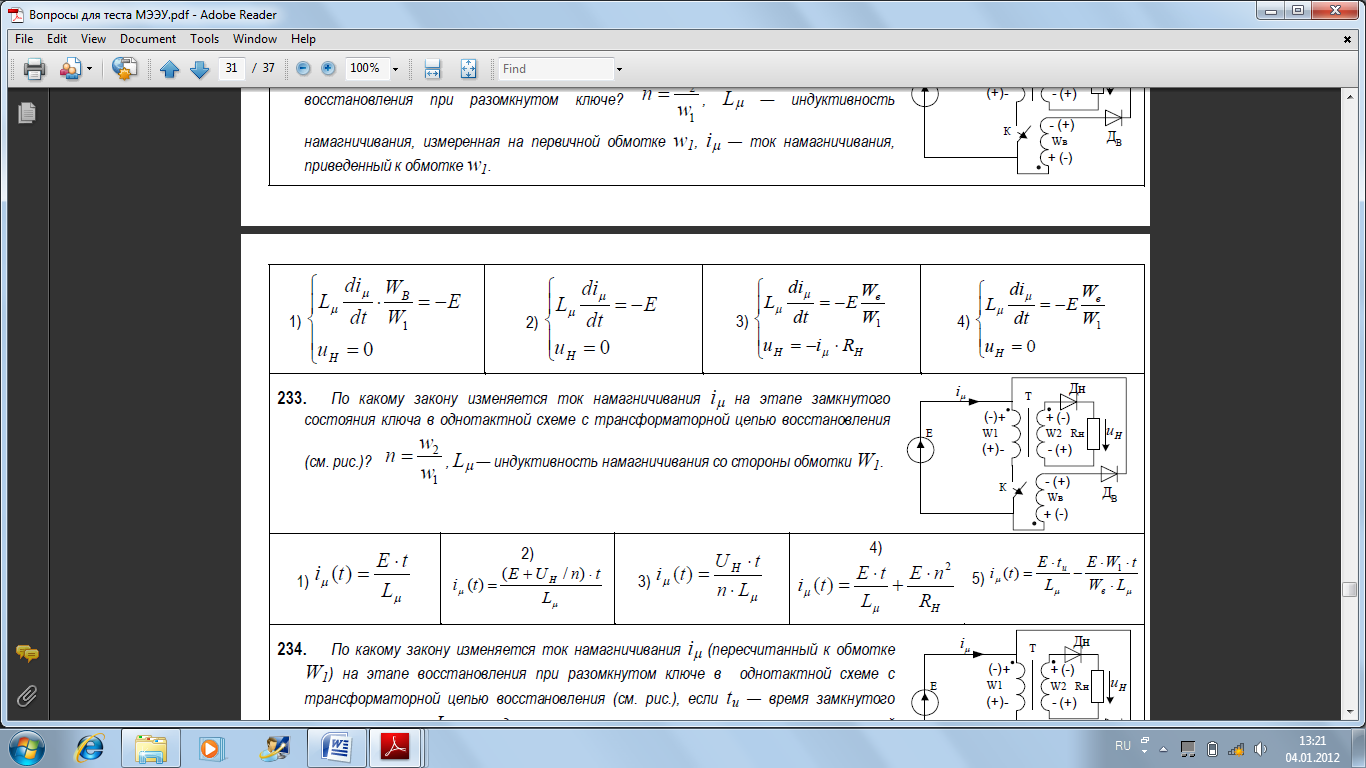

233. По какому закону изменяется ток намагничивания на этапе замкнутого состояния ключа в однотактной схеме с трансформаторной цепью восстановления (см. рис)? n = W2/W1, – индуктивность намагничивания трансформатора со стороны обмотки W1
234. По какому закону изменяется ток намагничивания (пересчитанный к обмотке W1) на этапе восстановления при разомкнутом ключе в однотактной схеме с трансформаторной цепью восстановления (см. рис), если tи – время замкнутого состояния ключа, – индуктивность намагничивания трансформатора со стороны обмотки W1

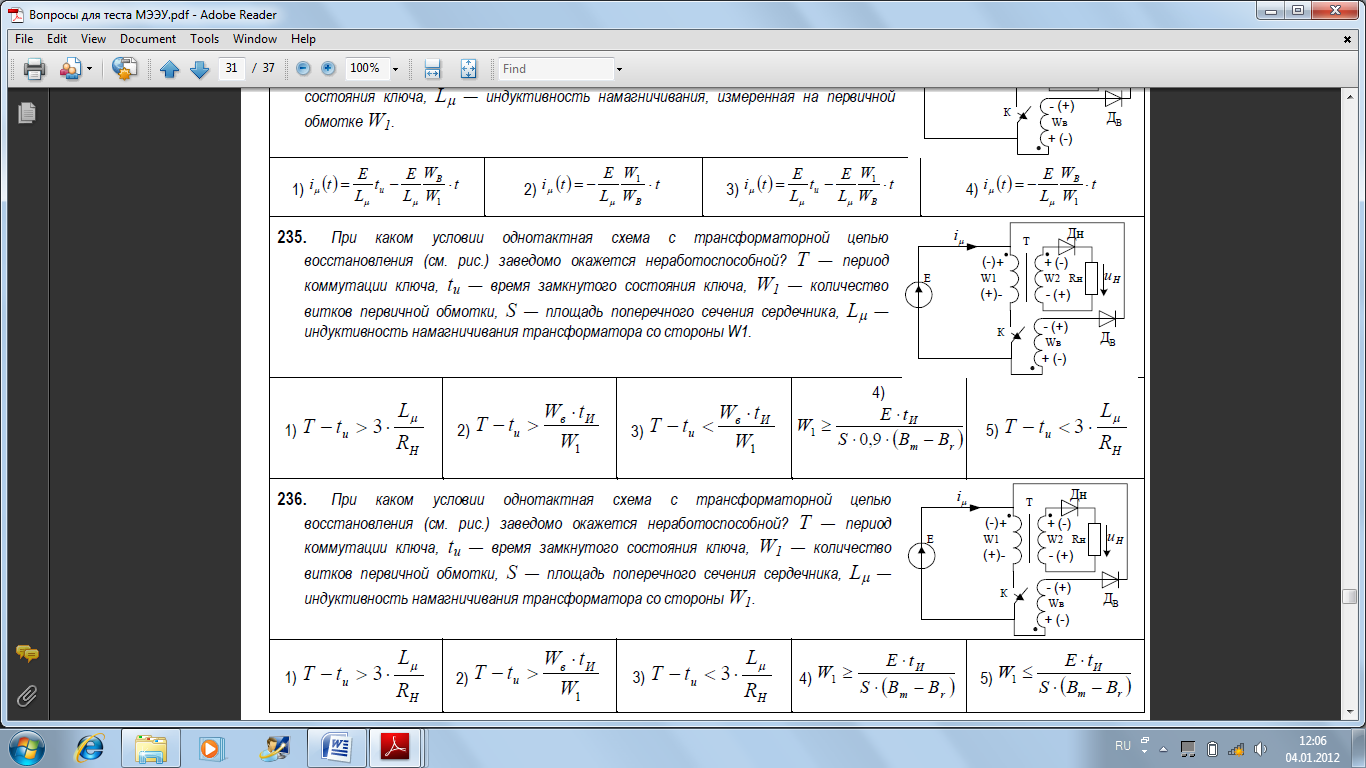

235. При каком условии однотактная схема с трансформаторной цепью восстановления (см. рис) заведомо окажется неработоспособной? Т – период коммутации ключа, tи – время замкнутого состояния ключа, W1 – количество витков первичной обмотки, S – площадь поперечного сечения сердечника, – индуктивность намагничивания трансформатора со стороны обмотки W1
236. При каком условии однотактная схема с трансформаторной цепью восстановления (см. рис) заведомо окажется неработоспособной? Т – период коммутации ключа, tи – время замкнутого состояния ключа, W1 – количество витков первичной обмотки, S – площадь поперечного сечения сердечника, – индуктивность намагничивания трансформатора со стороны обмотки W1
237. При выполнении каких условий схема с трансформаторной цепью восстановления (см. рис) при правильном выборе ключевых компонентов окажется работоспособной? Т – период коммутации ключа, tи – время замкнутого состояния ключа, W1 – количество витков первичной обмотки, S – площадь поперечного сечения сердечника, – индуктивность намагничивания трансформатора со стороны обмотки W1
238. Как определяется время восстановления магнитного состояния сердечника в однотактной схеме с трансформаторной цепью восстановления tв (см. рис)? Т – период коммутации ключа, tи – время замкнутого состояния ключа, n = W2/W1 – коэффициент трансформации, – индуктивность намагничивания трансформатора со стороны обмотки W1
3) tв = tи WB/W1
239. В какой из однотактных схем с цепями восстановления магнитного состояния сердечника коэффициент полезного действия при преобразовании энергии первичного источника в энергию, выделяющуюся на нагрузке выше?
3) Однотактная схема с трансформаторной цепью восстановления
240. Какие параметры импульсного трансформатора влияют на передачу фронта импульсного сигнала? С – паразитная емкость обмоток, r – паразитное сопротивление проводов обмоток, – индуктивность намагничивания трансформатора, L - паразитная индуктивность рассеяния обмоток трансформатора. Укажите правильный набор.
5) L, C, r
241. Какие параметры импульсного трансформатора влияют на передачу среза импульсного сигнала? С – паразитная емкость обмоток, r – паразитное сопротивление проводов обмоток, – индуктивность намагничивания трансформатора, L - паразитная индуктивность рассеяния обмоток трансформатора. Укажите правильный набор.
2) L, C, r
242. Какие параметры импульсного трансформатора влияют на передачу вершины импульсного сигнала? С – паразитная емкость обмоток, r – паразитное сопротивление проводов обмоток, – индуктивность намагничивания трансформатора, L - паразитная индуктивность рассеяния обмоток трансформатора. Укажите правильный набор.
4) , r
243. Как уменьшить спад вершины трансформируемого импульса? С – паразитная емкость обмоток, r – паразитное сопротивление проводов обмоток, – индуктивность намагничивания трансформатора, L - паразитная индуктивность рассеяния обмоток трансформатора
3)уменьшить
244. От каких параметров импульсного трансформатора зависит амплитуда выброса при передаче фронта (среза) импульса?
С – паразитная емкость обмоток, r – паразитное сопротивление проводов обмоток, – индуктивность намагничивания трансформатора, L - паразитная индуктивность рассеяния обмоток трансформатора. Укажите правильный набор.
4) L, C, r
245. Чему равна длительность стадии восстановления при передаче через импульсный трансформатор импульса напряжения? С – паразитная емкость обмоток, r – паразитное сопротивление проводов обмоток, – индуктивность намагничивания трансформатора, L - паразитная индуктивность рассеяния обмоток трансформатора, Rи - внутреннее сопротивление источника сигнала, Rн - сопротивление нагрузки
3) 3 / Rэкв, где Rэкв Rи // Rн
246. На вход импульсного трансформатора подается идеальный прямоугольный импульс напряжения длительностью tи и амплитудой Е (см. рис) Какая будет форма напряжения на выходе импульсного трансформатора при наличии у него паразитных параметров Ls, r,C?
247. На вход импульсного трансформатора подается идеальный прямоугольный импульс напряжения длительностью tи и амплитудой Е (см. рис) Какая будет форма напряжения на выходе импульсного трансформатора при наличии у него паразитных параметров Ls, r,C?
248. Какая форма напряжения будет на выходе трансформатора при воздействии на вход идеальных симметричных относительно оси времени импульсов тока (см. рис)?
249. Как будет меняться индукция в магнитопроводе импульсного трансформатора при воздействии на вход идеальных симметричных относительно оси времени импульсов тока (см. рис)?
250. Какая форма напряжения будет на выходе схемы из двух трансформаторов для измерения разнополярных импульсов напряжения (см. рис) при воздействии на ее вход импульсов тока несимметричной формы (см. рис)
251. Как определяется магнитное сопротивление магнитопровода индуктивного реактора, если, если lcр – длина средней линии магнитопровода, – магнитная постоянная вакуума, - относительная магнитная проницаемость материала магнитопровода, Sм – сечение магнитопровода, w – количество витков обмотки реактора, К – коэффициент, зависящий от формы магнитопровода и ширины зазора.
Rм
= К
lcр/(
Sм)
252. Как связаны между собой индуктивность реактора L, магнитное сопротивление его магнитопровода Rм и количество витков его обмотки w?
1) L = w2/R
253. Как определяется эквивалентная относительная магнитная проницаемость магнитопровода с зазором , если lcр – длина средней линии магнитопровода, - ширина немагнитного зазора, - относительная магнитная проницаемость материала магнитопровода (при условии, что << lcр)?
5) =
/(1
+
/
lcр)
254. Что из себя представляет и какие физические явления учитывает сопротивление R на эквивалентной схеме замещения реактора (см. рис)?
3) активное сопротивление обмотки, учитывает эффект вытеснения тока на поверхность при повышении частоты
255. Параллельные соединения RП и RД в эквивалентной схеме реактора (см. рис) отражают…
1) потери в магнитопроводе и потери в сопротивлении изоляции
256. Как определяется добротность диэлектрика (изоляции) магнитного реактора QД (см. рис)?
3) QД=RД/ωL
257. Как определяется добротность обмотки магнитного реактора Qоб (см. рис)?
5)Qоб=ωL/R
258. Как определяется добротность магнитопровода магнитного реактора Qм (см. рис)?
2)QM=RП/ωL
259. Какое условие должно соблюдаться в правильно спроектированном реакторе на рабочей частоте ?
3) ω 2LC <<1
260. Для снижения потерь изоляции (увеличения добротности Qд) реактора следует для изоляции использовать материалы с …
1) с низкими значениями относительной диэлектрической проницаемости ( εr) и тангенса угла диэлектрических потерь (tgδ).
261. Для увеличения добротности магнитопровода Qм следует применять для изготовления сердечника…
2) Ферриты и магнитодиэлектрики
262. При введении немагнитного зазора в магнитопровод реактора его индуктивность L…
