100. Введение немагнитного зазора в катушку с замкнутым тороидальным сердечником…
3) Ослабляет нелинейность в зависимости ψ(i) для катушки с сердечником
101. При увеличении числа витков магнитная индукция сердечника:
2) возрастает
102. При увеличении длины средней линии сердечника при прочих равных условиях магнитная проницаемость:
1) не изменится
103. Как зависит индуктивность катушки с тороидальным сердечником от площади его поперечного сечения S?
3) прямо пропорциональна S
104. Как зависит индуктивность катушки с тороидальным сердечником от магнитной проницаемости сердечника ?
3) прямо пропорциональна
105. Как зависит индуктивность катушки с тороидальным сердечником от длины средней линии lср?
1) обратно пропорциональна lср
106. Индуктивность катушки прямо пропорциональна:
4) квадрату числа витков W2
107. Магнитосвязанные катушки с инудктивностями L1 и L2 (взаимная индуктивность М), включены в электрическую цепь как показано на рис. Какая система уравнений верно описывает поведение схемы с учетом принятых за положительные направлений токов, напряженийи обозначенных одноименных концов обмоток?
108. Магнитосвязанные катушки с инудктивностями L1 и L2 (взаимная индуктивность М), включены в электрическую цепь как показано на рис. Какая система уравнений верно описывает поведение схемы с учетом принятых за положительные направлений токов, напряженийи обозначенных одноименных концов обмоток?
109. Магнитосвязанные катушки с инудктивностями L1 и L2 (взаимная индуктивность М), включены в электрическую цепь как показано на рис. Какая система уравнений верно описывает поведение схемы с учетом принятых за положительные направлений токов, напряженийи обозначенных одноименных концов обмоток?
110. Магнитосвязанные катушки с инудктивностями L1 и L2 (взаимная индуктивность М), включены в электрическую цепь как показано на рис. Какая система уравнений верно описывает поведение схемы с учетом принятых за положительные направлений токов, напряженийи обозначенных одноименных концов обмоток?
111. Магнитосвязанные катушки с инудктивностями L1 и L2 (взаимная индуктивность М), включены в электрическую цепь как показано на рис. Какая система уравнений верно описывает поведение схемы с учетом принятых за положительные направлений токов, напряженийи обозначенных одноименных концов обмоток?
112. При увеличении числа витков
1) Паразитная емкость увеличивается
113. При уменьшении числа витков
2) Паразитная емкость уменьшается
114. При уменьшении числа витков
3) Идуктивность рассеяния уменьшается
115. При увеличении числа витков
5) Идуктивность рассеяния увеличивается
116. При увеличении диэлектрической проницаемости материала изоляции обмотки трансформатора
1) Паразитная емкость увеличивается
117. При уменьшении диэлектрической проницаемости материала изоляции обмотки трансформатора
2) Паразитная емкость уменьшается
118. С увеличением площади сечения сердечника трансформатора
1) Паразитная емкость увеличивается
119. С уменьшением площади сечения сердечника трансформатора
2) Паразитная емкость уменьшается
120. С увеличением площади сечения сердечника трансформатора
5) Идуктивность рассеяния увеличивается
121. С уменьшением площади сечения сердечника трансформатора
3) Идуктивность рассеяния уменьшается
122. С увеличением толщины изоляции обмоточного провода
2) Паразитная емкость уменьшается
123. С увеличением толщины изоляции обмоточного провода
4) Индуктивность рассеяния увеличивается
124. С уменьшением толщины изоляции обмоточного провода
1) Паразитная емкость увеличивается
125. С уменьшением толщины изоляции обмоточного провода
3) Индуктивность рассеяния уменьшается
126. С уменьшением диаметра провода обмотки трансформатора индуктивность рассеяния…
2) уменьшается
127. С увеличением диаметра провода обмотки трансформатора индуктивность рассеяния…
3) увеличивается
128.
Коэффициент трансформации двухобмоточного
трансформатора n=W2/W1,
где W1
и
W2
количество
виткво в первичной и вторичной обмотках
соответственно. Ток во вторичной обмотке
i2
приводится к первичной обмотке
по следующей формуле:
= i2 n
129.
Коэффициент трансформации двухобмоточного
трансформатора n=W2/W1,
где W1
и
W2
количество
виткво в первичной и вторичной обмотках
соответственно. Напряжение на вторичной
стороне u2
приводится к первичной обмотке
по следующей формуле:
= u2/ n
130.
Коэффициент трансформации двухобмоточного
трансформатора n=W2/W1,
где W1
и
W2
количество
виткво в первичной и вторичной обмотках
соответственно. Величина индуктивности
на вторичной стороне L2
приводится к первичной обмотке
по следующей формуле:
= L2/ n2
131.
Коэффициент трансформации двухобмоточного
трансформатора n=W2/W1,
где W1
и
W2
количество
виткво в первичной и вторичной обмотках
соответственно. Величина сопротивления
на вторичной стороне r2
приводится к первичной обмотке
по следующей формуле:
= r2/ n2
132.
Коэффициент трансформации двухобмоточного
трансформатора n=W2/W1,
где W1
и
W2
количество
виткво в первичной и вторичной обмотках
соответственно. Величина емкости на
вторичной стороне С2
приводится к первичной обмотке
по следующей формуле:
2)
133. На идеальную катушку индуктивности (см. рис) подается от источника ЭДС периодическое импульсное напряжение показанной на рисунке формы. Какова будет форма тока в катушке при нулевых начальных условиях?
134. На идеальную катушку индуктивности (см. рис) подается от источника ЭДС периодическое импульсное напряжение показанной на рисунке формы. Какова будет форма тока в катушке при нулевых начальных условиях?
135. На идеальную катушку индуктивности (см. рис) подается от источника ЭДС периодическое импульсное напряжение показанной на рисунке формы. Какова будет форма тока в катушке при нулевых начальных условиях?
136. На идеальную катушку индуктивности (см. рис) подается от источника ЭДС периодическое импульсное напряжение показанной на рисунке формы. Какова будет форма тока в катушке при нулевых начальных условиях?

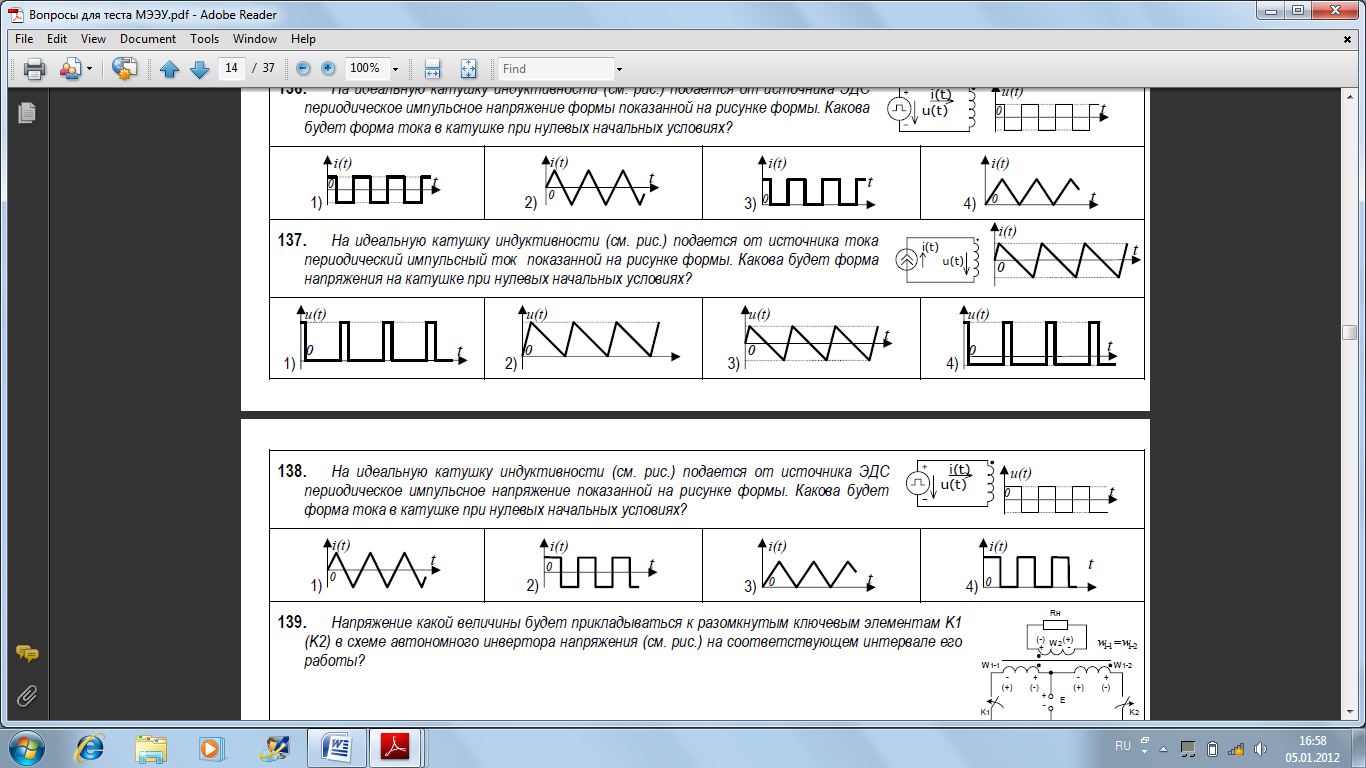

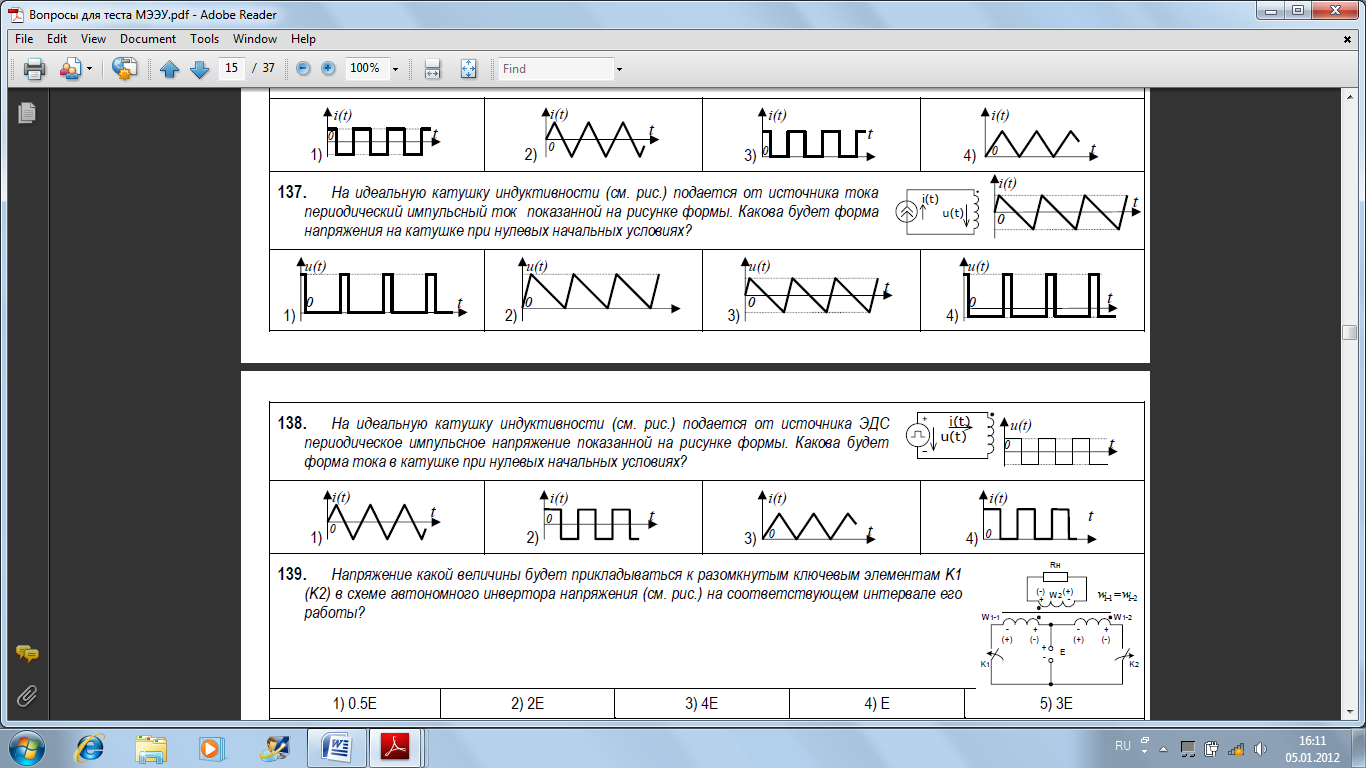

137. На идеальную катушку индуктивности (см. рис) подается от источника тока периодическое импульсное напряжение показанной на рисунке формы. Какова будет форма тока в катушке при нулевых начальных условиях?
138. На идеальную катушку индуктивности (см. рис) подается от источника ЭДС периодическое импульсное напряжение показанной на рисунке формы. Какова будет форма напряжения в катушке при нулевых начальных условиях?
139. Напряжение какой величины будет прикладываться к разомкнутым ключевым элементам К1 (К2) в схеме автономного инвертора напряжения (см. рис) на соответсвующем интервале его работы?
2) 2Е
140. Чему равен перепад индукции при работе автономного инвертора напряжения, построенного на основе двухтактной схемы (см. рис) Т=1/f – период коммутации ключевых элементов.
141. . Какова форма кривой изменения магнитного потока, пронизывающего сердечник трансформатора при работе автономного инвертора напряжения (см. рис)
142. Какова форма кривой изменения тока намагничивания трансформатора при работе автономного инвертора напряжения (см. рис)
143. Какова форма кривой изменения магнитного потока, пронизывающего сердечник трансформатора при работе двухтактного мостового преобразователя постоянного напряжения (см. рис)
144. Какова форма кривой изменения тока намагничивания трансформатора при работе двухтактного мостового преобразователя постоянного напряжения (см. рис)
145. Как определяется ток через ключи в двухтактном преобразователе напряжения (см. рис)?

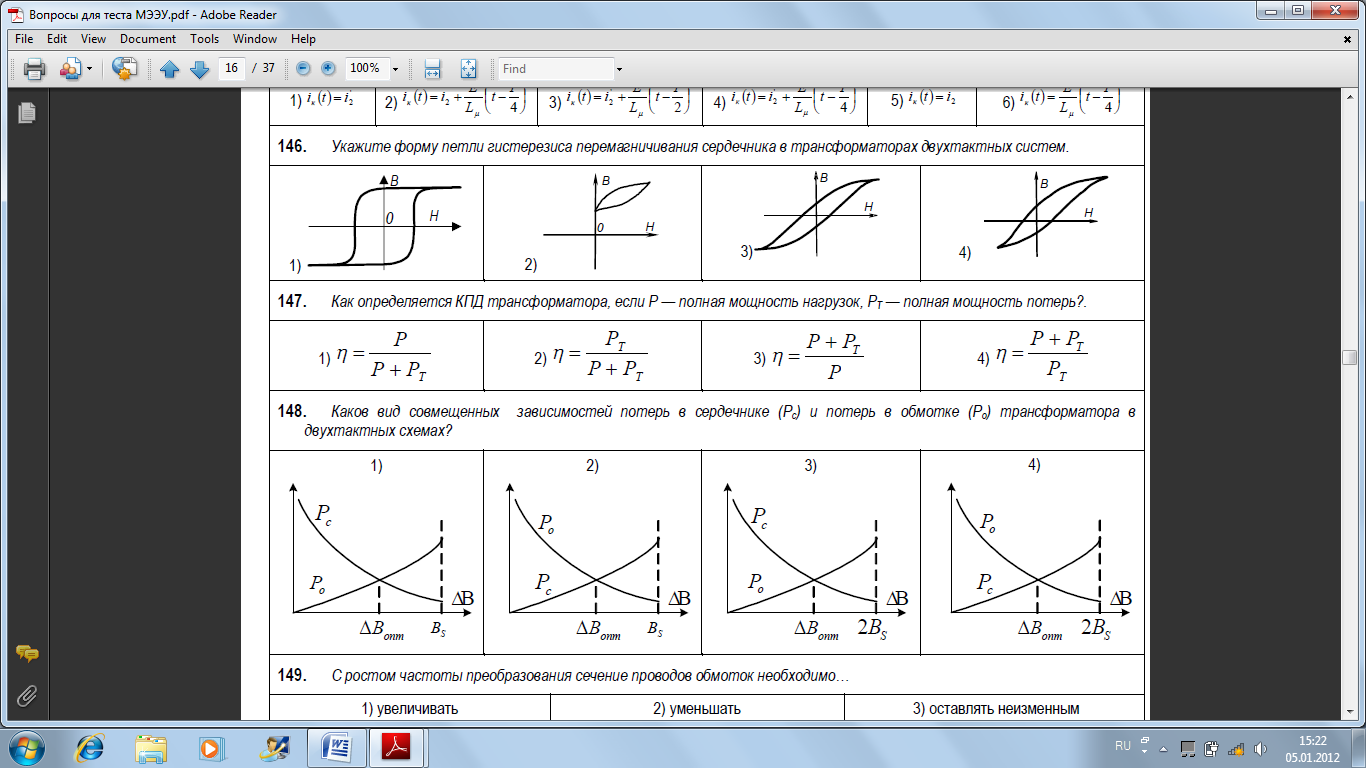

146. Укажите форму петли гистерезиса перемагничивания сердечника в трансформаторах двухтактных систем.
147. Как определяется КПД трансформатора, если Р – полная мощность нагрузок, Рт – полная мощность потерь?
1) η = Р/( Р + Рт)
148. Какой вид совмещенных зависимостей потерь в сердечнике (Рс) и потерь в обмотке (Р0) трансформатора в двухтактных схемах?
149. С ростом частоты преобразования сечение проводов обмоток необходимо…
2) уменьшать
150. С ростом частоты активное сопротивление проводника…
