Инструмент Ломаная линия
Инструмент Ломаная линия отличается от предыдущего тем, что позволяет рисовать прямолинейные участки линии с помощью щелчков мыши. При этом процесс рисования линии завершается двойным щелчком мыши, а не одинарным.
Настройка параметров
рассматриваемого инструмента производится
на панели свойств, как и в предыдущем
случае, за исключением кнопки
Автоматическое
замыкание кривой,
которая в нажатом состоянии кнопки
задает режим формирования замкнутой
линии, а в отпущенном - разомкнутой.
Порядок работы
Порядок работы с инструментом Ломаная линия будет почти таким же, как и в предыдущем случае.
Откройте новую страницу и назовите ее Ломаная линия
Выберите режим рисования замкнутой или разомкнутой линии (кнопка Автоматическое замыкание кривой), после чего сформируйте линию, руководствуясь следующими указаниями:
• формирование криволинейного участка следует выполнять при нажатой кнопке мыши, прямолинейного – при отпущенной;
чтобы наклон формируемого прямолинейного участка изменялся дискретно, с приращением 15°, выполняйте эту операцию при нажатой клавише Ctrl;
• чтобы завершить рисование линии, следует сделать двойной щелчок в ее последней точке;
• если вы рисуете замкнутую линию при отжатой кнопке Автоматическое замыкание кривой, то конечная и исходная точки должны совпасть, о чем будет свидетельствовать изменение формы указателя (справа внизу от крестообразной метки появится изображение изогнутой стрелки, направленной вниз). Для завершения рисования такой линии достаточно выполнить одинарный щелчок в точке ее замыкания.
Инструмент Безье
Рисование линии инструментом Безье производится путем последовательных щелчков или нажатий кнопки мыши в местах расположения будущих узелков, с возможной регулировкой кривизны формируемого участка линии перетаскиванием мышью контрольных точек текущего узелка. Основное отличие линий, создаваемых инструментом Безье, от линий, рисуемых инструментом Свободная форма, состоит в более высокой точности их формирования, а также в более гладких формах.
В основу работы инструмента Безье положен известный математический метод Безье, широко используемый в современных графических программах для рисования и редактирования контурных линий. Суть данного метода состоит в представлении векторного контура, образующего его контурную линию, в виде совокупности элементов двух типов: узелков и отрезков соединительных линий (сегментов). Такой контур называется контуром Безье или кривой Безье.
С помощью контрольных точек регулируется форма сегментов контура. Каждый узелок может иметь до двух таких точек, которые на экране соединены с текущим узелком отрезками прямых пунктирных линий, являющихся касательными к прилегающим сегментам контура. Создав кривую Безье, вы можете затем отредактировать ее форму путем перетаскивания мышью ее узелков и контрольных точек, изменения типов узелков, а также добавления новых узелков или удаления существующих. Это позволяет с высокой точностью формировать и редактировать такие кривые.
В процессе рисования линии инструментом Безье происходит создание новых узелков различных типов, а также регулировка положения контрольных точек последнего узелка (он будет симметричным, если только не был сформирован щелчком мыши, что привело бы к отсутствию в нем контрольных точек).
Дополнительной функцией рассматриваемого инструмента является редактирование линии в процессе ее формирования. Это достигается за счет выделения (щелчком мыши) любого промежуточного узелка контура линии с целью:
его перемещения по области документа;
раздельной регулировки контрольных точек данного промежуточного узелка (он будет сглаженным), если они в нем имеются;
удаления выбранного узелка двойным щелчком мыши или нажатием клавиши Delete.
При переходе в режим редактирования промежуточных узелков линии, создаваемой инструментом Безье, на панели свойств становятся доступными те же элементы настройки, что и при работе с рабочим инструментом Форма, специально предназначенным для редактирования контуров Безье.
Порядок работы
1. Добавьте новую страницу в открытый документ CorelDRAW и переименуйте ее в Безье. Выберите в наборе инструментов инструмент Безье.
2. Начнем построение линии с узла, предшествующего линейному сегменту. Установите указатель в нужную точку и нажмите кнопку мыши. Не отпуская кнопку, переместите указатель на некоторое расстояние вправо так, чтобы стали видны «вытащенные» из узла направляющие точки. Чтобы касательная к следующему сегменту была строго горизонтальна, нажмите и удерживайте клавишу- модификатор Ctrl. Отпустите кнопку мыши, а затем и клавишу Ctrl - первый узел кривой построен (см. рис.). Поскольку пока он является единственным (и, следовательно, крайним) узлом линии, после завершения работы с ним он автоматически становится точкой излома. После того как линия будет замкнута в этом узле, его тип сменится.
Рис.10. Построение первого узла линии
3. Переходим к построению второго узла. Поскольку он должен располагаться на одной горизонтали с первым, перед перемещением указателя инструмента снова нажмите и удерживайте клавишу Ctrl. Второй узел строится точно так же, как первый, но после отпускания кнопки мыши он станет симметричным (перед ним на линии уже имеется узел, и поскольку процесс построения не закопчен, появится узел и за ним — следовательно, он не крайний). Поскольку симметричные узлы вполне соответствуют виду строящейся кривой, нет необходимости явно указывать тип этого узла клавишей-модификатором:
Рис. 11. Изображение перед отпусканием кнопки мыши после построения второго узла
4. Третий узел должен располагаться строго под вторым, поэтому по окончании работы со вторым узлом клавишу Ctrl можно даже не отпускать. На этот раз «вытаскивать» направляющую точку из узла следует не вправо, а влево, не отпуская клавишу Ctrl. Чтобы закругление получилось симметричным, расстояние от направляющей точки до узла должно быть примерно таким же, как у второго узла:
Рис. 12. Изображение перед отпусканием кнопки мыши после построения третьего узла
5. Четвертый узел строится точно так же, как третий (рис. 13а). Теперь кривую следует замкнуть. Для этого указатель мыши перемещается на начальную точку (до появления в качестве указателя инструмента «стрелочки» вместо символического изображения узла) и нажимается левая кнопка мыши. Остается только перетащить направляющую точку вправо при нажатой клавише Ctrl (чтобы левое закругление стало симметричным), и замкнутая кривая будет построена (рис. б).

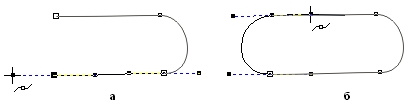

Рис. 13. Завершение построения замкнутой кривой
6. Исследуйте построенную кривую способом, описанным в предыдущем упражнении, просматривая типы построенных узлов. Впрочем, достоинства только что построенной кривой по сравнению с результатом предыдущего упражнения очевидны: гораздо меньшее число узлов, прямолинейность тех сегментов, которые должны быть прямыми, симметричность закруглений, отсутствие случайных отклонений. Хотя, возможно, закругления и не представляют собой идеальных полуокружностей, полученный результат очень близок к поставленной цели.
Примечание. Клавиша-модификатор Ctrl позволяет ограничивать перемещение указателя не только вертикалями и горизонталями, но и линиями с наклоном, кратным 15°
