Схемы включения усилительных каскадов

Рассмотрим некоторые особенности усилительных каскадов с общим коллектором (ОК) и общей базой (ОБ).

В усилительном каскаде с ОК резистор, с которого снимается U_вых, включен в эмиттерную цепь, а коллектор по переменной составляющей I и U соединен непосредственно с общей точкой усилителя. U_вх подается между базой (Б) и коллектором (К) через разделительный конденсатор С_Р1, а U_вых, равное падению напряжения на R_Э от переменной составляющей эмиттерного тока, снимается между эмиттером (Э) и К через разделительный конденсатор С_Р2. Резистор R_Б создает начальный ток смещения в цепи базы (рисунок 21).

Усилительный каскад с ОК имеет:

• К_U ≈ 1 – это свойство каскада с ОК используют, когда необходимо повысить мощность сигнала при сохранении его напряжения;

• К_Р ≈ К_i ≈ ;

• R_вх ≈ десяткам килоом, т. е. большое R_вх, – это свойство используется в случае применения каскада с ОК в качестве согласующего звена при работе от источника входного сигнала с высоким внутренним сопротивлением;

•

В усилительном каскаде с ОБ (рисунок 22) делитель R_Б1 / R_Б2 служит для создания оптимального тока базы в режиме покоя . C_Б имеет сопротивление намного больше R_Б1, падение напряжения на нем от переменной составляющей тока мало, поэтому можно считать, что по переменной составляющей тока база соединена с общей точкой

усилителя. U_вх подается между К и Б через С_Р.

Усилительный каскад с ОБ имеет:

• К_U ≈ ;

• К_i < 1, так как выходным является I_К, а входным I_Э, который больше I_К;

• К_Р = К_U · К_i < ;

R_вых ≈ десяткам ом, т. е. малое R_вых, – это свойство используют при согласовании выходной цепи усилителя с низкоомным сопротивлением нагрузки.

–E_К

R_Б

C_P1

VT

C_P2

U_вх

U_вых

R_Э

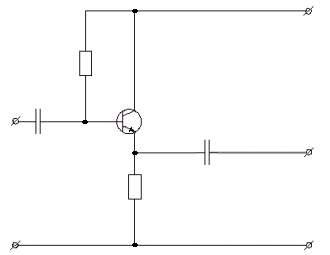

Рисунок 21 – Схема усилительного каскада

с общим коллектором

+E_К

R_К

R_Б2

C_P

C_Б

R_ф

R_Б1

U_вх

U_вых

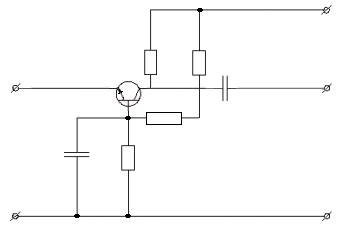

Рисунок 22 – Схема усилительного каскада

с общей базой

• К_Р = К_U · К_i < ;

• R_вх – мало;

• R_вых – большое.

Из-за этого усилительный каскад с ОБ применяется очень редко. Однако применение каскада с ОБ будет оправдано, если необходимо получить повышенные значения U_вых, а каскад с ОЭ не может быть применен из-за невозможности использования транзисторов с ОЭ при высоком коллекторном напряжении или из-за недостаточной линейности характеристик. А схема с ОБ может быть использована при бóльших коллекторных напряжениях, чем схема с ОЭ. Кроме того, в схеме с ОБ выходные характеристики отличаются большей линейностью.
