Управляемые выпрямители
Управлять выпрямленным напряжением можно как в цепи переменного напряжения с помощью автотрансформаторов, трансформаторов с подмагничиванием сердечника, реостатов или потенциометров, так и в цепи выпрямленного тока с помощью управляемых выпрямителей.
У
~Uвх
Rн
R2
R1
VD
VS
C
с

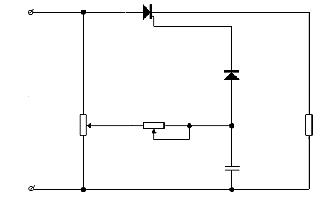

Рисунок
83 – Схема однофазного однополупериодного
выпрямителя
на
тиристоре
моментом отпирания тиристора. Это
осуществляется за счет сдвига фаз между
анодным напряжением и напряжением, подаваемым на управляющий электрод тиристора. Такой сдвиг называют углом управления и обозначается , а способ управления называют фазовым (рисунок 84).
Управление углом осуществляют с помощью фазовращающей R2 C-цепи. Резистором R1 изменяют напряжение, подаваемое на управляющий электрод тиристора. Диод VD1 обеспечивает подачу на управляющий электрод положительных импульсов.
Оптимальной формой управляющих сигналов является короткий импульс с крутым фронтом, который обеспечивает четкое отпирание тиристора. Для формирования таких импульсов и их сдвига во времени используются импульсно-фазовые системы управления.
Uвх
0
Uy
0
iн
0
α
t
t
t

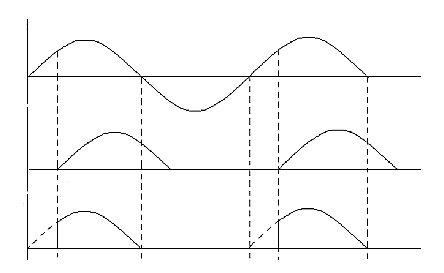

Рисунок 84 – Временные диаграммы входного напряжения Uвх,
напряжения управления Uу и тока на нагрузке iн
Управление углом осуществляют с помощью фазовращающей R2 C-цепи. Резистором R1 изменяют напряжение, подаваемое на управляющий электрод тиристора. Диод VD1 обеспечивает подачу на управляющий электрод положительных импульсов.
Оптимальной формой управляющих сигналов является короткий импульс с крутым фронтом, который обеспечивает четкое отпирание тиристора. Для формирования таких импульсов и их сдвига во времени используются импульсно-фазовые системы управления.
Рассмотрим схему однофазного двухполупериодного управляемого выпрямителя с импульсно-фазовым блоком управления (ИФБУ), показанную на рисунке 85.
Мостовой фазовращатель, состоящий из Rф, C1 и двух вторичных обмоток трансформатора с выводом средней точки, осуществляет сдвиг управляющих импульсов по отношению к анодному напряжению. С его выхода напряжение поступает на вход усилителей – ограничителей на транзисторах VT1 и VT2, причем диоды VD1 и VD2 срезают отрицательную полуволну этого напряжения. Далее выходные напряжения этих усилителей, имеющих трапециидальную форму, дифференцируются RC-цепочками. При этом получаются двуполярные импульсы малой длительности. Диоды VD3 и VD4 делают их однополярными.
1
4
7
8
12
Lн
Rизм
9
5
3
2
11
10
6
T
VS1
VS2
VD3
VD4
VT1
VT2
VD1
VD2
S1
C2
C3
C1
PA
R1
R2
R3
R4
R5
R6
U
220
Rф
Rн
PV
V
A

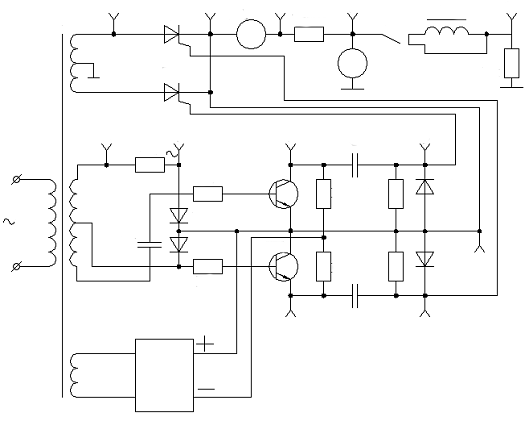

Рисунок
85 – Однофазный двухполупериодный
управляемый выпрямитель
на
тиристорах с импульсно-фазовым блоком
управления
Основные характеристики управляемого выпрямителя:
– характеристика управления, которая выражает зависимость выпрямленного напряжения от угла управления (рисунок 86): Uн = f ();
– внешние характеристики, которые определяют зависимость выпрямленного напряжения от выпрямленного тока при фиксированных значениях угла (рисунок 87).
Трехфазные управляемые выпрямители являются выпрямителями средней и большой мощностей.
α1
= 0
α
2
α
3
Рисунок
86 – Характеристики
управления
управляемого выпрямителя
Рисунок
87 – Внешние характеристики
Рассмотрим работу таких выпрямителей на примере двух схем (рисунки 88, 89):
– схема трехфазного выпрямителя с нулевым (или нейтральным) выводом;
– схема трехфазного мостового выпрямителя.
Lн
Rн
a
b
c
ИФБУ

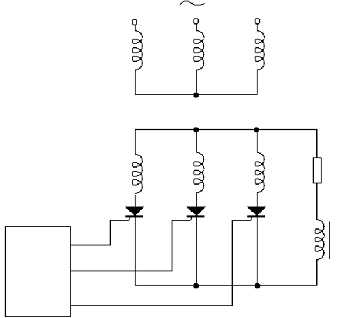

Рисунок 88 – Схема трехфазного выпрямителя с нулевым (или нейтральным) выводом
Выпрямитель обычно работает на активно-индуктивную нагрузку. Длительность работы тиристоров определяется углом управления , значение которого задается импульсно-фазовым блоком управления (ИФБУ).
a
b
c
Rн
Iн
ИФБУ
VS1
VS2
VS3
VS4
VS5
VS6
Рисунок 89 – Схема трехфазного мостового выпрямителя
Изменение
угла
приводит к изменению средних значений
выпрямленных напряжения
и
тока
.
Это видно на временных диаграммах при
индуктивной нагрузке Lн
=
0 (рисунок 90).
При < /6 выпрямленный ток iн имеет непрерывный характер и каждый тиристор открыт в течение времени, соответствующего углу 2/3.
При > /6 в выпрямленном токе iн появляются паузы.
U2
U2a
U2b
U2c
t
t
t
iн
iн
iн
iн
0
0
0
α
α
α
> π / 6
α
> π / 6
π
/ 3
π
/ 3
α
α

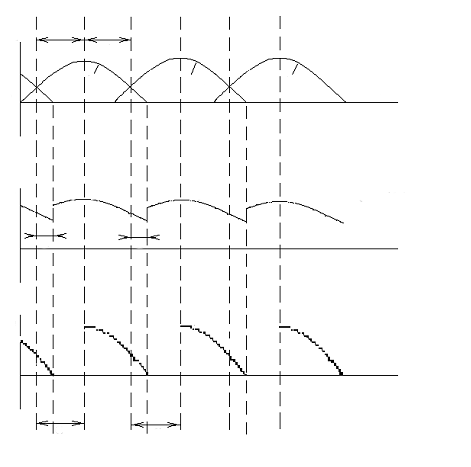

Рисунок 90 – Временные диаграммы трехфазного выпрямителя
с нулевым выводом
На рисунке 91 видно, что при Lн = 0 среднее значение выпрямленного напряжения равно нулю при = 1500. Если трехфазный выпрямитель работает на нагрузочное устройство с индуктивным сопротивлением Lн = , то напряжение на нагрузочном устройстве становится равным нулю при = 90°. Характеристики управления при Lн 0 Lн располагаются между этими двумя предельными характеристиками. Нагрузочный ток iн при Lн = будет сглаживаться и иметь непрерывный характер при > / 6.
Рассмотрим схему трехфазного мостового управляемого выпрямителя (см. рисунок 89). В него входят шесть тиристоров. Тиристоры VS1, VS2, VS3 объединены в катодную группу, а тиристоры VS4, VS5, VS6 – в анодную группу. Так же, как и в неуправляемом выпрямителе, здесь одновременно работают два тиристора: один из анодной группы, другой – из катодной. При этом управляющий сигнал, подаваемый на тиристор катодной группы, опережает на 180° сигнал, поступающий на тиристор анодной группы.
α,град.
100
20
60
40
0
20
40
60
100
120
140
Lн
= 0
Lн
= ∞

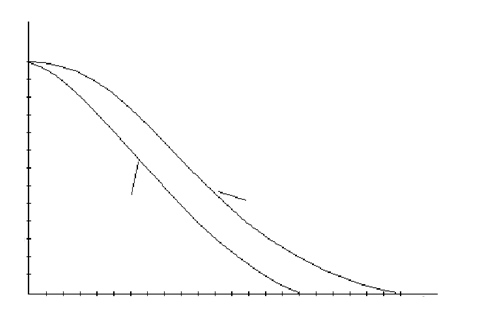

Рисунок 91 – Характеристика управления трехфазного выпрямителя
Характеристики
управления выглядят так же, как для
выпрямителя с нулевым выводом. Отличие
лишь в том, что предельным углом
управления, при котором
=
0, является угол
= 120°. Внешние характеристики трехфазных
управляемых выпрямителей имеют такой
же вид, как внешние характеристики
неуправляемых выпрямителей.
