Система і її властивості
Система — продуманий набір зв'язаних компонент, що працюють разом для досягнення деякої мети, що володіє властивостями, відсутніми у складових компонент. Приклади систем: ручка (мала кількість компонент), авіадиспетчерські системи (тисячі програмних і апаратних частин плюс користувачі (оператори), що приймають рішення на основі інформації в системі).
Системи часто є ієрархічними і включають інші підсистеми. Наприклад, поліцейська система може включати геоінформаційну систему (ГИС) для визначення місця випадків. Характерною особливістю підсистем є те, що вони можуть виступати як самостійні системи, хоча їх поведінка може залежати і від інших підсистем.
Такі взаємини між компонентами системи означають, що система є більше, ніж проста сума її частин — вона має властивості, що належать лише системі в цілому. Такі властивості називають похідними або виникаючими (emergent).
Приклади похідних властивостей:
• надійність системи (залежить від надійності компонент системи і зв'язків між компонентами),
• зручність використання системи (окрім ПО і апаратуру, залежить також від операторів системи і від оточення).
Можна виділити двох типів похідних властивостей системи:
• Функціональні властивості, які виникають коли всі частини системи працюють для досягнення деякої мети, наприклад, після збірки з окремих частин велосипед набуває властивостей засобу транспортування.
• Нефункціональні властивості, такі як надійність, продуктивність, безпека і захищеність. Ці властивості відносяться до поведінки системи в операційному оточенні і частенько критичні для успіху системи: деякі властивості можуть бути необов'язковими для всіх користувачів, але, скажімо, дуже повільна або ненадійна система з великою вірогідністю буде не прийнята всіма користувачами.
Багато параметрів надійності залежать також від оточення, в якому система працюватиме. Параметри оточення неможливо змінити, важко передбачити і дуже складно протестувати (приклад з електроустаткуванням біля вентилятора: одного прекрасного дня вентилятор може відмовити і почне гнати гаряче повітря, що приведе до відмови системи).
Комп'ютеризовану систему будь-якого типа можна розглядати як комплекс програмно-апаратних засобів, призначений для обробки інформації. З цієї точки зору, використовувані далі терміни – система (С), системи управління (СУ), інформаційні системи (ІС), системи обробки інформації (СОЇ), комп'ютеризовані системи управління (КСУ) - можна вважати синонімами.
Особливості сучасних систем
• складність опису (чимала кількість функцій, процесів, елементів даних і складні взаємозв'язки між ними
• наявність сукупності тісно взаємодіючих компонентів (підсистем), що мають свої локальні завдання і цілі функціонування,
• відсутність прямих аналогів, що обмежує можливість використання яких-небудь типових проектних рішень і прикладних систем;
• необхідність інтеграції що існують і знов розробляються підсистем;
• функціонування в неоднорідному середовищі на декількох апаратних платформах;
• роз'єднаність і різнорідність окремих груп розробників по рівню кваліфікації і традиціям використання тих або інших інструментальних засобів, що склалися;
• істотна тимчасова протяжність проекту, обумовлена, з одного боку, обмеженими можливостями колективу розробників, і, з іншого боку, масштабами організації-замовника і різною мірою готовності окремих її підрозділів до впровадження ІС.
Система і її оточення
Будь-яка система функціонує в певному оточенні, яке впливає на її функціонування і продуктивність. У загальному випадку і створення системи і її функціонування може залежати від досить глобальних сфер (рис. 3 ), деякі чинники яких можуть впливати і на ту, що реалізовується системи на будь-якому рівні.

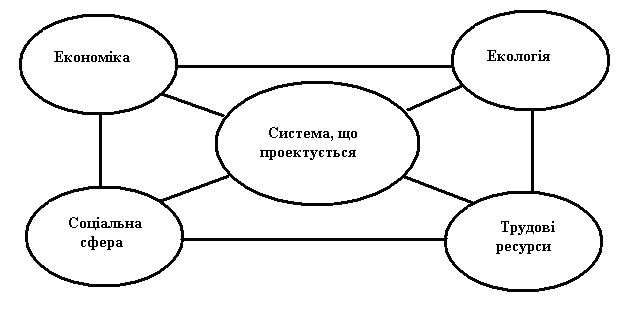

Рисунок 3 - Взаємодія системи з узагальненими факторами зовнішнього середовища
З технічного боку будь-яка система залежить від інформації, що отримується ззовні.
Причини, по яких необхідно враховувати оточення системи при їх розробці:
• У багатьох випадках система призначена якраз для реагування на зміну параметрів оточення (наприклад, система опалювання або кондиціонування)
• Часто функціонування системи може залежати від параметрів оточення самим непередбачуваним чином (наприклад, грозовий розряд індукує гігантські струми в електричних ланцюгах, що може "спалити" телевізор або комп'ютер).
Окрім фізичного оточення існує також організаційне оточення, яке може бути мати критичне значення для системи. Наприклад, якщо при впровадженні системи на підприємство персонал втратить в заробітку або знизиться необхідний рівень професіоналізму (можна буде звільнити професіоналів і найняти низькокваліфікований персонал), система може бути прийнята в багнети аж до саботажу. На жаль, ці чинники дуже складно передбачити.
У ідеалі, всі відомості про системне оточення слід включити в специфікацію, але це абсолютно неможливо в реальному житті. В процесі формалізації вимог до системи і на етапі проектування система розглядається як сукупність компонентів і зв'язків між ними. Архітектуру системи зазвичай представляють у вигляді блок-схеми наступного вигляду:
Рисунок 5 - Розбиття системи на функціональні блоки
На цьому рівні деталізації система розбивається на підсистеми, кожну з яких, у свою чергу, можна далі декомпозувати. Підсистема зазвичай виконує декілька функцій.Процес створення систем В загальному випадку процес створення систем показаний на рисунку 6.
Рисунок 6 - Схема процесу створення і супроводження системи
Основні відмінності між процесом створення систем і процесом розробки ПО наступних:
• Залучення до процесу розробки систем різних інженерних дисциплін. Може привести до значної складності в розробці систем, оскільки в кожної дисципліни своя термінологія (можна спостерігати вже навіть на суто програмних системах — наприклад з розробкою ігор. А що відбувається в апаратно-програмних системах!)
• Невеликий масштаб повторних робіт. Після того, як прийняті основні рішення, внесення змін до системи може бути украй дорогим, а перепроектування може бути взагалі неможливим. Це є одній з причин широкого використання ПО (яке має необхідну гнучкість) в розробці систем.
