10. Накопители на гибких магнитных дисках. Типы дискет. Конструкция 133-миллиметровой (5.25") дискеты. Конструкция 89-миллиметровой (3.5") дискеты.
Типы дискет:
SD (Single Density) — одинарная плотность 48 tpi (давно устаревший тип);
DD (Double-Density) — двойная продольная плотность 96 tpi (стандартные дискеты 360 КБайт);
QD (Quadr- Density) — двойная продольная плотность с удвоенным количеством треков (720 КБайт);
HD (High-Density) — высокая плотность >100 (стандартные дискеты 1,2 и 1,44 МБайт);
ED (Extra-High Density) — сверхвысокая плотность (2,88 МБайт).
Гибкий магнитный диск представляет собой гибкую пластмассовую пластину (пленку) толщиной 0,08... 0,12 мм, на поверхности которой нанесен ферромагнитный материал.
Датчик индекса
Датчик защиты от записи; 5.25
2, 3
Д
атчик
типа дискеты;Датчик нулевого трека;
Д
атчик
смены носителя
Конструкция 5.25
1 - защитный чехол; 2 - кассета (конверт); 3 - вырезы фиксации и позиционирования; 4 - отверстие головки; 5 – этикетка; 6 - вырез запрета записи; 7 – гибкий магнитный диск; 8 - центральное отверстие магнитного диска; 9 – индексное отверстие; 10 - накладка-кольцо; 11 - специальная прокладка

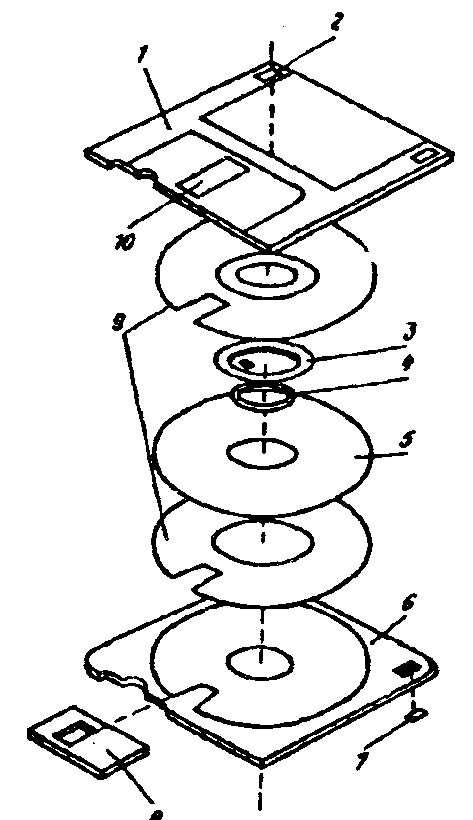

3,5 Конструкция 89-миллиметровой дискеты:
/ — верхняя крышка;
2 — идентиф отверстие диска высокой плотности;
3 — металлическая прокладка;
4 — кольцо;
5 — гибкий магнитный диск;
6 — нижняя крышка;
7 — приспособление для защиты от записи;
8 — защитная металлическая заслонка;
9 — прокладки;
10 — прорезь доступа к гибкому магнитному диску
13.Накопители на жестких магнитных дисках. Конструкция НЖМД: корпус: пакет магнитных дисков, двигатель привода дисков, блок магнитных головок, механизм привода и автоматической парковки головок. Назначение и принцип работы системы обратной связи. Буферная память НЖМД, алгоритмы работы.
Корпус (гермоблок) состоит из основания и крышки.
Пакет магнитных дисков
Количество дисков в НЖМД в основном ограничивается высотой корпуса и составляет от 1 до 11.
Жесткий магнитный диск — круглая пластина. Требования:
пластины должны быть идеально ровными и гладкими;
не допускать деформации.
Двигатель, приводящий во вращение магнитные диски, является шпиндельным (Spindel). Шпиндель – это ось, на которой собраны все пластины (диски).
Все магнитные головки накопителя конструктивно объединенны в блок и размещены на подвижном позиционеpе.
По виду траектории движения механизмы привода головок делятся на линейные и поворотные:
Привод с линейным механизмом перемещает головки строго по радиусу диска.
Привод с поворотным механизмом перемещает головки по кривой, определяемой длиной позиционера.
Существует множество различных конструкций механизмов приводов головок, ко-торые можно разделить на два основных типа: с шаговым двигателем (с открытым конту-ром) и с подвижной катушкой (с обратной связью).
В современных накопителях, имеющих привод с подвижной катушкой, парковка осуществляется автоматически при снижении напряжения питания или же по снижении скорости вращения шпинделя ниже допустимого значения.
Система обратной связи
электронная обратная связь-для точного определения местоположения головок и коррекции его относительно дорожек.
Цель – обеспечивать постоянную корректировку положения головок и их наведение (позиционирование) на соответствующий цилиндр.
Такая система наведения головок, называется сервоприводом, в основе которой лежит использование сигнала обратной связи, несущего информацию о реальном взаимном расположении дорожек и головок.
Современные контроллеры имеют встроенную кэш-память, от размера которой и алгоритма использования сильно зависит производительность обмена данными.
алгоритмы работы: если контроллер получает запрос на чтение сектора, то он автоматически считает в буфер и секторы, следующие за запрошенным
14.Накопители на жестких магнитных дисках. Подготовка НЖМД к использованию: подключение к интерфейсу и шине питания, установка параметров в CMOS Setup, разбиение на разделы, логическое форматирование, установка операционной системы.
Конфигурирование устройства и подключение интерфейсного и питающего кабелей.
На устройстве устанавливаются конфигурационные джамперы согласно планируемому месту подключения.
У устройств ATA/ATAPI устанавливается только джампер адресации в одно из положений: M (Master, ведущее, оно же устройство 0), S (Slave, ведомое, оно же устройство 1) или, что гораздо реже, CS (Cable Select, кабельная выборка).
У устройств SCSI устанавливается идентификатор SCSI ID и некоторые опции.
Установить параметры НЖМД в CMOS Setup (если нет операции AutoDetect).
При подготовке к использованию накопителя на жестких дисках нужно корректно установить его параметры в CMOS Setup.
CMOS Setup современных BIOS содержат опцию, называемую «автоматическое определение типа накопителя». Чаще всего BIOS определяет тип диска как 47 (Users — пользовательский). Это позволяет установить требуемые параметры вашего накопителя.
SCSI-накопители в CMOS Setup PC объявляются как «Not Installed». Для управления ими предназначен отдельный BIOS SCSI-адаптер.
Разбить диск на разделы
Различают три типа разделов:
Первичный раздел DOS
Расширенный раздел DOS
Раздел не-DOS
Отформатировать разделы (т.е. произвести логическое форматирование)
При проведении форматирования необходимо помнить о следующем:
в процессе форматирования все данные, хранящиеся на диске, теряются;
перед переформатированием диска рекомендуется сохранить необходимые данные на другом носителе.
Логическое форматирование заключается в записи определенной информации, не-обходимой ОС для работы с этим диском.
5.Скопировать операционную систему на диск.
Чтобы перенести на диск накопителя операционную систему, нужно отформатировать диск командой FORMAT С: /S или после обычного форматирования, загрузив систему с дискеты, скопировать системные файлы на диск командой SYS С:.
В ходе выполнения этих команд с дискеты на жесткий диск переносятся три важнейших файла: IO.SYS, MSDOS.SYS и COMMAND.COM, которые нужны для загрузки системы.
15.Накопители на жестких магнитных дисках. 1)Процесс включения и работы НЖМД. 2)Процесс чтения-записи информации на НЖМД. 3)Параметры накопителей на ЖМД и их характеристика.
1)Пpи включении питания пpоцессоp винчестеpа выполняет тестиpование электpоники, после чего выдает команду включения шпиндельного двигателя.
Во вpемя pаботы постоянно pаботает система слежения за положением головки на диске: из непpеpывно считываемого сигнала выделяется сигнал pассогласования, котоpый подается в схему обpатной связи, упpавляющую током обмотки позиционеpа.
Пpи отключении питания контроллер накопителя, используя энеpгию, оставшуюся в конденсатоpах платы, выдает команду на установку позиционеpа в паpковочное положение, котоpая успевает выполниться до снижения скоpости вpащения ниже кpитической.
2) Хранение и извлечение данных с диска требует взаимодействия между операционной системой, программами BIOS, контроллером жесткого диска и электронными и механическими компонентами самого НЖМД.
