7.2. Однотрубные системы с подключением приборов на перемычке
При подключении прибора с перемычкой (рис. 7.2) в прибор затекает только часть теплоносителя, двигающегося по стояку. Такое подключение характеризуется уменьшением расхода теплоносителя через прибор, неравномерности распределения температуры теплоносителя в стояке и неравномерности теплоотдачи приборов.
Расход теплоносителя в таком стояке должен обеспечивать теплом все приборы стояка за счет остывания теплоносителя от до .
Средний температурный напор в стояке найдем по формуле:
. (7.11)
Доля теплоносителя, проходящего через
прибор, определяется коэффициентом
затекания
(табл. 1 прилож. 9).
Расчет требуемого расхода теплоносителя в стояке тогда будет производиться по формуле:
. (7.12)
Тогда расход теплоносителя, протекающего через отопительный прибор, будет равна:
. (7.13)
|
Рис. 7.2. Схема стояка однотрубной СО с подключением приборов на перемычке: – температура теплоносителя, подаваемого в стояк; – между 1-м и 2-м приборами; – между 2-м и 3-м приборами; – выходящего из стояка; – потребная тепловая мощность отопительных приборов 1, 2 и 3 этажей соответственно |
Считаем, что при протекании через прибор,
теплоноситель расходом
отдает заявленное количество теплоты
,
тогда температура воды после первого
прибора будет равна:
. (7.14)
Температурный напор 1-го прибора тогда будет равен:
. (7.15)
Расчетную плотность теплового потока 1-го прибора тогда найдем по формуле:
. (7.16)
Требуемая площадь нагрева отопительного прибора на первом этаже тогда будет равна:
. (7.17)
Определив температуру теплоносителя перед отопительным прибором второго этажа по формуле (7.14) найдем температуру теплоносителя после 2-го прибора и, по формулам (7.15-7.17) произведем тепловой расчет отопительного прибора на втором этаже.
Таким образом, рассчитаем все отопительные приборы стояка СО. После расчета необходимо сравнить полученное значение температуры теплоносителя после стояка с принятой изначально, при этом отличие должно быть менее 10%.
7.3. Двухтрубные системы
Подача и отвод теплоносителя в двухтрубных системах производится индивидуально к каждому отопительному прибору парой подводящих трубопроводов. Таким образом, в каждый прибор подается вода одинаковой температуры и требуемого расхода. Температурный на пор равен для всех приборов, и определяется температурами и .
. (7.18)
Требуемый расход теплоносителя через i-й отопительный прибор будет определяться по формуле:
. (7.19)
|

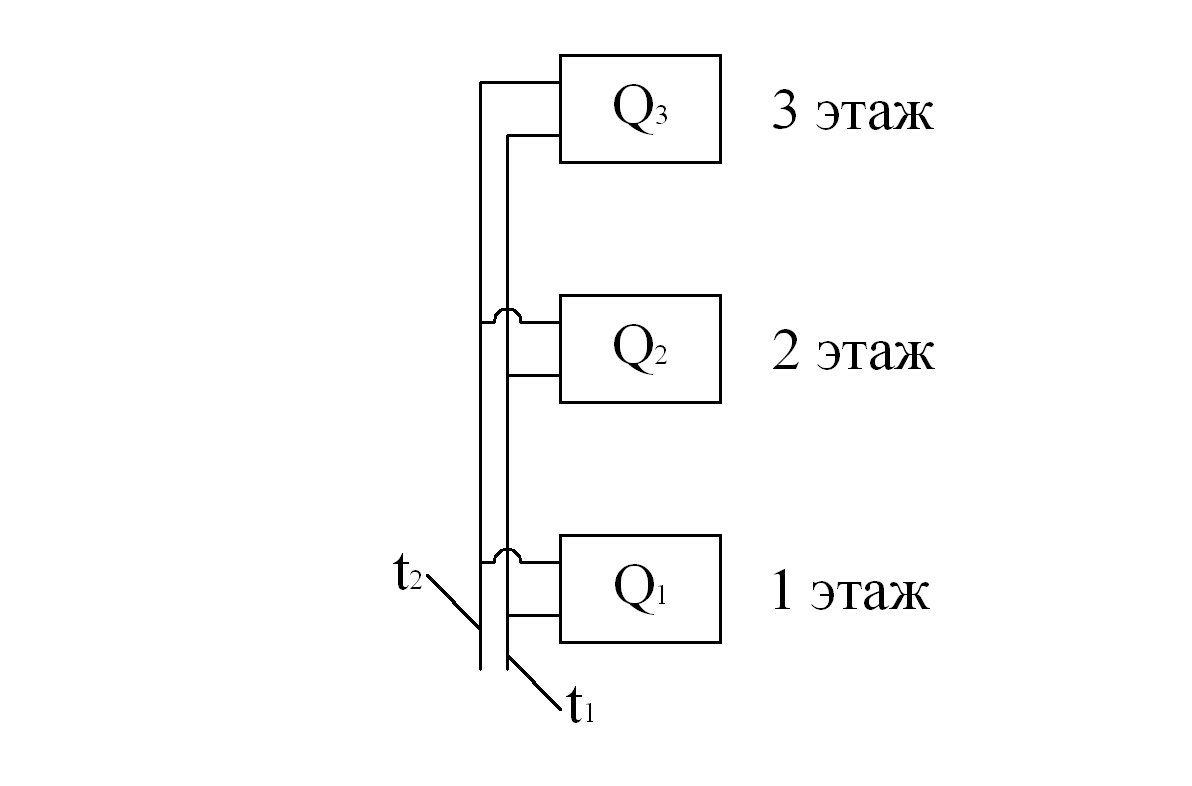

Рис. 7.3. Схема стояка двухтрубной СО: – температура теплоносителя, подаваемого в стояк; – выходящего из стояка; – потребная тепловая мощность отопительных приборов 1, 2 и 3 этажей соответственно |
Расчетную плотность теплового потока i-го прибора тогда найдем по формуле:
. (7.20)
Требуемая площадь нагрева i-го отопительного прибора будет равна:
. (7.21)
Таким образом, по формулам (7.18-7.21), находим требуемый расход теплоносителя через каждый прибор и требуемую площадь теплоотдачи каждого прибора.
Общий расход теплоносителя стояком двухтрубной СО составляет:
. (7.22)
