13.11. Конструирование системы вентиляции

Система вентиляции запроектирована естественная вытяжная. Компенсация удаляемого воздуха осуществляется, как за счет поступления наружного воздуха, так и за счет перетекания воздуха из других помещений. Поступление наружного воздуха происходит через окна, фрамуги, форточки и через неплотности окон и дверей.

Вытяжка из жилых комнат предусмотрена через вытяжные каналы расположенные во внутренних стенах кухонь, уборных и ванных. Вытяжная вентиляция из санузлов и ванных комнат объединена в один канал.

Вытяжная шахта для выброса воздуха должна выведена выше конька крыши на 0,5 м.

Вытяжные отверстия в помещениях расположены на 0,3 м от потолка.

13.12. Аэродинамический расчет системы вентиляции и разработка мероприятий по интенсификации воздухообмена в здании

Определяем располагаемое давление для помещений первого этажа по формуле (12.1), Па:

где – плотность наружного воздуха, принимаемая по нормам при температуре 5 °C равная 1,27 кг/м³;

– плотность внутреннего воздуха, кг/м³;

– расстояние от оси решетки до плоскости выпускного отверстия, м.

По аналогии определяем располагаемое давление для всех этажей:

После определения объемов воздухообмена и располагаемого давления вычерчиваем расчетную аксонометрическую схему системы вентиляции (рис. 13.2), разбивают ее на участки; при этом первым участком является вертикальный канал, наиболее удаленный от вытяжной шахты. Каждому расчетному участку присваивается номер, в числителе выносной линией указывается объем воздуха, м³/час, движущегося по участку, а в знаменателе - длина участка.

Задаваясь скоростью воздуха в переделах 0,3…1 м/с, определяем площадь живого сечения канала результаты заносим в 5 столбец табл. 13.11, м²:

где L – расход воздуха перемещаемого по расчетному каналу, м³/час;

w – задаваемая скорость воздуха в канале, м/с.

По площади живого сечения принимаем размеры канала системы ВЕ-1 (270140) при этом в кирпичных стенах они должны быть кратными размеру кирпича, затем необходимо сделать перерасчет скорости по формуле, м/с (результаты расчета заносим в столбец 4 табл. 13.11):

где d – диаметр круглого воздуховода, который эквивалентен по потерям на трение принятому прямоугольному или квадратному каналу, м.

Эквивалентный диаметр определяют по формуле, м

Определяем потери давления системы ВЕ-1, Па:

;

где - потери давления на трение (по длине) и наместные сопротивления соответственно, Па.

После расчета каждой ветви определяется суммарное аэродинамическое сопротивление ветви. Для удаления требуемого расхода воздуха полученное сопротивление ветви должно быть менее для помещения, где расположена расчетная вентиляционная решетка. В противном случае необходимо увеличить сечение решетки и вентиляционных каналов. В случае невозможности подбора требуемых сечений решетки и каналов по архитектурно-планировочным условиям необходима разработка мероприятий для интенсификации удаления воздуха, например установка дефлектора с блоком поддержания постоянного разрежения в шахте.

Потери давления на трение обусловлены трением жидкости о стенки трубы/канала и внутренним трением в потоке и выражаются формулой Дарси-Вейсбаха:

,

где – коэффициент гидравлического трения;

– длина участка, м;

– эквивалентный диаметр воздуховода принимается в соответствии с расчетом, м;

– плотность перемещаемой среды принимаем 1,213 кг/м3;

– фактическая скорость перемещаемой среды для системы ВЕ-1 равная 0,94 м/с.

Коэффициент гидравлического трения определяем по формуле:

где ∆ - абсолютная шероховатость воздуховодов принимаем равной 0,003, м;

Re – число Рейнольдса находим по формуле:

где μ – динамическая вязкость, для воздуха μ=17,3·10^-6 Па·с;

Местные потери давления обуславливаются изменением скорости потока по величине или направлению и выражаются формулой Вейсбаха, Па:

,

где – сумма коэффициент местного сопротивления (КМС) принимаемая по таблице 3 Приложения 13.

Аэродинамический расчет производится для наиболее удаленных от вытяжной шахты каналов, удаляющих воздуха с первого и последнего этажа. Результаты расчета сводятся в табл. 13.11.

Для других систем вентиляции расчет выполняется аналогично.

Таблица 13.11 Аэродинамический расчет системы вентиляции
Окончание табл. 13.9

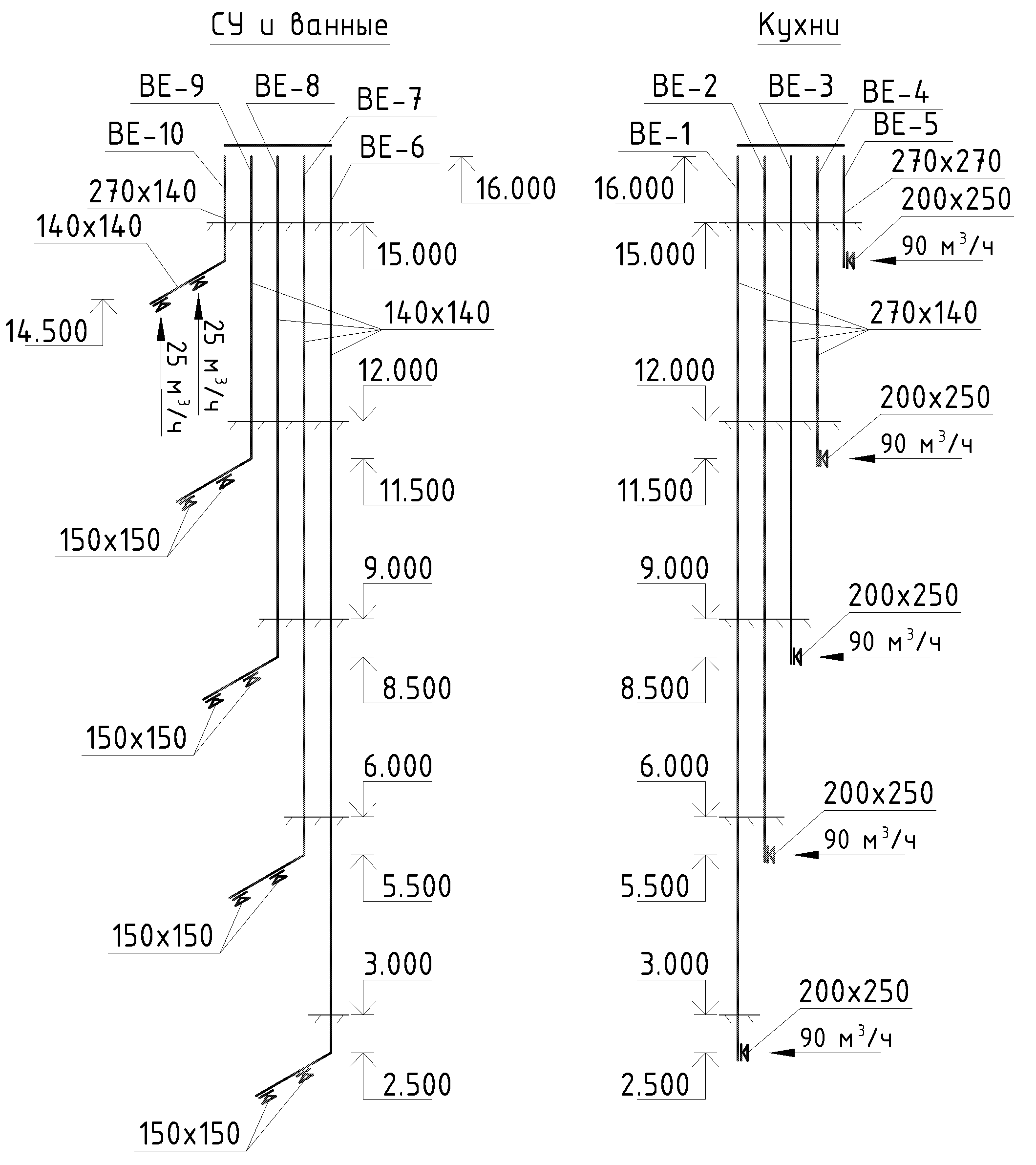

Рис. 13.2. Схемы вентиляционных шахт кухонь, ванных комнат и санузлов

Рис. 13.3. План типового этажа

Рис. 13.4. Схема системы отопления

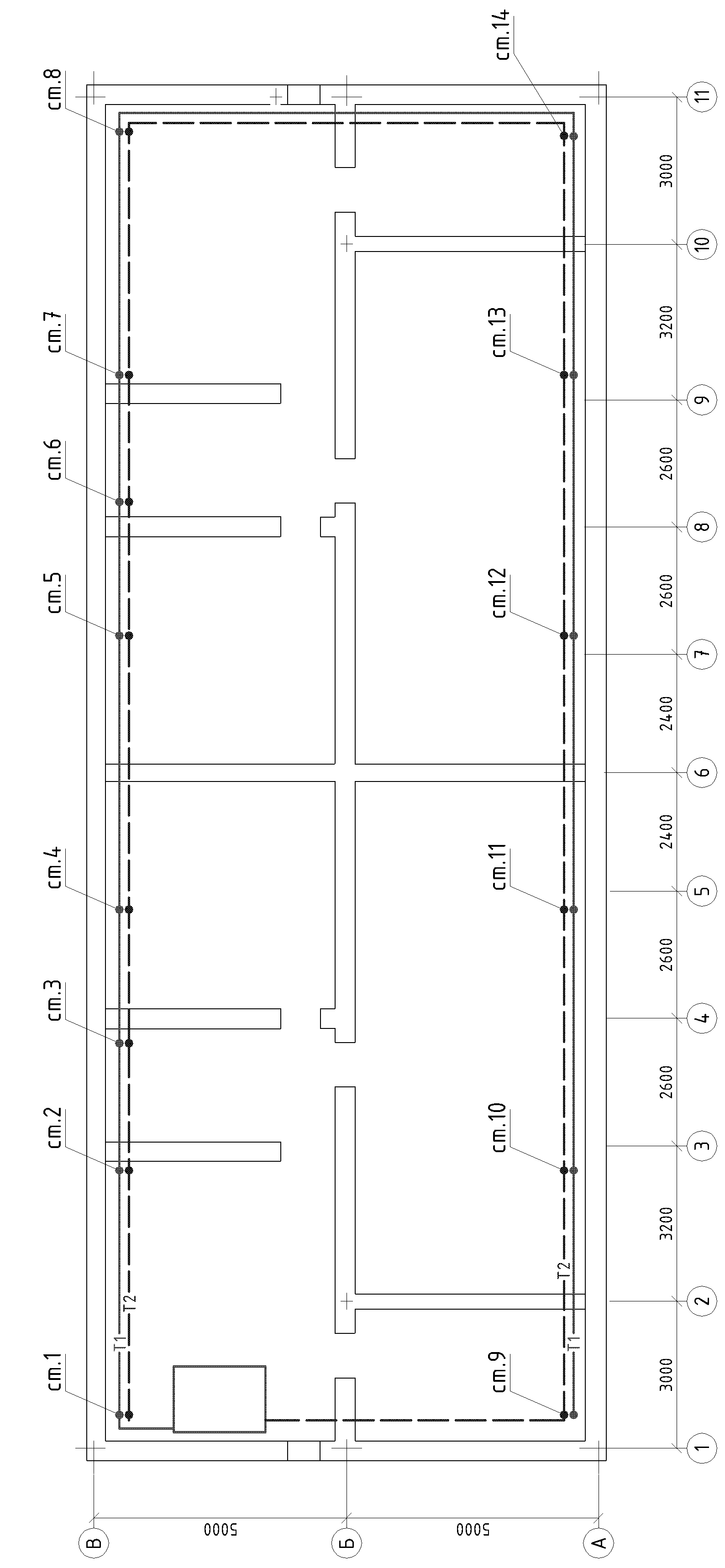

Рис. 13.3. План подвала
