Принятые значения сопротивления теплопередаче ограждающих конструкций [5]
Категория зданий и помещений,
коэффициенты
|
Градусо-сутки отопительного периода , |
Нормируемые значения сопротивления
теплопередаче
,
|
|||
стен |
покрытий и перекрытий над проездами |
перекрытий чердачных, над неотапливаемыми подпольями и подвалами |
окон и балконных дверей, витрин и витражей |
||
Жилые, лечебно-профилактические и детские учреждения, школы, интернаты, гостиницы и общежития |
4182,9 |
2,86 |
4,29 |
3,78 |
0,46 |
Затем по формуле (3.3) определяем величину сопротивления теплопередачи из условия комфортности (по санитарно-гигиеническим показателям).
Результаты расчета требуемого сопротивления ограждения:
- для наружной стены:
- для чердачного перекрытия:
- для пола первого этажа:
В дальнейшем для расчета принимаем
большее из полученных значений
сопротивления теплопередачи по
энергосберегающим
и санитарно-гигиеническим
требованиям.
Чтобы проектируемое ограждение удовлетворяло требования тепловой защиты величина фактического термического сопротивления должна быть больше или равна величины требуемого сопротивления теплопередачи (3.4).
Задачей теплотехнического расчета ограждений в данной работе является определение толщины слоя утеплителя, при которой проектируемое ограждение удовлетворяет требованиям тепловой защиты
Конструкция наружной стены здания представлена на рис. 3.1.

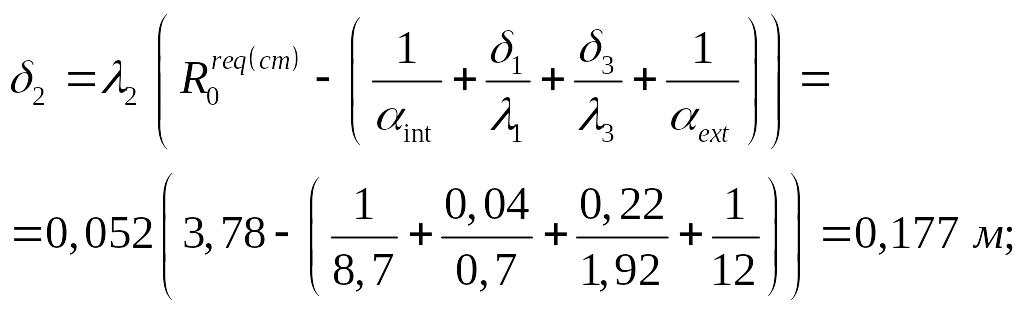

Выражая неизвестную толщину утеплителя из (3.5) получим:
где
- коэффициент теплопроводности утеплителя
наружного ограждения , принимаем по
табл.1 прил.3 и табл.6 прил.5, Вт/(м·°С);
- требуемое сопротивление теплопередачи
наружной стены, принимаем из условия
энергосбережения, так как оно больше
полученного значения сопротивления по
санитарно-гигиеническим показателям,
м2∙К/Вт;
- коэффициент теплоотдачи внутренней
и наружной поверхности стены, принимаем
по табл.1 и 2 прил.5, Вт/(м2·°С);
- коэффициент теплопроводности слоев
наружного ограждения (стена), принимаем
по табл.1 прил.3 и табл. 6 прил.5, Вт/(м·°С);
- толщина слоев наружного ограждения
(табл.1 прил.3), м;
Округлим полученную толщину утеплителя
в большую сторону кратно 5 мм (
)
и вычислим фактическое термическое
сопротивление наружной стены по формуле
(3.5),
:
,
Предлагаемая конструкция пола первого этажа здания представлена на рис. 3.3.

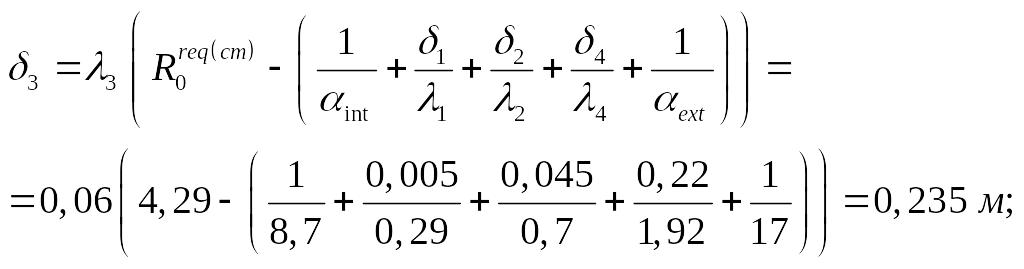

Выражая неизвестную толщину утеплителя из (3.9) получим:
где
- коэффициент теплопроводности утеплителя
пола первого этажа, принимаем по табл.
3 прил. 3 и табл. 6 прил. 5, Вт/(м·°С);
- требуемое сопротивление теплопередачи пола первого этажа, принимаем из условия энергосбережения, так как оно больше полученного значения сопротивления по санитарно-гигиеническим показателям, м2∙К/Вт;
- коэффициент теплоотдачи внутренней
и наружной поверхности пола первого
этажа, принимаем по табл. 1 и 2 прил. 5,
Вт/(м2·°С);
- коэффициент теплопроводности слоев
наружного ограждения (пол первого
этажа), принимаем по табл. 3 прил. 3 и табл.
6 прил.5, Вт/(м·°С);
- толщина слоев наружного ограждения
(табл.3 прил.3), м;
Округлим полученную толщину утеплителя
в большую сторону кратно 5 мм (
)
и вычислим фактическое термическое
сопротивление пола первого этажа
по формуле (3.9):
Предлагаемая конструкция перекрытия чердака представлена на рис. 3.2.
Выражая неизвестную толщину утеплителя из (3.7) получим:
где - коэффициент теплопроводности утеплителя чердачного перекрытия, принимаем по табл.3 прил.3 и табл.6 прил.5, Вт/(м·°С);
- требуемое сопротивление теплопередачи чердачного перекрытия, принимаем из условия энергосбережения, так как оно больше полученного значения сопротивления по санитарно-гигиеническим показателям, м2∙К/Вт;
- коэффициент теплоотдачи внутренней и наружной поверхности чердачного перекрытия, принимаем по табл.1 и 2 прил.5, Вт/(м2·°С);
- коэффициент теплопроводности слоев
наружного ограждения (чердачное
перекрытие), принимаем по табл.3 прил.3
и табл.6 прил.5, Вт/(м·°С);
- толщина слоев наружного ограждения
табл.3 прил.3, м;
Округлим полученную толщину утеплителя
в большую сторону кратно 5 мм (
)
и вычислим фактическое термическое
сопротивление перекрытия чердака по
формуле (3.7),
:
Коэффициент теплопередачи принятого наружного ограждения стены k, Вт/(м2С), определяем из уравнения:
где R0ф – общее фактическое сопротивление теплопередаче наружного ограждения, .
Полученные и принятые значения фактического термического сопротивления и коэффициенты теплопередачи принятого наружного ограждения заносим в таблицу 6.
Таблица 13.6
