Нормальный активный режим

Переход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в обратном (закрыт) U_ЭБ>0;U_КБ<0 (для транзистора p-n-p типа, для транзистора n-p-n типа условие будет иметь вид U_ЭБ<0;U_КБ>0);

Инверсный активный режим

Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.

Режим насыщения

Оба p-n перехода смещены в прямом направлении (оба открыты). Если эмиттерный и коллекторный р-n-переходы подключить к внешним источникам в прямом направлении, транзистор будет находиться в режиме насыщения. Диффузионное электрическое поле эмиттерного и коллекторного переходов будет частично ослабляться электрическим полем, создаваемым внешними источниками Uэб и Uкб. В результате уменьшится потенциальный барьер, ограничивавший диффузию основных носителей заряда, и начнется проникновение (инжекция) дырок из эмиттера и коллектора в базу, то есть через эмиттер и коллектор транзистора потекут токи, называемые токами насыщения эмиттера (IЭ.нас) и коллектора (IК.нас).

Режим отсечки

В данном режиме оба p-n перехода прибора смещены в обратном направлении (оба закрыты). Режим отсечки транзистора получается тогда, когда эмиттерный и коллекторный р-n-переходы подключены к внешним источникам в обратном направлении. В этом случае через оба р-n-перехода протекают очень малые обратные токи эмиттера (IЭБО) И коллектора (IКБО). Ток базы равен сумме этих токов и в зависимости от типа транзистора находится в пределах от единиц микроампер — мкА (у кремниевых транзисторов) до единиц миллиампер — мА (у германиевых транзисторов).

Барьерный режим

В данном режиме база транзистора по постоянному току соединена накоротко или через небольшой резистор с егоколлектором, а в коллекторную или в эмиттерную цепь транзистора включается резистор, задающий ток через транзистор. В таком включении транзистор представляет из себя своеобразный диод, включенный последовательно с токозадающим резистором. Подобные схемы каскадов отличаются малым количеством комплектующих, хорошей развязкой по высокой частоте, большим рабочим диапазоном температур, нечувствительностью к параметрам транзисторов.

2. Импульсный стабилизатор напряжения

Импульсный стабилизатор напряжения — это стабилизатор напряжения, в котором регулирующий элемент работает в ключевом режиме^[1], то есть бо́льшую часть времени он находится либо в режиме отсечки, когда его сопротивление максимально, либо в режиме насыщения — с минимальным сопротивлением, а значит может рассматриваться как ключ. Плавное изменение напряжения происходит благодаря наличию интегрирующего элемента: напряжение повышается по мере накопления им энергии и снижается по мере отдачи её в нагрузку. Такой режим работы позволяет значительно снизить потери энергии, а также улучшить массогабаритные показатели, однако имеет свои особенности.

По соотношению входного и выходного напряжения

• Понижающие

• Повышающие

• С произвольным изменением напряжения

• Инвертирующие

По типу ключевого элемента

• На полевых транзисторах

• На тиристорах

• На биполярных транзисторах

Интегрирующим элементом может быть

• Дроссель

• Конденсатор

• Аккумулятор

В зависимости от режима работы могут быть стабилизаторы

• на основе широтно-импульсной модуляции

• двухпозиционные (или релейные)

Билет 21

1. Полевой транзистор с управлением p-n-перехода

Полевой транзистор — полупроводниковый прибор, в котором ток изменяется в результате действия перпендикулярного току электрического поля, создаваемого входным сигналом. Полевой транзистор можно включать по одной из трех основных схем: с общим истоком (ОИ), общим стоком (ОС) и общим затвором (ОЗ).

По физической структуре и механизму работы полевые транзисторы условно делят на 2 группы. Первую образуюттранзисторы с управляющим р-n переходом, или переходом металл — полупроводник (барьер Шоттки), вторую —транзисторы с управлением посредством изолированного электрода (затвора), т. н. транзисторы МДП (металл — диэлектрик — полупроводник).

 Электрод, через который из канала уходят основные носители заряда, называют стоком (Drain). Электрод, служащий для регулирования поперечного сечения канала, называют затвором (Gate).

Входное сопротивление МДП-транзисторов может достигать 10¹⁰…10¹⁴ Ом (у полевых транзисторов с управляющим p-n-переходом 10⁷…10⁹), что является преимуществом при построении высокоточных устройств.

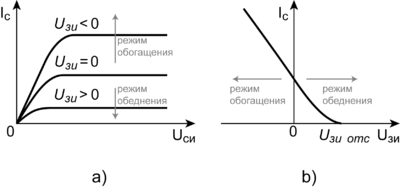

МДП-транзисторы со встроенным каналом

Формулы расчёта   в зависимости от напряжения U_ЗИ

1. Транзистор закрыт

Пороговое значение напряжения МДП транзистора

2. Параболический участок.

-удельная крутизна передаточной характеристики транзистора.

3. Дальнейшее увеличение   приводит к переходу на пологий уровень.

 — Уравнение Ховстайна.

2. Логические элементы

Элемент И

Конъюнкция (логическое умножение). /\ Операция 2И. Функция min(A,B)

Логический элемент, реализующий функцию конъюнкции, называется схемой совпадения. Мнемоническое правило для конъюнкции с любым количеством входов звучит так: На выходе будет:

«1» тогда и только тогда, когда на всех входах действуют «1»,

«0» тогда и только тогда, когда хотя бы на одном входе действует «0»

а	b	A*b
0	0	0
1	0	0
0	1	0
1	1	1
