Введение в проектирование технологических объектов. Основные понятия.
К основным этапам жизненного цикла промышленных изделий относят:
-- З – П – С – Н – Э – Л –
- замысел;
- проектирование;
- строительство объекта (изготовление изделия);
- наладка;
- эксплуатация объекта (изделия);
- ликвидация объекта (изделия) после истечения срока службы.
Замысел – этап определяющий требования будущего объекта. Выражается в форме технологического задания.
Проектирование рассматривается как процесс составления описания, необходимого для создания еще не существующего объекта.
Строительство объекта включает организацию и производство работ, связанных с физическим воплощением объекта строительства. Установка несущих конструкций, оборудования, зданий и сооружений и т.п..
Наладка состоит в проверке, испытании, настройке и включении в работу всех систем объекта строительства. Наладка завершается сдачей- приемкой объекта в эксплуатацию.
Эксплуатация заключается в осуществлении мероприятий по обеспечению эффективного функционирования объекта в течение длительного времени.
Ликвидация объекта связана с моральным старением объекта и технико-экономической нецелесообразностью его дальнейшего использования (эксплуатации).
ФЗ№116 (от 7,06,07г) – «О промышленной безопасности опасных производственных объектов».
ФЗ№116 статья 8 – «Определена роль проекта при строительстве, эксплуатации и ликвидации».
Для проектирования опасных производственных объектов разработан ряд специальных требований в форме НДТ.
В
наше время используется 2 типа: -- 1
традиционные щитовые; -- 2 иерархические
многоуровневые СУ построенные на базе
ЭВМ.

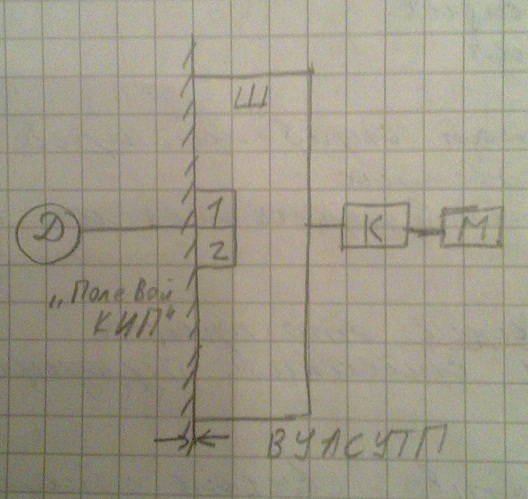

Выявление последних определяет необходимых выделений при разработке проектов двух разных частей:
Проект «полевого КИП»
Проект верхнего уровня АСУ ТП
Первая часть рассматривает монтаж певичных средств автоматизации.
Вторая часть рассматривает задачи управления, визуализации, диспетчеризации, архивирование.
Системный подход в проектировании систем управления. Основные положения системного подхода
Проект – универсальный комплекс взаимосвязанных мероприятий, направленных на достижение конкретных целей при определенных требованиях к срокам, бюджету и характеристикам ожидаемых результатов (см. рис.1.1).
Для успешного решения задач создания высокотехнологичных систем и производств во многих отраслях инженерного дела, и особенно в проектировании, широко используется системный подход (анализ и синтез систем).
Системный подход – это подход, при котором любая система (объект) рассматривается как совокупность взаимосвязанных элементов (компонентов), имеющая выход (цель), вход (ресурсы), связь с внешней средой, обратную связь.
Системный подход – это способ организации действий.
Систематехника – направление системного подхода, объединяет общие принципы и методы анализа и синтеза сложных принципов.
Для сложных систем хар-на 2 стадии:
Макропроектирование – это определение функциональных и структурных связей системы.
Микропроектирование – разработка элементов системы.
Основные положения системного подхода.
Система характеризуется определенным набором характеристик основные из которых определяют назначении системы и ее структуру. Кроме этого, для системы характерны связи внутренние (между частями) и внешние (с другими системами), ресурсы, потребляемые системой (информационные, материальные, энергетические), функционирование системы (поведение).
Специфичным признаком системы является иерархичность ее строения. В соответствии с иерархичностью строения система подразделяется на подсистемы, каждая из которых может делиться на более мелкие, т.е. проводится декомпозиция. Декомпозиция – расчленение системы на элементы.
Создание системы связано с достижением определенных целей. Для характеристики системы «цель» как ни для какой другой свойственна декомпозиция. Процесс декомпозиции целей не формализован и является элементом творчества человека.
В зависимости от характера, вида абстрагирования, выделяют з вида описания сложных систем:
По стратам 2) По слоям 3)По эшелонам
