Контрольне завдання № 23

Продемонструвати конструкцію кріплення бандажу на корпусі барабанного обертового апарату з допомогою башмаків

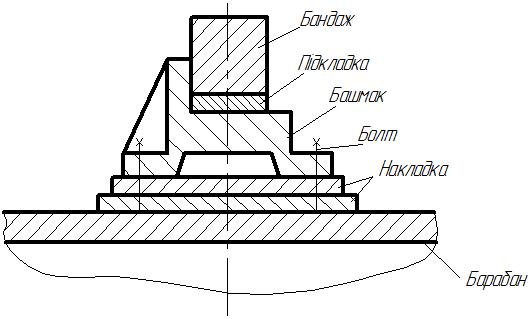

Рис. 1.32 – Схема кріплення бандажу до барабану, за допомогою башмаку

Бандаж – це кільце прямокутного або складного перерізу.

В гарячих апаратах бандажі звичайно закріплюють на барабані. башмаками. Башмаки приєднуються до кільцевих накладок болтами. Виступи двох сусідніх башмаків повернуті у різні боки, що запобігає осьовому зсуву бандажу уздовж барабану. Зазор між башмаком і бандажем регулюють підкладками.

Барабан під час роботи має тенденцію сплющуватися, особливо у перерізах під опорами. Щоб цього уникнути, барабан підсилюють однією чи декількома кільцевими накладками (поясами), які приварюють до корпуса. Товщина накладок 10-18мм. Таким чином утворюється підбандажна обичайка. Інколи підбандажну обичайку виготовляють як єдине товсте кільце.

Контрольне завдання № 24

Пояснити способи кріплення бандажів на корпусі барабанного обертового апарату

1. Приварні

2. Посаджені з натягом.

3. Посаджені вільно

Способи кріплення 1) та 2) бандажів на корпусі використовують у «холодних» апаратах тобто таких, які працюють при температурі монтажу.

Вільна посадка 3) застосовується у «гарячих» апаратах для забезпечення зазору між барабаном та бандажем. Зазор дозволяє вільне температурне розширення барабана Величина зазору δ повинна задовольняти вимозі

,

де α – коефіцієнт температурного розширення барабана;

D – зовнішній діаметр барабану;

t – розрахункова температура стінки;

t_m – температура монтажу.

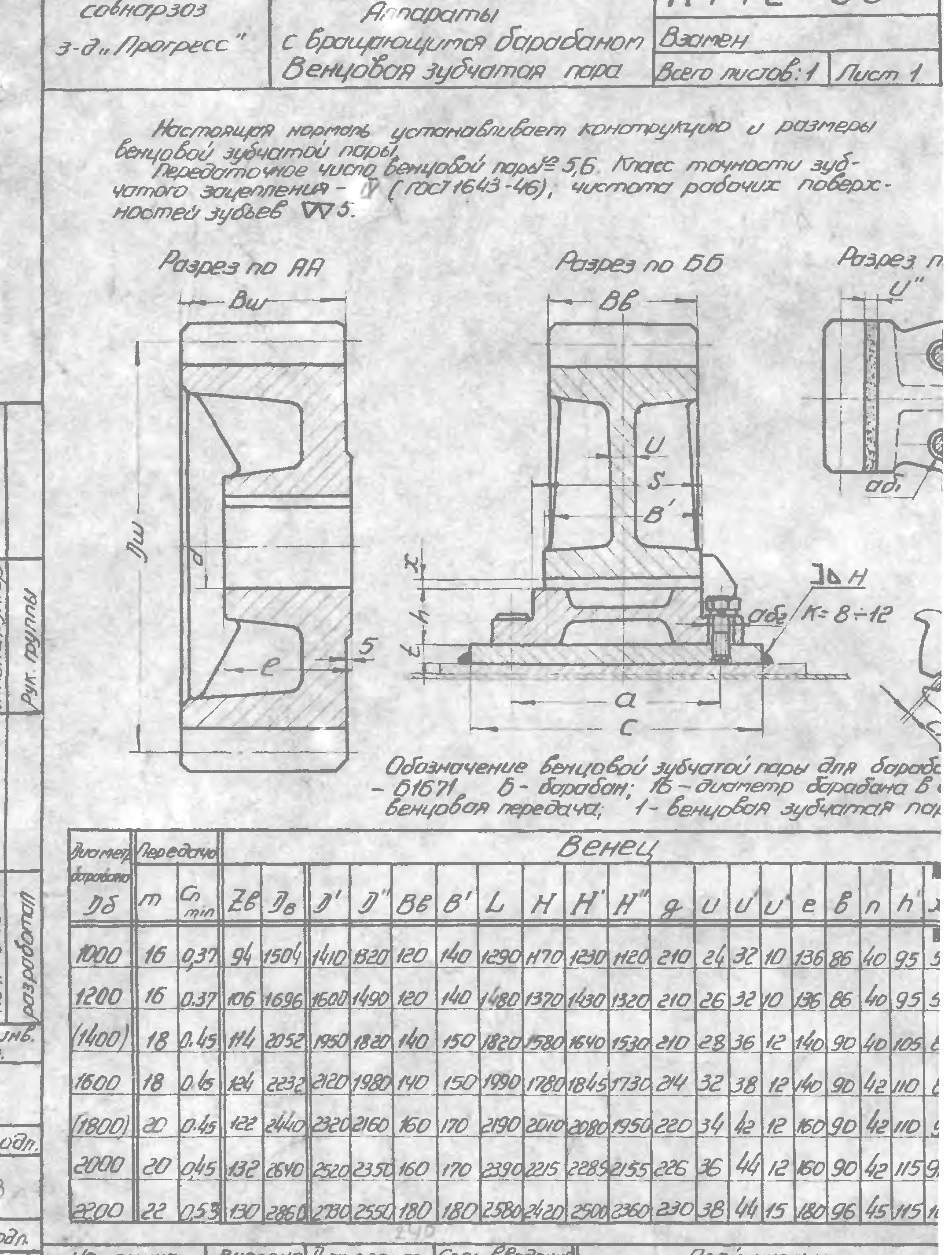

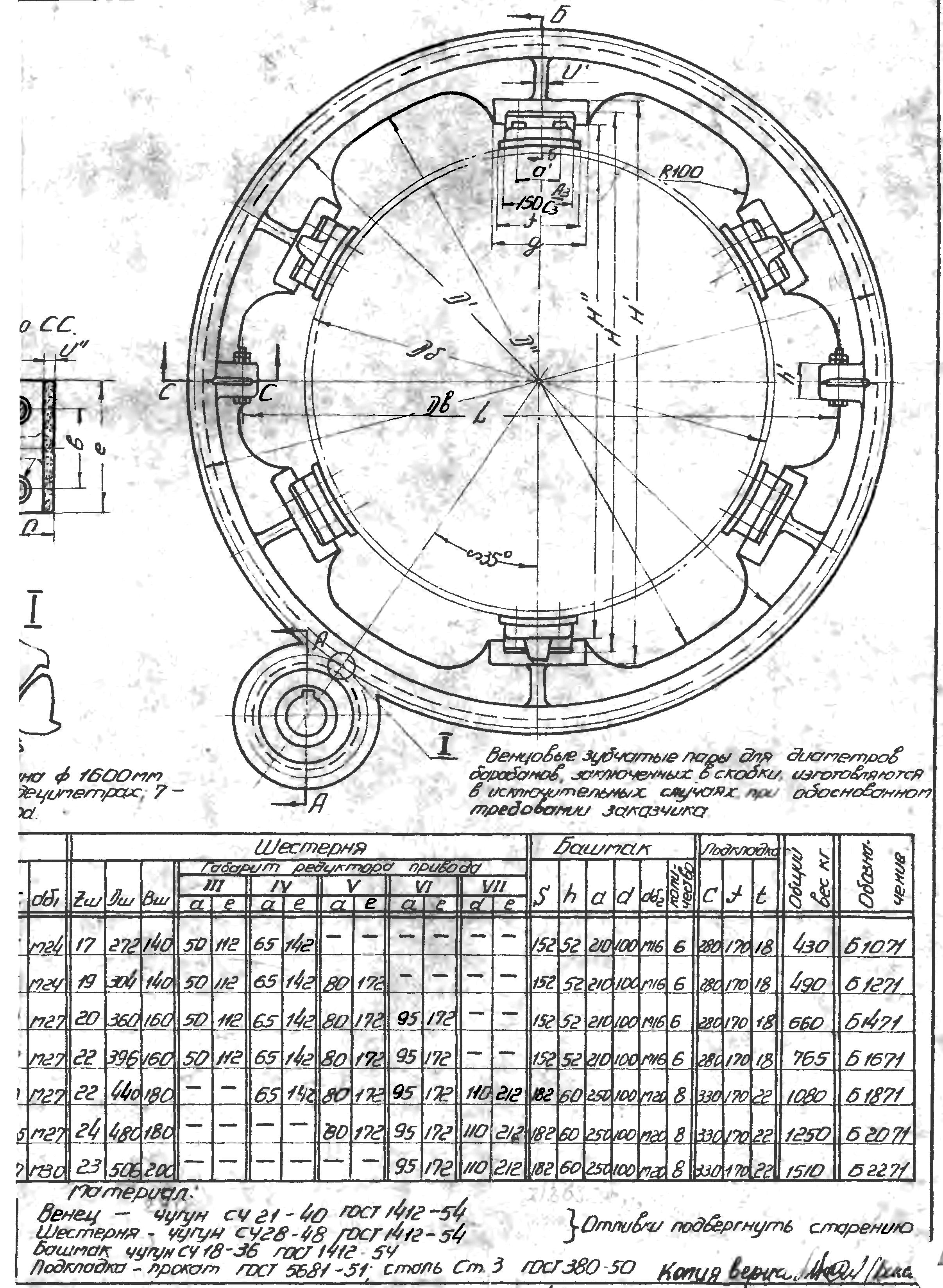

Контрольне завдання № 25 Продемонструвати конструкцію вінцевої шестерні барабанного обертового апарату
Вінцева шестерня з чавуну СЧ21-40, Ч28-48, Башмак чавун СЧ18-36, підкладка прокат Ст3. Вінцева шестерня виготовляється з двох частин, які почергово встановлюються на барабан і кріпляться між собою болтами. В конструкції вузла з’єднання необхідно передбачити можливість вільної температурної деформації барабана та передачу крутного моменту від шестерні.

Контрольне завдання № 26

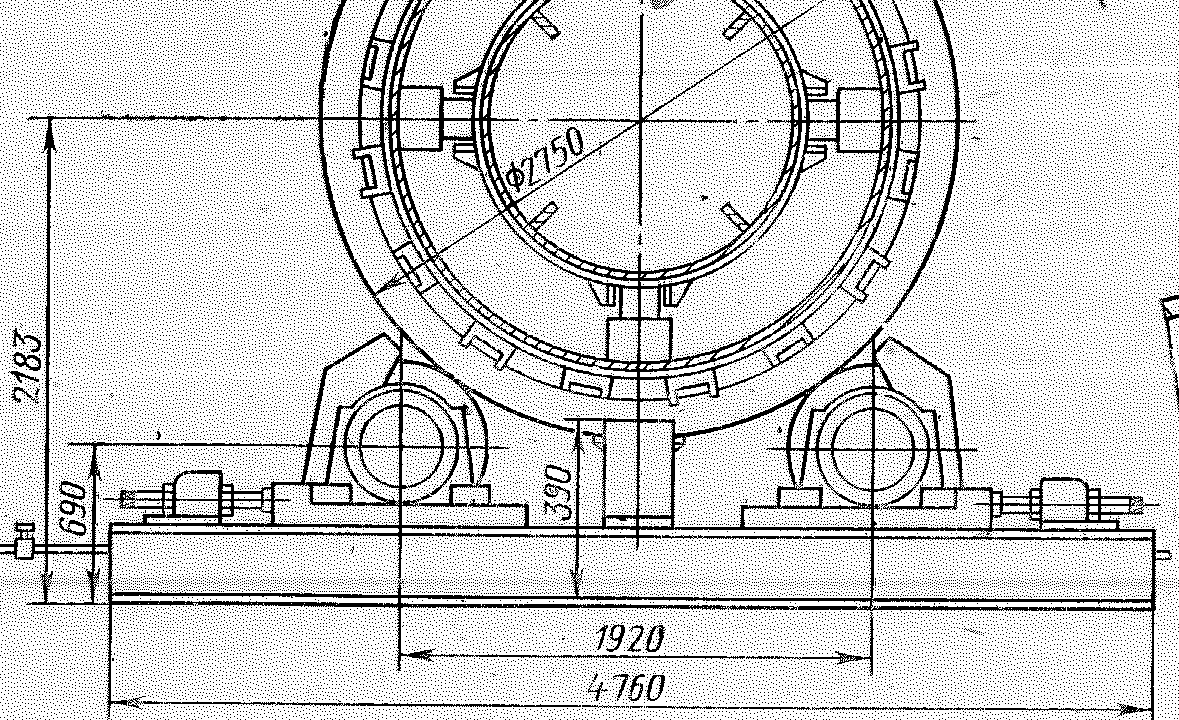

Продемонструвати конструкцію опорної станції барабанного обертового апарату

Контрольне завдання № 27

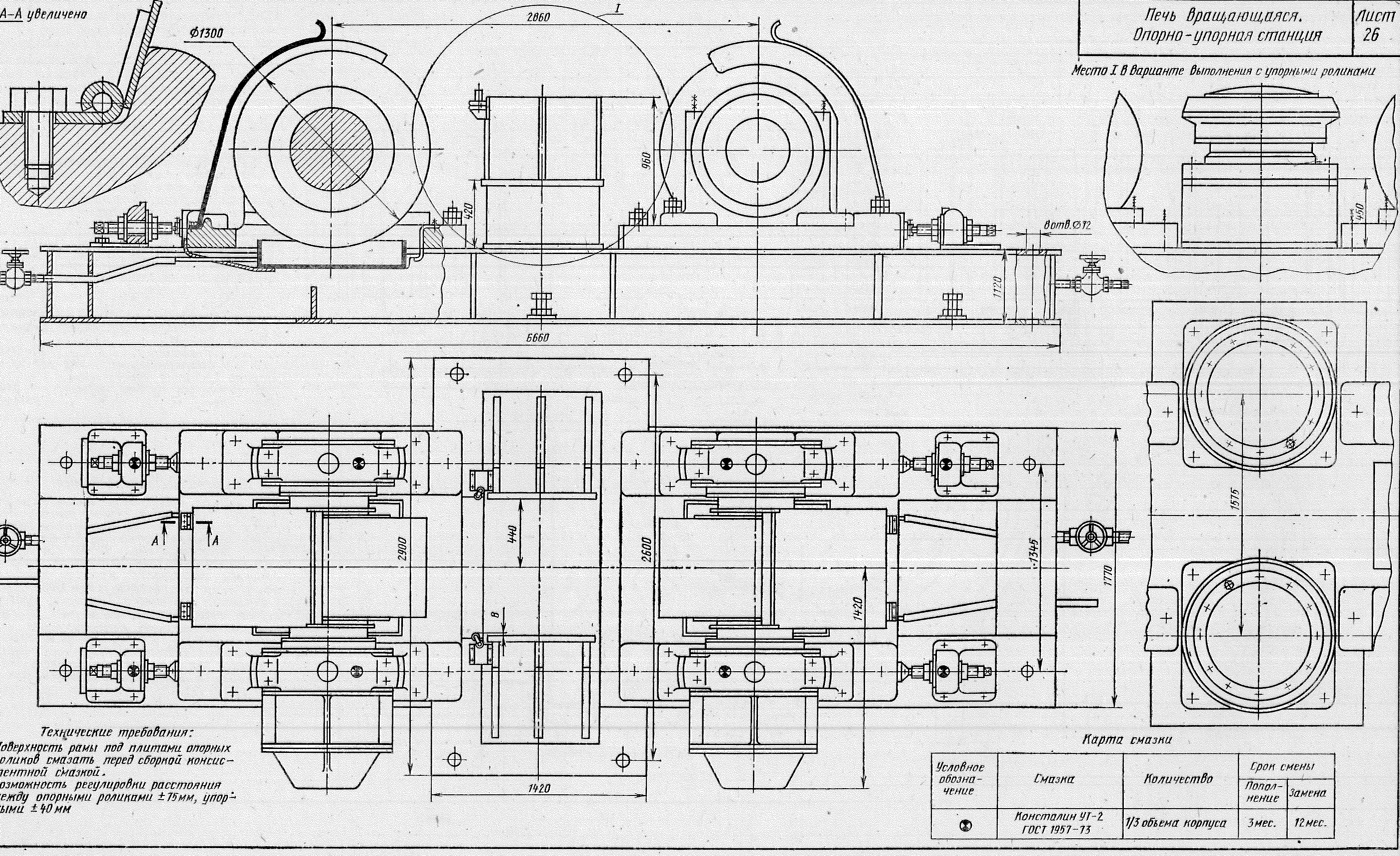

Продемонструвати конструкцію опорно-упорної станції барабанного обертового апарату

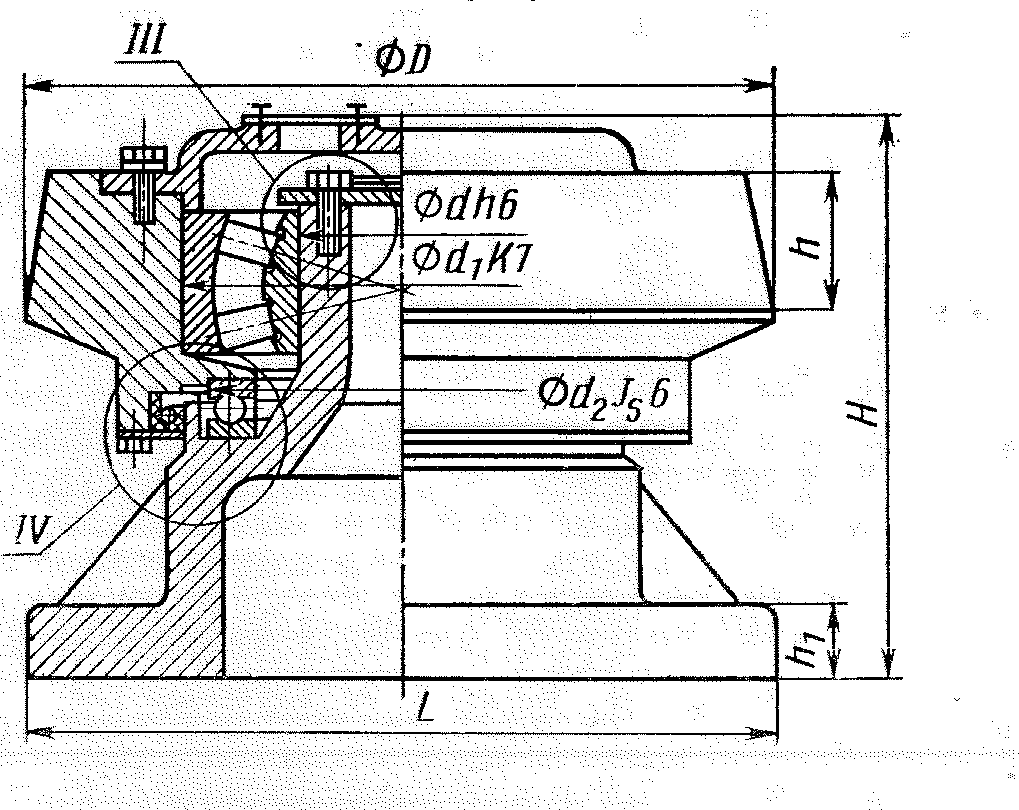

Контрольне завдання № 28 Продемонструвати конструкцію опорного та-упорного роликів опрно-упорної станції барабанного обертового апарату
Опорний ролик	Упорний ролик

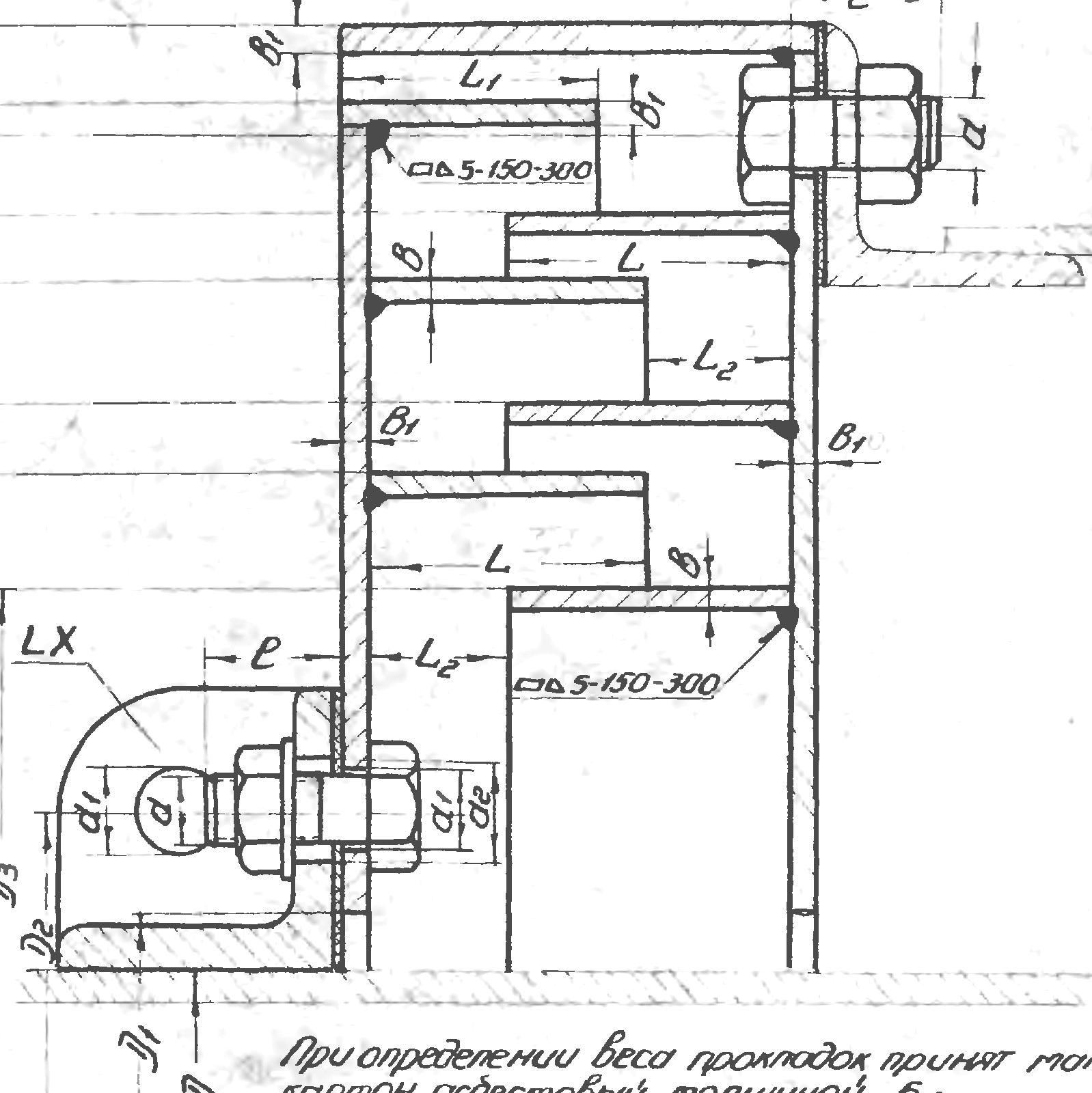

Контрольне завдання № 29 Продемонструвати конструкцію лабіринтного ущільнення корпусу барабанного обертового апарату
Лабірінтне ущільнення	Сальникове ущільнення
