2.2 Выбор аппаратов защиты и управления

Предварительный выбор автоматического выключателя Q1

1. род тока силовой цепи .......................................................................... АС

2. номинальное напряжение, В ................................................................ 400

3. число главных контактов ....................................................................... 3

4. номинальный ток выключателя, А ....... I_н ≥ I_ном.тр = 909,327 А

5. отключающей способности выключателя (I_{cu Q1} > I⁽³⁾_кз); I⁽³⁾_кз =22,73 кA

Выбираем АВ (Q1) со следующими характеристиками:

• порядковый номер ....................................................................... 33472

• тип выключателя ................................................Easypact/Compact NS1000

• род тока ......................................................................................... АС

• номинальное напряжение, В ........................................................400 B

• номинальный ток, A ..................................................................... 1000 A

• отключающая способность………………………………………50кA

• число главных контактов ..............................................................3

• номинальный ток расцепителя, А ................................................909,327

• Электрическая износостойкость…………………………….10000 циклов

• масса, кг .......................................................................................... 14,0

• завод-изготовитель ................................................................... Merlin Gerin

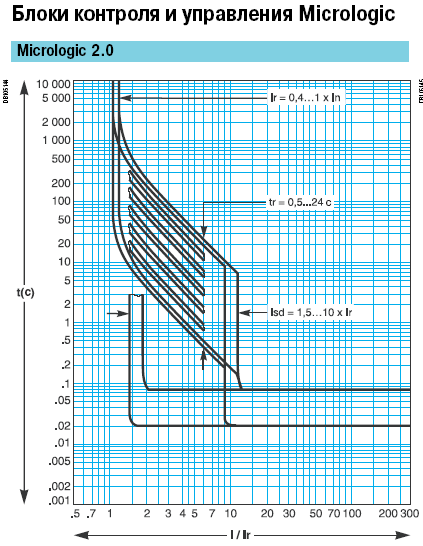

Блок контроля и управления Micrologic 2.0

Размеры:Ш*В*Г: 327*210*147

Защиты

Уставки защит по току и времени могут регулироваться при помощи поворотных переключателей.

Защита от перегрузок

Защита от перегрузок срабатывает по действующему значению тока (RMS).

Тепловая память: до и после отключения (постоянная времени нагрева равна постоянной времени

охлаждения)

Точность задания уставок может быть повышена в случае использования калибратора защиты от

перегрузок с более узкой зоной регулирования (стандартное исполнение: 0,4_1; дополнительное

исполнение: 0,4_0,8 или 0,8_1).

Защита от перегрузок может быть выведена из действия при помощи специального калибратора

«Off» («Выкл.»).

Защита от коротких замыканий

Селективная (rms) и мгновенная токовая отсечка.

Выбор характеристики I2t (On – вкл. или Off – откл.) в зоне селективной токовой отсечки.

Защита нейтрали

В трехполюсных автоматических выключателях защита нейтрали отсутствует.

Четырехполюсные автоматические выключатели имеют регулируемую уставку защиты нейтрали:

без защиты нейтрали (4P 3d), защита In/2 (4P 3d + N/2), с защитой нейтрали (4P 4d).

Сигнализация

Индикация перегрузки при помощи светодиода на передней панели: индикатор горит, если ток

превышает порог срабатывания защиты от перегрузок.

Тестирование

Гнездо, расположенное на передней панели, служит для подключения тестирующего устройства

или испытательного комплекта с целью проверки работоспособности аппарата после установки

расцепителя или аксессуаров.

Проверка:

I_откл.=50000 А>I_к.з.тр.=22730 А> I_срабQ1=5500 А> I_{несрабQ1}=4000 А> I_срабQ2=2800 А

Формулировка заказа: Easypact/Compact NB600; 32877;

Предварительный выбор автоматического выключателя Q2 (аппарат, защищающий линию l₀).

1. род тока силовой цепи .......................................................................... АС

2. номинальное напряжение, В ................................................................ 400

3. число главных контактов ....................................................................... 3

4. тип расцепителя………………………………………комбинированный

5. номинальный ток выключателя, А ....... I_н ≥ I₀ = 104,689 А

5. отключающей способности выключателя (I_{cu Q2} > I⁽³⁾_кз); I⁽³⁾_кз =6,739 кA

Выбираем АВ (Q2) со следующими характеристиками:

• порядковый номер ....................................................................... 3175

• тип выключателя ..........................................................................EZC250F

• род тока ......................................................................................... АС

• номинальное напряжение, В .......................................................400 B

• номинальный ток, A ..................................................................... 200 A

• отключающая способность ……………………………………..18кA

• число главных контактов ............................................................. 3

• тип расцепителя ........................................................... комбинированный

• номинальный ток расцепителя, А ...............................................104,689

• кратность уставки тока отсечки к номинальному току ............ 14

• Электрическая износостойкость……………………………5000 циклов

• время срабатывания при 1,5*I_ном, с ............................................. 300-5000 время срабатывания при 6*I_ном, с ................................................ 5-40

• масса, кг .......................................................................................... 1,3

• завод-изготовитель ................................................................... Merlin Gerin

Проверка:

I_откл.=18000 А>I_к.з.1=6739

I_к.з.1=5289 А> I_срабQ2=2800 А> I_{несрабQ2}=1600 А≥ I_срабQF1=1400 А

Формулировка заказа: EZC250F 3200;

Предварительный выбор выключателя нагрузки QS0

1. род тока силовой цепи .......................................................................... АС

2. номинальное напряжение, В ................................................................ 400

3. число главных контактов ....................................................................... 3

4. номинальный ток, А ............... I_н ≥ I₀ = 104,689 А

5. Максимально допустимый сквозной ток (I _QS > I₀);

Выбираем ВН (QS0) со следующими характеристиками:

• порядковый номер ................................................................ 31164

• тип выключателя ...................................................................Interpact INV 160

• род тока .................................................................................. АС

• номинальное напряжение, В .................................................400 В

• номинальный ток, A ............................................................. 160 A

• допустимый сквозной ток (1с) ............................................8500 А

• число главных контактов ...................................................... 3

• масса, кг ................................................................................... 2

Формулировка заказа: Interpact INV 160 31164;

Предварительный выбор автоматического выключателя QF1

1. род тока силовой цепи .......................................................................... АС

2. номинальное напряжение, В ................................................................ 400

3. число главных контактов ..................................................................... 3

4. номинальный ток расцепителя, А ............... I_н.рас. ≥ I_ном.дв = 86,689 А

5. отключающая способность выключателя (I_{cu QF} > I⁽³⁾_кз); I⁽³⁾_кз =5396 A

Выбираем АВ (QF1) со следующими характеристиками:

• порядковый номер ....................................................................... 18670

• тип выключателя ..........................................................................NG125N

• род тока ......................................................................................... АС

• номинальное напряжение, В .......................................................400 B

• номинальный ток, A ..................................................................... 100 A

• ток отключения…………………………………………………..25кA

• число главных контактов ............................................................. 3

• тип расцепителя ........................................................... комбинированный

• номинальный ток расцепителя, А ...............................................86,689

• кратность уставки тока отсечки к номинальному току ............ 14

• Электрическая износостойкость…………………………….10000 циклов

• время срабатывания при 1,5*I_ном, с .............................................60-700 время срабатывания при 6*I_ном, с ................................................ 1-7

• степень защиты .............................................................................. IP20

• категория размещения. .................................................................. Т2

• масса, кг .......................................................................................... 0,720

• завод-изготовитель ................................................................... Merlin Gerin

Проверка:

I_откл.=25000 А>I_к.з.2⁽³⁾=5396 А

I_к.з.2⁽¹⁾=3814 А>I_срабQF1=1400 А>I_{несрабQF1}=1000 А≥I_уд.п*1.1=970 А

Формулировка заказа: NG125N 18670;

Предварительный выбор контактора:

1. род тока силовой цепи ............................................................... АС

2. номинальное напряжение, В ..................................................... 400

3. число главных контактов ........................................................... 3

4. категория применения ................................................................ АС3

5. номинальный ток ........................................................................ 86,689

6. степень защиты ........................................................................... IP2X

7. реверсивый -1 ; нереверсивый – 0 ............................................. 0

8. тепловое реле ............................................................................... ДА

Выбираем контактор КМ со следующими характеристиками:

• порядковый номер .......................................................... D95

• тип выключателя ............................................................. LC1

• номинальное напряжение, В .......................................... 400

• номинальный ток, A ........................................................ 95

• реверсивый -1 ; нереверсивый – 0 ................................. 0

• наличие теплового реле ...................................................ДА

• тепловое реле ....................................................................LRD-3363

• категория применения ....................................................АС3

• степень защиты .................................................................IP2X

• число главных контактов ................................................. 3

• масса контактора, кг .........................................................1,6

• завод изготовитель ........................................................... Тelemecanique

Проверка:

В категории применения АС-3 контактор должен включать :

- в номинальном режиме коммутации тока I₀ = 6*I_н.р. = 6*95 = 570 А ≥ I_п = 520,135 А

- в номинальном режиме коммутации тока I₀ = 10*I_н.р. 10*95 = 950 А ≥ I_уд.п. = 882,699 А

Формулировка заказа: LC1- D95;

Предварительный выбор теплового реле:

1. номинальное напряжение, В ..................................................... 400

2. число полюсов........................................................... …………..3

3. номинальный ток теплового элемента ................................... .86,689 A

4. время срабатывания при токе равен) I_п.дв= 882,699 А,c ....................2 c >= t_cp>= 3 c

Выбираем тепловое реле КК со следующими характеристиками:

• порядковый номер ........................................................................... 3363

• тип реле ............................................................................................ LRD

• номинальное напряжение, В .................. 400

• номинальный ток, A ........................................................................ 86,689

• номинальный ток теплового элемента, A ..................................... 86,689

• предел регулирования тока отношению к номинальному, А ..... 63 – 80

• климатическое исполнение категория размещения ..................... –

• степень защиты ................................................................................ IP2X

• время срабатывания при 1,5*I_ном, с ................................................ 15 – 30

• время срабатывания при 6*I_ном, с ................................................... 4 – 8

• завод изготовитель ............................................................... Тelemecanique

Проверка:

Время срабатывания теплового реле должно лежать в заданных пределах, исходя из условий пуска двигателя 1,5t_п > t_ср > t_п, t_п = 2c. Регулируемое время срабатывания I_п.дв= 500 А теплового реле LRD-3363 лежит в пределах от 2-3 с. Что удовлетворяет условию выбора.

Формулировка заказа: LRD - 3363;

Предварительный выбор автоматического выключателя QF (вместо FU1):

1. род тока силовой цепи .................................................. АС

2. номинальное напряжение, В ........................................ 220

3. число главных контактов .............................................. 1

4. тип расцепителя ............................................................. ЭМ

5. номинальный ток расцепителя, А ................................ I_н.рас. ≥ I_ном = 0,5  I_н.рас. = 1 A

Выбираем автоматический выключатель QF со следующими характеристиками

• порядковый номер ......................................................................... 24395

• тип выключателя ........................................................................... C60N

• род тока силовой цепи .................................................................. АС

• номинальное напряжение, В ........................................................ 220

• номинальный ток, A ...................................................................... 1

• число главных контактов .............................................................. 1

• тип расцепителя .............................................................................. ЭМ

• номинальный ток расцепителя, А ................................ I_н.рас. ≥ I_ном = 0,5  I_н.рас. = 1 A

• время срабатывания при 1,5*I_ном, с .......................................... 40 – 500

• время срабатывания при 6*I_ном, с ................................................ 1,5 - 6

• степень защиты ................................................................................ IP20

• масса выключателя, кг .................................................................... 0,11

• технические условия ..................................................................... Т2

• завод изготовитель ............................................... Merlin Gerin Compact

Формулирование заказа: C60N 24395;

Выбор кнопок:

Выключатели кнопочные серии XB7 предназначены для коммутации электрических цепей управления переменного тока напряжения 250 В частотой 50-60 Гц.

Кнопочный выключатель:

ХВ7 – обозначение серии.

EA21P – исполнение по виду управляющего элемента и наличию специальных устройств (круглая головка черного цвета).

ES542P – исполнение по виду управляющего элемента и наличию специальных устройств (круглая аварийная головка красного цвета).

IP54 – степень защиты.

УХЛ3 – климатическое исполнение и категория размещения.

Основные параметры:

Номинальное напряжение, В ..................................... 250

Номинальный ток, А .................................................. 0,5

Масса, кг……………………………………………………..0.02; 0.032

Формулирование заказа:

Выключатели ХВ7-EA21P, XB7-ES542P, 250 B, 0,5A, 50-60 Гц

Предварительный выбор дифференциальных автоматических выключателей:

1. род тока силовой цепи ............................................................... АС

2. номинальное напряжение, В ..................................................... 230

3. число главных контактов ........................................................... 1+N

4. номинальный ток , А .................................................................. 10 и 6

5. ток утечки, мА…………………………………………………...30

Выбираем дифференциальные автоматические выключатели

со следующими характеристиками:

• порядковый номер ............................................................ 19663 и19661

• тип выключателя ............................................................... DPN N Vigi

• род тока силовой цепи........................................................ АС

• номинальное напряжение, В ............................................. 230

• номинальный ток, A ........................................................... 10 и 6

• категория размещения ........................................................ Т2

• отключающая способность .................................................6 кА

• степень защиты .................................................................... –

• число главных контактов .................................................... 1+N

• завод изготовитель ...............................................................Merlin Gerin

Выбор клеммников (Производитель: Klinkmann):

1)Номинальное напряжение, В ..................................... 400

Номинальный ток, А .................................................. 83.5

Сечение присоединяемого кабеля, мм²…..………………....35

Выбор: М35/16 #0115 124.07 для фазных проводов

М35/16.Р #0165 111.14 для заземляющих проводов

2)Номинальное напряжение, В ..................................... 400

Номинальный ток, А .................................................. 69.5

Сечение присоединяемого кабеля, мм²…..………………....25

Выбор: М35/16 #0115 124.07 для фазных проводов

М35/16.Р #0165 111.14 для заземляющих проводов

3)Номинальное напряжение, В ..................................... 230

Номинальный ток, А .................................................. 9

Сечение присоединяемого кабеля, мм²…..………………....2.5

Выбор: М2,5/5 #0115 486.03 для фазных проводов

М35/16.Р #0165 488.27 для заземляющих проводов

4)Номинальное напряжение, В ..................................... 230

Номинальный ток, А .................................................. 5

Сечение присоединяемого кабеля, мм²…..………………....1.5

Выбор: М2,5/5 #0115 486.03 для фазных проводов

М35/16.Р #0165 488.27 для заземляющих проводов
