Требования к scada – системам.
Диспетчерский контроль и сбор данных.
SCADA — программный пакет, предназначенный для разработки или обеспечения работы в реальном времени систем сбора, обработки, отображения и архивирования информации. SCADA-системы используются во всех отраслях хозяйства, где требуется обеспечивать операторский контроль за ТП в реальном времени. Данное ПО устанавливается на компьютеры и для связи с объектом использует драйверы ввода-вывода или OPC/DDE серверы. Иногда SCADA-системы комплектуются в доп. ПО для программирования промышленных контроллеров. Такие SCADA-системы называются интегрированными.
Требования:
-надёжность системы;
-безопасность к управлению;
-открытость системы, как с т.зр. подключения различного оборудования так и коммуникация различных программ;
-точность обработки, предоставление данных и возможностей для реализации графического интерфейса;
-простота расширения систем.
Основные этапы проектирования асу на основе scada – системы.
Диспетчерский контроль и сбор данных.
SCADA — программный пакет, предназначенный для разработки или обеспечения работы в реальном времени систем сбора, обработки, отображения и архивирования информации. SCADA-системы используются во всех отраслях хозяйства, где требуется обеспечивать операторский контроль за ТП в реальном времени. Данное ПО устанавливается на компьютеры и для связи с объектом использует драйверы ввода-вывода или OPC/DDE серверы. Иногда SCADA-системы комплектуются в доп. ПО для программирования промышленных контроллеров. Такие SCADA-системы называются интегрированными. Основные этапы:
1)Разработка архитектуры систем автоматизации в целом (определяется функциональное значение каждого узла);
2)Решаются вопросы, связанные с возможной поддержкой распределения архитектуры, необходимостью введения узлов с резервированием.
3)Создание прикладной системы управления для каждого узла. На этом этапе разрабатывается алгоритм управления узлов, совокупность которых позволяет решить задачи автоматизации.
4)Установка связи м/у параметрами прикладной системы и информацией, поступающей от контроллеров. Т.о. приводится в соответствие состояние реального объекта управления с его отображением прикладной программы.
5)Отладка созданной прикладной программы в режиме эмуляции.
Технические характеристики scada - систем.
Диспетчерский контроль и сбор данных.
SCADA — программный пакет, предназначенный для разработки или обеспечения работы в реальном времени систем сбора, обработки, отображения и архивирования информации. SCADA-системы используются во всех отраслях хозяйства, где требуется обеспечивать операторский контроль за ТП в реальном времени. Данное ПО устанавливается на компьютеры и для связи с объектом использует драйверы ввода-вывода или OPC/DDE серверы. Иногда SCADA-системы комплектуются в доп. ПО для программирования промышленных контроллеров. Такие SCADA-системы называются интегрированными. Техн. х/ки:
1)Использование программно-аппаратной платформы: ОС DOS/Windws, UNIX с аппаратной платформой IBM PC
2)Способы реализации связи с устройством ввода – вывода:
1.СОМ порт: RS-232, RS – 422, RS – 485.
2.Сетевые порты: Ethernet, TokenRing, Profibus, Modbus.
3.Платы расширения ЭВМ: PCI, PCI – E.
3)Имеющиеся средства сетевой поддержки.
4)Имеющиеся средства для программирования.
5)Поддерживаемая БД: Oracle, MSAccess, SQL – server
6)Графические возможности.
7
)Способы
взаимодействия SCADA систем с контроллером:
1.Использование драйверов фирм – изготовителей.
2.DDE – протокол.

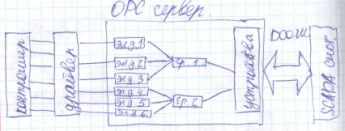

3.OPC – сервер.
