Вопрос 13 Габарит подвижного состава(дать определения,назначение,условия применения).

Габаритом подвижного состава называются предельные, поперечные, перпендикулярные оси пути, очертания, в которых, не выходя наружу, должен помещаться как груженый, так и порожний подвижной состав, установленный на прямом горизонтальном участке пути.

Таблица 1.

Габариты подвижного состава

Габариты подвижного состава	Область применения	Высота, мм	Ширина, мм
1	2	3	4
Т	Обращение по путям общей сети железных дорог, подъездным путям и путям промышленных предприятий, сооружения и устройства на которых отвечают требованиям габарита С и Сп	5300	3400
Тц	Для цистерн и вагонов-самосвалов, допускаемых к обращению по путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий	5200	3750
Тпр	То же для полувагонов	5300	3550
1-Т	Для подвижного состава, допускаемого к обращению по всем путям общей сети железных дорог, подъездным путям промышленных и транспортных предприятий.	5300	3400
1-ВМ (0-Т)	Сеть железных дорог колеи 1435 мм, используемая для международных сообщений	4700	3400
0-ВМ (01-Т)	Сеть железных дорог колеи 1520 (1524) мм, основные линии железных дорог колеи 1435 мм	4650	3250
02-ВМ (02-Т)	То же	4650	3150
03ВМ (03-Т)	Сеть железных дорог колеи 1520 (1524) мм, железные дороги колеи 1435 мм европейских стран	4280	3150

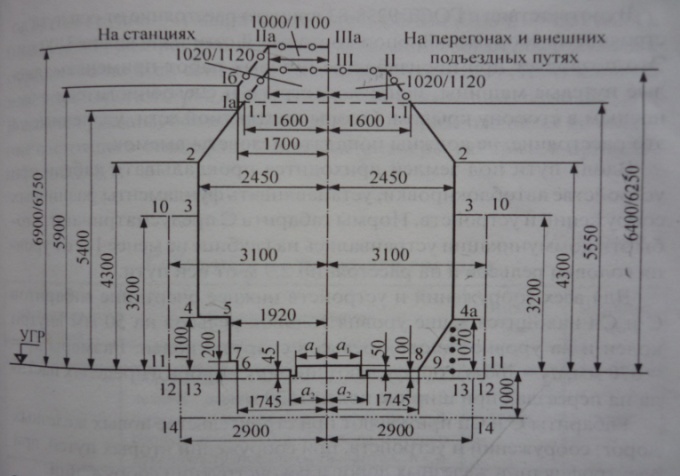

Вопрос 12 Габарит приближения строения(дать определение,назначение,вычертить с указанием основных размеров).

Габаритом приближения строений называется предельное поперечное, перпендикулярное оси пути очертание, внутрь которого не должны заходить никакие части сооружений и устройств, а также лежащие около пути материалы и оборудование, за исключением тех устройств, которые непосредственно взаимодействуют с подвижным составом: вагонные замедлители, контактный провод.

Вопрос 17 ж.Д путь-назначение,основные элементы.

ж/д путь –комплекс инженерных сооружений,предназначенных для пропусков по нему поездов с установленной скоростью.Состоит из нижнего строения(земляное полотно,вида: 1.насыпь2.выемка 3.полунасыпь 4.полувыемка 5.полу-полу) и искусственных сооружений.

Вопрос 18 Нижнее строение пути(назначение,составные элементы).

Земляное полотно, имеющий вид насыпи, выемки, полунасыпи, полувыемки, полунасыпи – полувыемки; водоотводные, укрепительные и защитные сооружения. Земляное полотно – это КОМПЛЕКС ГРУНТОВЫХ СООРУЖЕНИЙ, предназначенные для укладки верхнего строения пути обеспечивающее устойчивость пути и защиты его воздействия атмосферных и грунтовых вод. Непосредственно на земную поверхность железная дорога не укладывается вследствие ее не ровности. Земляное полотно предназначено для выравнивания поверхности для железной дороги и должно быть прочным, устойчивым и долговечным. Земляное полотно характеризуется поперечным и продольным профилем. Поперечный профиль – разрез земляного полотна плоскостью перпендикулярной оси пути. Бывают типовыми (высота насыпи или глубина выемки до 12 м) и индивидуальные (свыше 12м). Размеры и форма поперечного профиля земли, полностью зависит от категории линии, числа путей, высоты насыпи, уклона местности и характеристик грунта. Верхняя часть земляного полотна, на котором укладывается верхнее строение пути, называется основной площадкой. Формы и размеры зависят от характеристик грунта и количества путей.
