19. Плотность влажного воздуха. Молекулярная масса влажного воздуха.

Плотность влажного воздуха по законам газовых смесей:

где ; .

Получим приближенную формулу, полагая водяной пар идеальным газом:

Где - парциальное давл-е сухого воздуха ( ),

, .

- удельный объем сухого насыщенного пара (по таблицам), φ – относительная влажность (по данным психрометра)

- приближенная формула для плотности влажного воздуха.

Кажущаяся молекулярная масса влажного воздуха: Известно для смеси , где

( -объемная доля). Для нашего случая Рсм = В.

- объемная доля сухого воздуха

- объемная доля водяного пара

Тогда

Молекулярная масса влажного воздуха меньше, чем сухого воздуха, т.е. влажный воздух легче сухого.

20.Влагосодержание влажного воздуха. Степень насыщения влажного воздуха.

Влагосодержание влажного воздуха – это отн-е массы пара к массе сухого воздуха, содержащихся в паровоздушной смеси, т.е. , [кг/кг]

где Мп, Мв – масса пара и масса сухого воздуха во влажном воздухе, - массовые доли пара и сухого воздуха во влажном воздухе. Из общей термодинамики известно, что , т.е. ; Тогда ,

Максимально возможное содерж-е влаги в воздухе будет при φ=1:

Т.к. давл-е насыщ-я Рн растет с повыш-ем температуры, то зависит от температуры воздуха тем больше, чем она выше. Обознач-е: ,

где Ψ – степень насыщ-я влажного воздуха.

21. Газовая постоянная влажного воздуха. Объем влажного воздуха, приходящийся на 1кг сухого.

Газовая постоянная R влажного воздуха:

Объем влажного воздуха, приходящегося на 1кг сухого, находят из условия BV_вл.в = (1кг + d) RT =>

Удельный объем влажного воздуха [м3/кг] найдем, если объем влажного воздуха, приходящегося на 1 кг сухого (V_вл.в), разделим на его массу (1+d) кг:

22. Теплоемкость влажного воздуха.

Удельную массовую теплоемкость паровоздушной смеси, отнесенную к 1 кг сухого воздуха, определяют по формуле:

, [Дж/кг К]- это для 1 кг смеси, где содержится кг сухого воздуха. Т.о. если относить все к 1 кг сухого воздуха, то нужно разделить Ссм на gв:

Приближенно: - для Р = const и t < 100 C.

- для Р_п =В и невысоких степенях перегрева.

23. Энтальпия влажного воздуха

Энтальпия I влажного воздуха, отнесенная к 1 кг сухого воздуха: , [Дж/кг]

Вывод этой формулы аналогичен выводу для теплоемкости влажного воздуха. Для обеспечения одинаковости точек начала отсчета энтальпий полагают, что как и у воды энтальпия сухого воздуха при 0 С равна нулю.

, где t-температура влажного воздуха, ⁰С. Энтальпия перегретого водяного пара, содержащегося во влажном воздухе:

, [Дж/кг]

где ;

Из таблиц насыщенного водяного пара в диапозоне температур пара от 0 до 100 ⁰С скрытая теплота парообразования может быть приближенно выражена через .

, - для от 0 до 100 С.

Тогда после подстановки этих значений:

, [кДж/кг]

И окончательно для влажного воздуха энтальпия определяется:

,[кДж/кг]

24. J-d- диаграмма для влажного воздуха и ее построение.

J

i_п= 2500 + 1,96t

-d диаграмма была предложена российским ученым Л.К. Рамзиным. Построена для В = 98 кПа. Обычные колебания В мало сказываются на J-d диаграмме. Принцип построения: В области ненасыщ-го воздуха (где пар находится в перегретом сост-и):

-

i_в=С_в·t=1,0048t

сухой воздух и тогда из уравнения

J

= 1,0048t + (2500+1,96t) d , следует, что изотермы в I-d диаграмме – это прямые линии с угловым коэффициентом.

из этого ур-я следует, что с

Область влажного ненасыщенного воздуха

Область пересыщенного

влажного воздуха (область тумана)

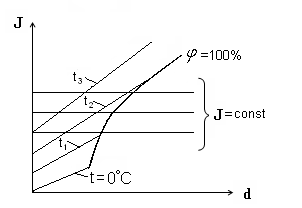

ростом температуры наклон изотерм увеличивается. Изотермы, представляющие из себя наклонные прямые, удобно строить, задаваясь d=0 и d=dн. P_нас берется для данной температуры t (t₁, t₂…). Т.к. влагосодержанию dн соответствует относительная влажность воздуха φ=100% то, соединив точки dн всех изотерм получим кривую насыщения φ=100% для В=98 кПа.

(изоэнтальпы)

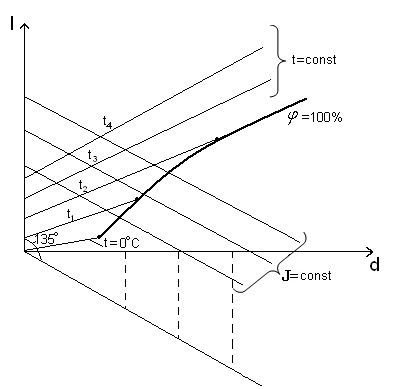

-Поэтому для удобства прямоугольную систему заменяют косоугольной, с углом между осями абсцисс и ординат 135⁰.

При этом изотерма t=0⁰С в несыщенной области располагается почти горизонтально. Для удобства влагосодержание d сносят (проецируют) на горизонтальную прямую, проходящую через начало координат (в дальнейшем остается только эта прямая – как ось d, а низ отбрасывается!).

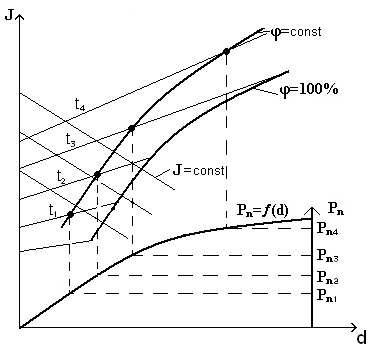

- Далее на диаграмме проводится справа дополнительная ось Рп – парциального давления водяного пара и по уравнению строится кривая Рп=Рп(d), выходящая из начала координат. Эта кривая строится в нижней части диаграммы.

Далее на J-d диаграмме наносятся линии φ=const . Для этого для заданного значения φ определяют по таблицам водяного пара для ряда значений температур t₁, t₂, t₃, …. соответствующие давления насыщения. По формуле определяем парциальное давление водяного пара.

Затем на кривой Рп=Рп(d) находят соответствующие Рп, из этих точек проводятся прямые параллельные оси I до пересечения с соответствующими изотермами t₁, t₂, t₃. Точки пересечения соединяют и получают кривую линию φ=const. Кривая φ=100% разделяет I-d диаграмму на верхнюю область влажного ненасыщенного воздуха и нижнюю область пересыщенного воздуха, в котором влага может находиться в капельном состоянии (область тумана). Линия φ=100% - максимальное возможное насыщение влагой воздуха при данной температуре. На практике используется I-d диаграмма ВТИ. I-d диаграмма ВТИ построена по точным формулам, т.е. водяной пар в воздухе не считается идеальным газом. На диаграмме ВТИ при t>100⁰С (точнее 99,4⁰С – это t_нас для В=98кПа) линии φ=const идут почти вертикально вверх. По приближенным формулам

, и

 ,

но т.к. при t=99,4⁰С Рн=В=98кПа, то при d=const и φ≈const, т.е. линии φ=const идут практически по d=const).
