4. Стек tcp/ip

Структура TCP/IP

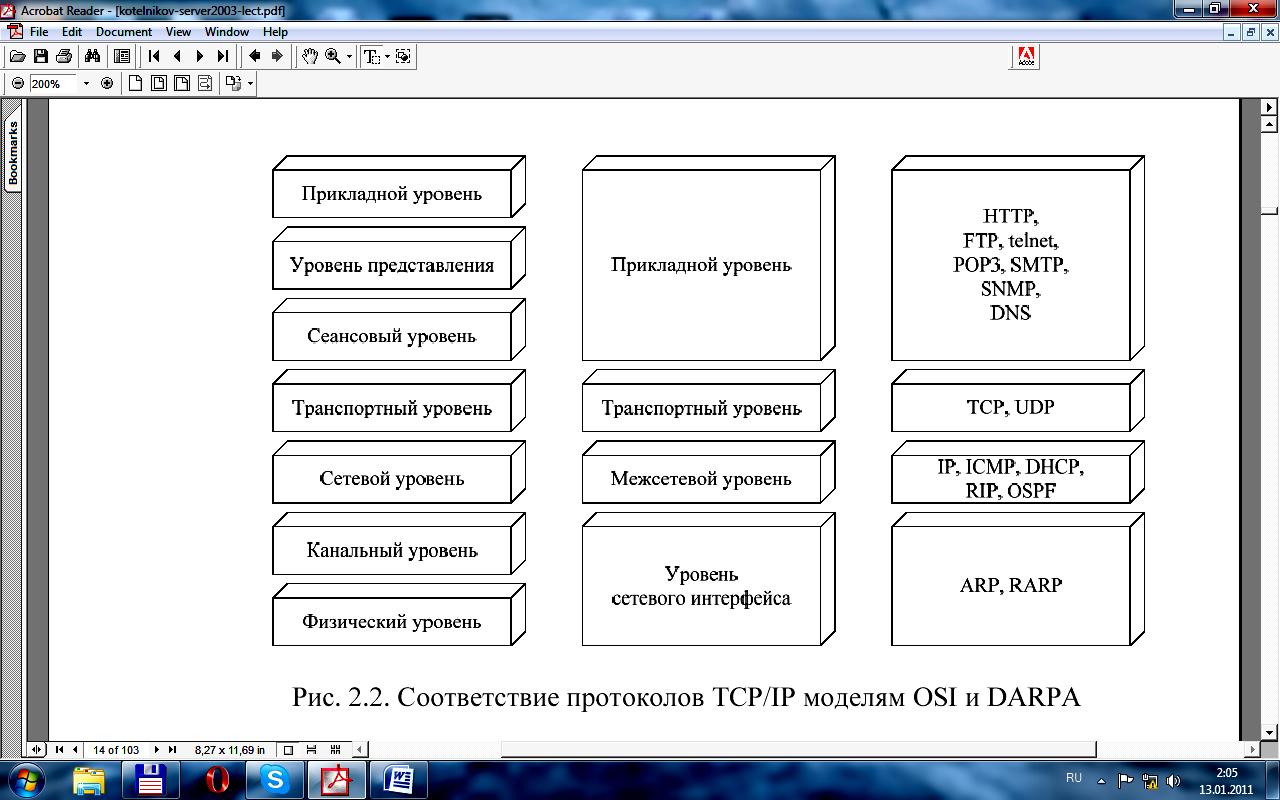

В основе структуры TCP/IP лежит не модель OSI, а собственная модель, называемая DARPA (Defense ARPA – новое название Агентства по перспективным исследовательским проектам) или DoD (Department of Defense – Министерство обороны США). В этой модели всего четыре уровня. Соответствие модели OSI модели DARPA, а также основным протоколам стека TCP/IP показано на рис. 2.2.

С ледует заметить, что нижний уровень модели DARPA – уровень сетевых интерфейсов – строго говоря, не выполняет функции канального и физического уровней, а лишь обеспечивает связь (интерфейс) верхних уровней DARPA с технологиями сетей, входящих в составную сеть (например, Ethernet, FDDI, ATM). Все протоколы, входящие в стек TCP/IP, стандартизованы в документах RFC.

Уровень Приложения

Через уровень Приложения модели TCP/IP приложения и службы получают доступ к сети. Доступ к протоколам TCP/IP осуществляется посредством двух программных интерфейсов (API – ApplicationProgrammingInterface): Сокеты Windows; NetBIOS.

Уровень транспорта

Уровень транспорта TCP/IP отвечает за установления соединения между двумя узлами. Основные функции уровня:

подтверждение информации; управление потоком данных; ретрансляция пакетов.

Aдресат в сети TCP/IPполностью определяется тройкой:

• IP-адресом,

• номером порта

• типом протокола транспортного уровня (UDPили TCP)

Номера портов, используемые для идентификации делятся на три диапазона:

• хорошо известные номера портов (well-knownportnumber)0 – 1023,

• зарегистрированные номера портов (registeredportnumber) 1024 – 49151,

• динамические номера портов (dynamicportnumber)49152– 65535.

Межсетевой уровень

Межсетевой уровень отвечает за маршрутизацию данных внутри сети и между различными сетями. Физический адрес узла, определяемый технологией, с помощью которой построена сеть, в которую входит узел. МАС – 6 байтов: старшие 3 байта - идентификатор, а младшие 3 производителя. IP-адрес, состоящий из 4 байт. DNS-имя, состоит из нескольких частей. Разделены на 2 части: публичные адреса и приватные

Уровень сетевого интерфейса

• Этот уровень модели TCP/IP отвечает за распределение IP-дейтаграмм. Он работает с ARP для определения информации, которая должна быть помещена в заголовок каждого кадра.

5. Серверные операционные системы Windows. Роли сервера.

Все типовые задачи, которые должны решать сетевые операционные системы, фирма Microsoft объединила в виде так называемых ролей серверов:

• Роль файлового сервера. В данном случае сервер предоставляет доступ к файлам и управляет им, позволяет настраивать разрешения, а также квотирование и индексирование.

• Сервер печати. В данном случае организуется доступ к различному периферийному оборудованию.

• Сервер приложений. Сервер, на котором выполняются web-службы, web-приложения, распределенные приложения. При назначении этой роли на сервере автоматически устанавливаются IIS-сервер, MicrosoftNetFramework.

• Почтовый сервер. Сервер, на котором работают почтовые службы (POP3, SMTP). Для серьёзной организации устанавливают MicrosoftExchangeServer.

• Сервер терминалов. Сервер, выполняющий задачи для клиентских компьютеров, которые работают в режиме терминальной службы.

• Сервер удалённого доступа и виртуальной частной сети.Данный сервер осуществляет маршрутизацию сетевого трафика, управляет телефонными соединениями, соединениями через виртуальный частный сети.

• Служба каталогов (ActiveDirectory).Сервер, на котором располагаются хранилища данных каталогов. При использовании данной роли на сервере устанавливается так называемый контроллер домена, который отвечает за вход клиентов в сеть и поиск в хранилище данных каталогов. Служба каталогов неразрывно связана со службой DNS.

• Служба доменных имён (DNS). На сервере запущенаDNS-служба, разрешающая имена компьютеров на IP и наоборот.

• Сервер динамической настройки узлов (DHCP). В данном случае сервер позволяет автоматизировать назначение IP-адресов узлам сети.

• СерверWins (WindowsInternetNamingService).В данном случае запускается служба, позволяющая разрешать имена NetBIOS в IP-адреса и наоборот.

• Сервер потоковогомультимедиавещания. В данном случае сервер предоставляет мультимедийные потоки другим системам сети или интернета. Выбор этой роли приводит к установке служб WindowsMedia (поддерживается в версиях StandartEdition и EnterpriseEdition).

Ключевые моменты в WindowsServer 2003:

• Службакаталогов ActiveDirectory.

• Система IntelliMirror – совокупность средств конфигурирования, поддерживающих зеркальное отображение пользовательских данных и параметров среды, а также позволяющая выполнять централизованное администрирование.

• Наличие WindowsScriptHost – сервер сценариев Windows, предназначенный для автоматизации наиболее распростанённых задач администрирования.
