57. Пневмотранспорт сыпучих м-лов. Система всасывающая

Пневмотранспортными установками перемещают сы-пучие материалы по трубам с помощью сжатого или разреженного воздуха. Применяют для погрузки, раз-грузки и перемещения таких строительных м-лов, как цемент, песок, известь, опилки и др.

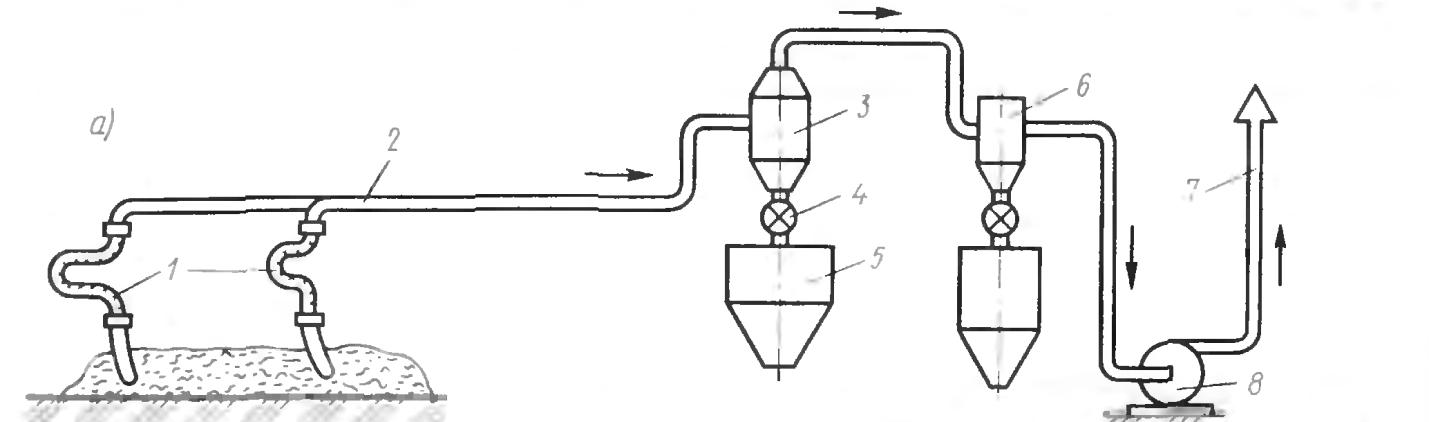

В таких установках загрузка и транспортирование материала производится в результате разрежения воздуха в транспортном трубопроводе 2, создаваемого вакуум-насосом 8. Материал в транспортный трубо-провод поступает через сопла 1. При этом возможны загрузка материала из нескольких мест и транспорт-ка его в одно место. Из транспортного трубопровода м-л поступает в осадительную камеру 3, где частицы м-ла выпадают из потока воздуха в результате резкого сни-жения скорости воздуха при расширении выходного сечения и через шлюзовый затвор 4 высыпаются в бункер 5. Воздух проходит дальнейшую очистку в фильтрах 6 и в очищенном от материала виде посту-пает в вакуум-насос 8 и далее в атмосферу через трубу 7. Разряжение воздуха в трубопроводе уменьшается по направлению движения материала. Соответственно изменяется и скорость воздуха. В установках всасы-вающего типа она минимальная у сопла и макс-ая у вакуума-насоса.

58. Оборудование для установки напрягаемой арматуры при термическом способе натяжения

Натяжение арматуры осущ-ся удлинением стержней с помощью электронагрева с последующим мех-им креп-лением в нагретом состоянии. Подготовленные стержни укладывают в пневмозажимы электроконтактов, распо-лож-ых на неподвижной опорной стойке и на подвиж-ной стойке, укрепленной на каретке. Провисание стерж-ней предотвращается роликами промежуточной опоры. Пневмозажимы срабатывают одно-вр-но при подаче сжа-того воздуха по шлангам в цил-ры. При нагревании стер-жни удлиняются, каретка смещается, растягивая пружи-ны, и перемещает указ-ль по шкале до упора в кон-ый выключатель, которым дается команда в электрошкаф на отключение тока. Удлиненные при нагреве стержни снимают с устан-ки и укладывают в упоры формы. После снятия стержней каретка с подвижной стойкой посредством пружины возвращается в исходное положение. Электротермический способ натяжения арматуры отличается простотой и надежностью.

59. Оборудование для установки напрягаемой арматуры при механическом способе натяжения.

При механическом натяжении в зависимости от спосо-ба изготовления железобетонных изделий (стендового или поточного) натяжение арматуры осуществляется на стендах или в передвижных формах. Стенды быва-ют пакетные - с образованием струнопакетов вне фор-мовочной площадки, и протяжные, у к-ых арматурные пакеты формируют непосредственно на формовочной площадке. Натяжение арматуры на пакетных стендах производится с помощью гидравлических домкратов (передвижных, переносных, подвесных) длинноход-ных или короткоходных. Домкрат состоит из тележки, рамы, горизонтально расположенного гидроцилиндра, шток которого соединен с задней траверсой, передней траверсы, соединенной с траверсой тягами , насосной станции и пульта управления.

60. Оборудование для гибки арматуры.

Гибка арматуры используется для получения отгибов арматурных стержней, крюков, полухомутиков, хому-тиков, спиралей, сеток и других арматурных элемен-тов. Для гибки арматуры применяют ручные и привод-ные станки различных типоразмеров. Они изготовле-ны по одной схеме и отличаются только оформ-ем от-д-ых узлов, а также диаметром изгибаемых стержней, конструкций привода, мощностью электродвигателя и габаритами.
