54. Вибраторы глубинные. Принцип работы.

Вибраторы прим-ся для уплотнения бетонной смеси при укладке в сооружения или изготовлении ж/б-ых конструкций с целью повышения прочности и пл-ти бетона. Вибраторами называют механизмы, совер-шающие частые колебания небольшого размаха, к-ые сообщаются при вибрировании частицам бетонной смеси, в результате чего частицы сами колеблются относительно некоторого среднего положения. По способу передачи колебаний на бетонную массу виб-раторы : глубинные вибраторы с гибким валом (рис. 205, г) вибрирующий элемент 2 помещен внутри рабочего органа - наконечника 7. Он получает враще-ние от электродвигателя 6 через гибкий вал, У внутр-их вибраторов со встроенным двигателем (рис. 205, д) вибрирующий элемент с двигателем помещен внутри наконечника. Для уплотнения бетонной смеси глу-бинные - наконечником погружаются в бет-ую смесь. После уплотнения бетонной смеси в пределах радиуса действия вибратор перемещается на следующую позицию. Толщина уплотняемого слоя внутренними (глубинными) - до 30-40 см.

Рис. 205. Вибраторы:

в - наружный; г - внутренний с гибким валом; д - внутренний со встроенным электродвигателем (вибробулава): / - корпус электродвигателя; 2 - вибрирующий элемент; 3 - площадка; 4 - виброрейка; 5 - тиски; 6 - электродвигатель; 7 - наконечник.

55. Вибраторы наружные. Принцип работы.

Вибратор жестко крепится к опалубке, покоящейся на эластичной основе, так что вибрируются и опалубка, и бетон. Опалубка должна быть прочной и хорошо закрепленной, чтобы предупредить ее повреждение и утечку раствора. Принцип работы поверхностного вибратора таков же, как и глубинного, но частота обычно колеблется в пределах 3000—6000 кол/мин, хотя некоторые вибраторы достигают 9000 кол/мин. Выходная мощность варьирует от 80 до 1100 вт. Наружные вибраторы применяют при производстве сборных бетонных панелей, часто имеющих такую толщину и форму, что глубинный вибратор не может быть использован. При применении наружного вибратора бетонную смесь следует укладывать слоями определенной толщины, так как в противном случае воздух не может выделиться через слишком большую толщу бетона. Положение вибратора по мере бетони-рования необходимо изменять. Портативные, незак-репленные наружные вибраторы могут применяться на участках, не доступных для другой обработки, но степень уплотнения с помощью вибратора такого типа весьма ограничена. К этому типу относится электр-ий молот, иногда используемый для уплотнения образцов бетона.

56. Пневмотранспорт сыпучих м-лов. Система нагнет-ная

Пневмотранспортными установками перемещают сыпучие материалы по трубам с помощью сжатого или разреженного воздуха. Применяют для погрузки, разгрузки и перемещения таких стр-ых м-ов, как цемент, песок, известь, опилки и др.

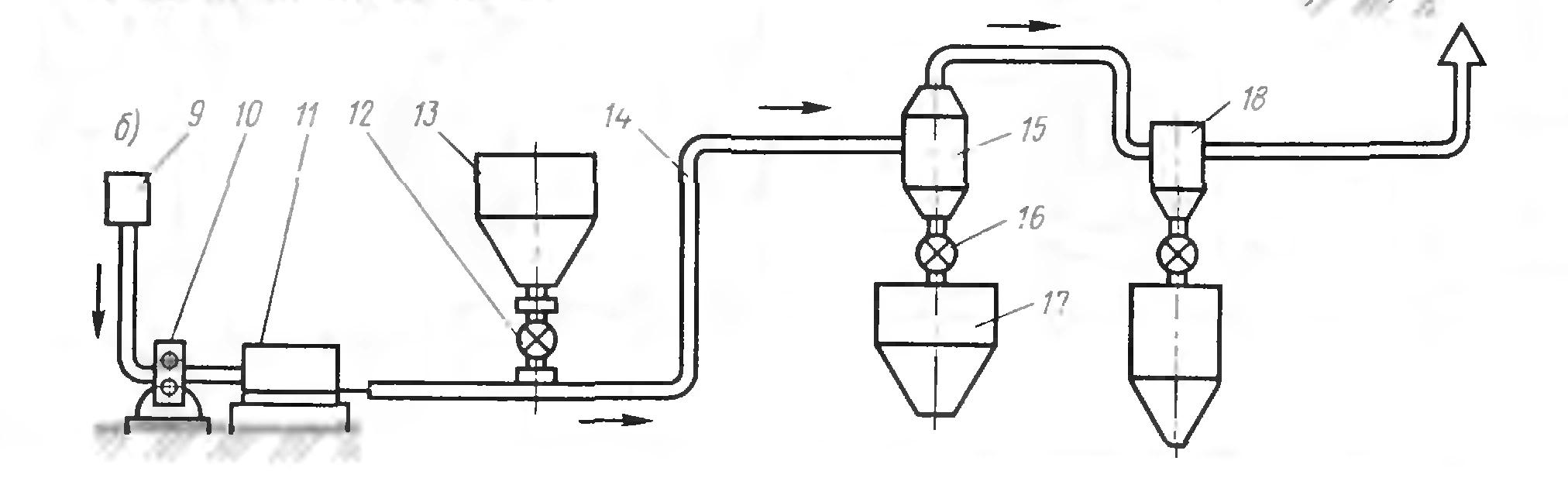

В таких установках перемещение м-ла происходит под действием избыточного давления, соз-мого компрес-сором 10. Материал из бункера подается в загружатель 13, откуда он через затвор 12 под давлением сжатого воздуха по транспортному трубопроводу 14 поступает в осадительную камеру 15 и через шлюзовой затвор 16 в бункер 17. Воздух, пройдя фильтры 18, выбрасыва-ется в атмосферу. Для сжатия и нагнетания воздуха применяются компрессоры с давлением до 0,8МПа. Засасываемый воздух через воздухоприемник 9 очи-щается от пыли и далее поступает в воздухосборник 11, который предназначен для определенного запаса сжатого воздуха и равномерного перемещения материала по трубам
