52. Бетононасосы. Принцип работы.
Бетононасосы представляют собой поршневые насосы, предназначенные для транспортирования пластичной бетонной смеси на расстояние по горизонтали до 300 мили по вертикали до 40 м. Они изготовляются одно-цил-ые и двухцилиндровые, производ-ью 5, 10, 20 и 40 м3/ч. Готовая бетонная смесь загружается в бункер (рис. 203), дополнительно перемешивается смесителем 5 и поступает в расположенную под ним камеру побу-дителя 4, откуда вращающимся валом с лопатками проталкивается в камеру клапанной коробки. Смеси-тель приводится во вращение от двигателя 6 через ременную передачу, а побудитель - от коленчатого вала 10. Поршень 12 насоса совершает возвратно-поступательное движение под действием шатуна, посаженного на коленчатый вал 10, который получает вращение от двигателя 9. В период всасывания клапан 3 открыт, а нагнетательный клапан 2 закрыт, поэтому бетонная смесь поступает в цилиндр. При нагнетании клапан 2 открыт, а всасывающий клапан 3 закрыт, и бетонная смесь под действием поршня 12 выталкива-ется в бетоновод. Клапаны откр-ся и закрываются принуд-но тягами 7 и 8, соединенными с кулисами, установленными на коленчатом валу. Бетононасос станиной 11 монтируется на раме 1 с полозьями или на тележках, перемещающихся по рельсам.
Бетононасосами можно перекачивать пластичные бетонные смеси определенного состава с крупностью заполнителей менее диаметра бетоновода в 2,3 раза для шебня и в 3,8 раза для гравия. Состав бетонной смеси, пригодной для транспортирования бетононасосами, подбирается лабораторией.

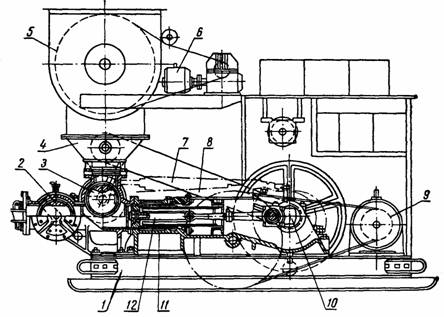

Рис. 203. Бетононасос:
1 - рама; 2 - нагнетательный клапан; 3 - всасывающий клапан; 4 - побудитель;
5 - смеситель; 6 - электродвигатель; 7 и 8 - тяги: 9 - электродвигатель; 10- коленчатый вал; 11 -станина; 12 - поршень.
53.Вибраторы поверхностные. Устройство, принцип работы
Вибраторы применяются для уплотнения бетонной смеси при укладке в сооружения или изготовлении железобетонных конструкций с целью повышения прочности и плотности бетона. Сущность вибрац-ого способа уплотнения заключается в том, что бетонная смесь под действием вибрирования приобретает повышенную подвижность, вследствие которой происходит самоуплотнение бетонной смеси.
Вибраторами называют механизмы, совершающие частые колебания небольшого размаха, которые сообщаются при вибрировании частицам бетонной смеси, в результате чего частицы сами колеблются относительно некоторого среднего положения.
По роду движущей энергии вибраторы разделяются на элетромеханические, электромагнитные, пневматичес-кие и с двигателями внутреннего сгорания. Вибраторы состоят из двигателя, возбудителя колебаний, рабоче-го органа и системы управления. Возбудителями коле-баний являются: неуравновешенные массы (дебалан-сы); планетарные дебалансы с внешней и внутренней обкаткой; массы, совершающие возвратно-поступате-льные движения (электромагнитные якоря, поршни). Наибольшее распространение получили электромеханические вибраторы. По способу переда-чи колебаний на бетонную массу вибраторы делятся на поверхностные площадочные, поверхностные виб-рорейки, наружные, внутренние с гибким валом, внутренние со встроенным двигателем (рис. 205). У поверхностных и наружных вибраторов (рис. 205, а, б, в) вибрирующий элемент 2 встроен в корпус электродвигателя 1, который жестко закреплен на рабочем органе- четырехугольной площадке 3 у поверхностных площадочных вибраторов, площадке удлиненной формы у поверхностных виброреек 4, площадке с тисками 5 для крепления к опалубке у наружных вибраторов. Для уплотнения бетонной смеси поверхностные вибраторы устанавливают на поверхность укладываемого бетона. Толщина уплотняемого слоя поверхностными вибраторами до 20- 30 см.

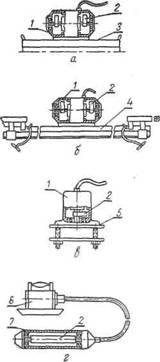

Рис. 205. Вибраторы:
а - поверхностно-площадочный; 6-поверхностная виброрейка; / - корпус электродвигателя; 2 - вибрирующий элемент; 3 - площадка; 4 – виброрейка
