1.Сварные соединения и их расчет
Сварное соединение — неразъёмное соединение, выполненное сваркой.
Осн. типы сварных соед-ний:
-Стыковое
-Нахлёсточное
-Угловое
-Тавровое
-Торцовое

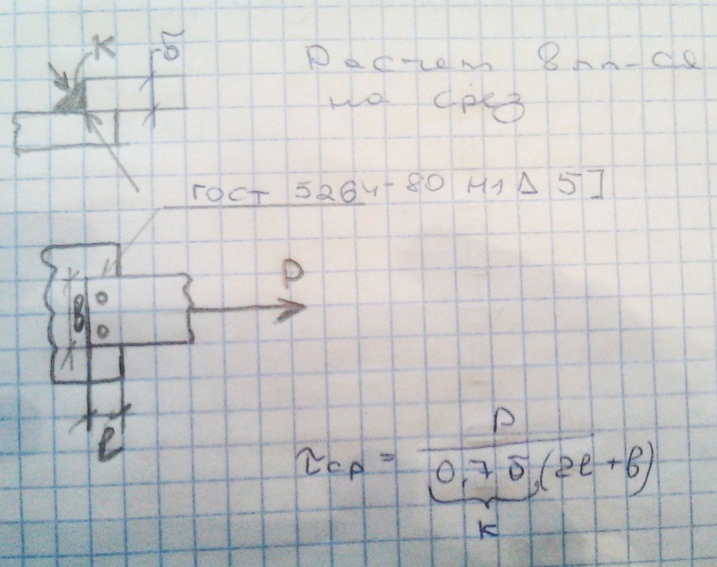

Обозначение швов:
-шов
монтажный
-шов
выполнен по замкнутой линии
-шов
прерывистый
-
шов выполнен по незамкнутой линии
2.Заклепочные соед-я и их расчет
Заклёпочное соединение — неразъёмное соединение деталей при помощи заклёпок.
-Расположение заклепок:

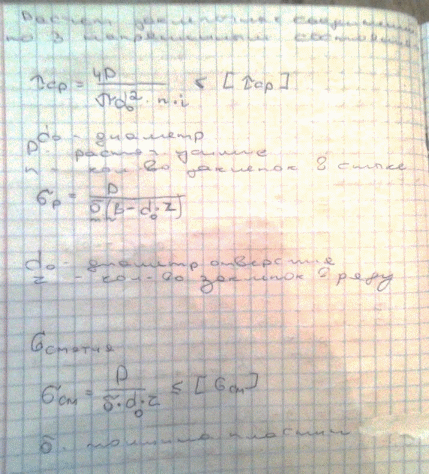

а) При рядовом расположении заклепок шаг заклепок t ≥ Зd;
б) При шахматном расположении расстояние между центрами заклепок по диагонали td ≥ 3,5d
в) Расстояние от центра заклепки до свободной кромки по направлению действия силы t1 ≥ 2d при необрезных кромках и t1 = 1,5d при обрезных;

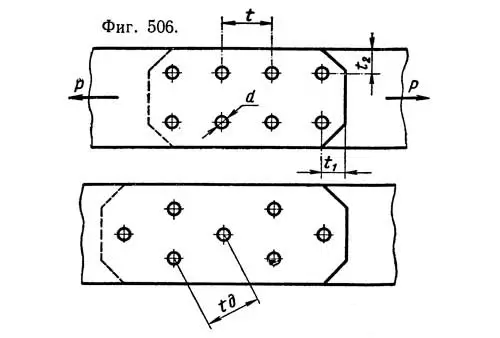

г) Расстояние до свободной кромки в направлении, перпендикулярном к действию силы: t2 ≥ 1,5d при необрезных кромках и t2 ≥ 1,2d при обрезных кромках (фиг. 506).
-Виды заклепок:
Заклепки изготовляют чаще всего из мягкой стали и реже из меди, латуни и алюминия. По форме головок заклепки подразделяются на несколько видов.
*Для прочных швов (а) используют заклепки с полукруглой 1, плоскоконической 2, плоской (бондарные) 3 и полупотайной 4 головками.
*Для прочно-плотных швов (б) - заклепки с полукруглой 1, полупотайной 2, конической 3 головками и конической головкой 4 с подголовком.
*Для плотно-прочных и прочных швов с потайной головкой (в).
-По способу соединения листов:
В нахлестку, когда один лист накладывают на другой; с одной или двумя накладками, когда листы подводят в стык и соединяют наложенные на них одной или двумя накладками.
3.Резьбовые соед-я и их расчет.
Классификация резьбовых соед-ий:
*болтовое соединение(а);
*винтовое соединение(б);
*шпилечное соединение(в).
б) в)
По профилю витков резьбы:

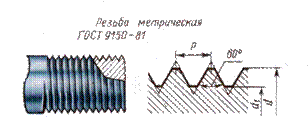

*Метрическая резьба наиболее часто применяется в крепежных деталях (винты, болты, шпильки, гайки).
* Трубная цилиндрическая резьба прим-ется для соед-ния труб, где требуется герметичность. Профиль резьбы - равнобедренный треугольник с углом при вершине 55°.
* Трубная коническая резьба. Профиль конический резьбы – равнобедренный треугольник с углом 55° при вершине, биссектриса которого перпендикулярна к оси конуса.
*Трапецеидальная резьба. Профиль трапецеидальной резьбы – равнобочная трапеция с углом 30° между ее боковыми сторонами.
* Прямоугольная резьба
.

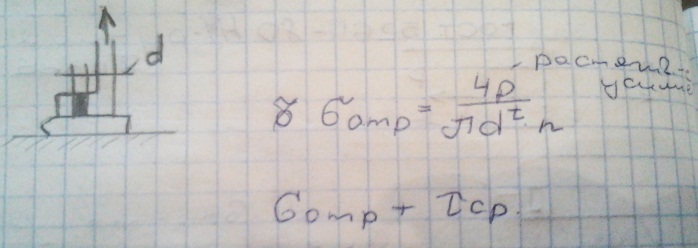

Условия
прочности болта имеют вид
,
где i — число плоскостей среза;
— условная площадь смятия, причем если
, то в расчет (при одинаковом материале
деталей) принимается меньшая величина.
4.Определение придаточного числа для механических передач зацеплением
К группе передач мех-ого дв-ния зацеплением относятся зубчатые, червячные и цепные передачи. В этих передачах дв-ние передаётся за счёт силового воздействия зацепляющихся друг с другом эл-тов ведущего звена на эл-ты ведомого.
Передаточное
число для зубчатой передачи:
,
где n1,, n2 – частота вращения колёс, об/мин,
w1,, w2 – углов. ск-ть,
d1 , d2 – диам. колеса,
z1 , z2 – число зубьев.
u<1 – понижающая передача,
u>1 – повышающая передача.
Передаточное
число для цепной передачи:
,
где z1 , z2 – число зубьев.
Передаточное
число для червячной передачи:
,
где n1,, n2 – частота вращения колёс, об/мин,
w1,, w2 – углов. ск-ть,
z1 , z2 – число зубьев.
