42. Роторные поворотные экскаваторы. Схемы. Параметры.

Роторный поворотный экскаватор — землеройная ма­шина с рабочим органом в виде ковшового колеса (ротора), вращающе­гося на конце стрелы, которая во время разработки грунта повора­чивается вокруг вертикальной оси одновременно с вращением ротора, Отделяемый от массива грунт выгружается из ковшей под действием силы тяжести. Через воронку с питателем на конце стрелы грунт по­падает на ленточный конвейер на стреле ротора. Далее поток грунта через узел перегрузки в центральной цапфе попадает на отвальный конвейер с воронкой на конце.

Роторные экскаваторы относятся к наиболее мощным, крупнораз­мерным и эффективным землеройным машинам. Их производительность достигает нескольких тысяч кубических метров грунта в час при вы­соте забоя и радиусе резания до нескольких десятков метров.

Благодаря непрерывности действия стоимость разработки грунта роторными экскаваторами в сочетании с конвейерным транспортом меньше, чем одноковшовыми экскаваторами с автомобильным транс­портом в соответствующих условиях.

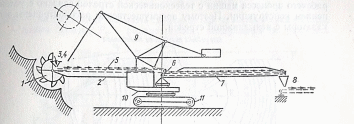

1 — ковшовое колесо (ротор);2 — стрела; 3,4 — загрузочная воронка и питатель на стреле ротора; 5 — стреловой конвейер; 6 — узел перегрузки грунта; 7 — отвальный конвейер; 8 — перегрузочная воронка; 9 — надстройка; 10 — поворотная платформа; 11 — ходовое устройство; 12 — конвейер стрелы противовеса.

По мощности роторные экскаваторы делят на машины большой средней и малой мощности. К первым относятся экскаваторы с теоретической производительностью более 2000 м⁸/ч, ко вторым — с произ­водительностью от 1000 до 2000 м³/ч и к третьим — с производитель­ностью меньше 1000 м³/ч. К этой категории машин относятся строитель­ные роторные экскаваторы, которые выпускаются на базе одноковшовых экскаваторов.

По форме срезов грунта в плане забоя роторные экскаваторы делят на машины, образующие концентрические и серповидные срезы грунта.

Серповидные срезы грунта дают экскаваторы с невыдвижной стре­лой ротора. Для постоянства их производительности при неизменной скорости вращения ротора необходимо изменять скорость поворота стрелы. После каждого среза грунта такие экскаваторы необ­ходимо передвигать в плане забоя на расстояние, равное наибольшей толщине среза. Во избежание этого стрелу ротора делают телескопической: вместо передвижек экскаватора после среза грунта выдвигается только стрела; отпадает необходимость в изменении ско­рости поворота стрелы ротора, толщина срезов грунта в плане забоя остается практически постоянной и экскаватор следует передвигать только на длину возможного выдвижения стрелы. Однако упрощение рабочего процесса машин с телескопической стрелой связано с услож­нением конструкции. Поэтому преимущественно распространены экс­каваторы с невыдвижной стрелой.

По приводу различают электрические (наиболее широко применя­емый тип), дизель-электрические и электрогидравлические машины; привод, как правило, многодвигательный.

По степени подвижности разгрузочного конвейера различают ротор­ные экскаваторы с неповоротным и поворотным конвейерами. Разгруз­ка машин второго типа возможна в одну точку; конвейер поворачивает­ся в сторону, противоположную поворотному движению стрелы ротора.

Среднее удельное усилие резания роторных экскаваторов в расчет­ном поперечном сечении среза достигает 0,7—0,8 МПа. При этом ро­торные экскаваторы могут разрабатывать даже плотные грунты (тя­желую глину, мел, мергель и др.).

Средняя удельная сила резания специальных роторных экскава­торов с повышенным усилием резания составляет 1,2—1,5 МПа и вы­ше, что позволяет применять их для разработки полускальных грун­тов и соответствующих им по крепости полезных ископаемых.
