5.5 Выбор коммутационной аппаратуры в начале отходящих линий от подстанций энергосистемы и на вводе гпп и цтп

Выбор и проверка выключателей производится по следующим параметрам:

по номинальному напряжению

, (5.10)

по длительному току

, (5.11)

где Iраб.утяж - рабочий ток выключателя в наиболее тяжелом режиме.

, (5.12)

по номинальному току электродинамической емкости

- симметричному

(5.13)

- асимметричному

(5.14)

по номинальному току отключения

- симметричному

, (5.15)

Если условие соблюдается, а , то допускается проверка по отключающей способности производить по полному току КЗ:

, (5.16)

где н - процентное содержание апериодической составляющей в токе короткого замыкания. Определяется по зависимости н = f () (рис. 5.3), здесь  = tз.мин + tв - время от начала короткого замыкания до отключения выключателя; tз.мин = 0.01 с - минимальное время действия релейной защиты; tв - собственное время отключения выключателя по каталогу;

по номинальному импульсу квадратичного тока (термической стойкости).

(5.17)

Паспортные данные для выключателя Iн, Iдин, Iотк, Iтер, tтер, tв приведены в справочниках [П. 11].

Разделители выбираются по нормальному напряжению (Uc  Uн), нормальному длительному току (Iраб. утяж  Iн), а в режиме короткого замыкания повторяются по электродинамической (iуд.макс.  Iдин) и термической (Вк  Вк.доп) стойкости. Паспортные данные указанных аппаратов приведены в справочнике.

Для защиты оборудования ГПП от пере напряжений выбираются ОПН.

Результаты выбора и проверки аппаратов по каждому виду рекомендуется сводить в таблицу по форме 5.1.

Таблица 5.1

Параметры аппарата	Данные установки	Каталожные данные

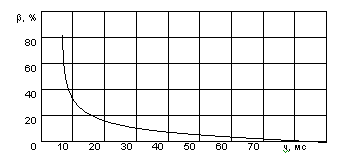

рис 5.3 Кривая зависимости Вн от r

6. Выбор схем распределительной сети предприятия

1. Расчет питающих линий и выбор напряжения

Внутризаводское электроснабжение промышленных предприятий и установок осуществляется в основном с помощью электрических сетей напряжением 6, 10, 35, 110, 220 кВ. Основными вопросами при построении рациональных и экономических систем электроснабжения промышленного предприятия являются вопросы выбора схем электроснабжения, а соответственно и выбор напряжений питающих и распределительных сетей.

В питающих и распределительных сетях средних предприятий принимается напряжение 6 - 10 кВ.

Выбор величины напряжения распределительных сетей предприятия зависит от величины нагрузок на напряжение 6 и 10 кВ. Критерием выбора являются технико - экономические показатели, в первую очередь приведены затраты, которые расчитываются как для сети, так и для понижающих подстанций.

В курсовом проекте дается только техническое обоснование величины напряжения, при этом следует рассмотреть несколько вариантов.

0. Согласно “Инструкции по проектированию электроснабжения промышленных предприятий СН 174 - 74” для распределительных сетей следует применять, как правило, напряжение 10 кВ. Это решение однозначно принимается при отсутствии электроприемников на напряжение 6 кВ.

1. При установке на ГПП трансформаторов мощностью 25 МВА и более и наличии нагрузки на напряжение 6 кВ, составляющей 40 -60 % общей нагрузки предприятия, наиболее экономичной является схема электроснабжения с использованием трансформаторов с расщепленными вторичными обмотками на 10 и 6 кВ и распределительной сетью на два напряжения. При меньшей доли нагрузки электроприемников на напряжение 6 кВ целесообразно принимать трансформаторы с расщепленными вторичными обмотками на напряжение 10 кВ, а электроприемники напряжением 6 кВ запитывать от групповых или индивидуальных трансформаторов, понижающих напряжение с 10 кВ до 6 кВ.

2. При установке на ГПП трансформаторов мощностью 16 МВА и менее с нерасщепленными обмотками и наличии электроприемников на напряжение 6 кВ практически во всех случаях целесообразно выбирать напряжение 6 кВ, так как иначе в общей стоимости расчетных затрат удельный вес согласующих трансформаторов 10 / 6 кВ будет значительным.

3. Если нагрузка электроприемников на напряжение 6 кВ превышает 60 -70% общей нагрузки предприятия, то целесообразно ограничится одним напряжением 6 кВ.
