16. Определение несущей способности свай динамическим методом и по данным испытания статической нагрузкой.

Динамический метод

В этом случае несущая способность грунта Fd определяется по величине отказа свай

Отказ сваи – величина погружения сваи за один удар молота или за одну минуту при вибропогружении

Энергия погружения сваи E=G*h

G- энергия удара (вибропогружения);

A – площадь поперечного сечения сваи;

mc – масса сваи, наголовника, подбабка;

η – коэффициент принимаемый в зависимости от материала сваи;

ε – коэффициент восстановления удара молота.

Статические испытания

Условия испытаний статистической нагрузкой

• Испытания грунтов проводят после “отдыха” забивных свай (3 суток) или после набора 80% прочности бетоном буронабивных свай.

• Нагружение свай производят ступенями равными 1/10 от расчетной нагрузки.

• Каждая ступень нагрузки выдерживается до наступления условной стабилизации осадки сваи

Нагрузку при испытании доводят до величины:

• при которой осадка сваи достигает величины 40 мм;

• не менее полуторного значения расчетной несущей способности сваи;

• н е более расчетной несущей способности сваи по материалу

Н есущая способность одиночной сваи (F_d), кН, по результатам полевых испытаний грунтов определяется по формуле

_c — коэффициент условий работы (от 0,8 до 1,0);

_g — коэффициент надежности по грунту;

F_u,_n — частное значение нормативного предельного сопротивления основания сваи, кН

За частное значение предельного сопротивления сваи (F_u) принимается величина нагрузки при которой испытываемая свая получит осадку (S), мм меньшую или равную величине:

S = 0,2∙S_u,mt

где S_u,mt – предельная средняя осадка фундамента здания

17. Определение количества свай в ростверке. Конструирование ростверка. Проверка несущей способности наиболее нагруженной сваи в ростверке.

Количество свай в ростверке отдельно стоящего фундамента под колонны определяется по формуле:

– расчетная нагрузка на уровне подошвы ростверка

– коэффициент надежности принимаемый .

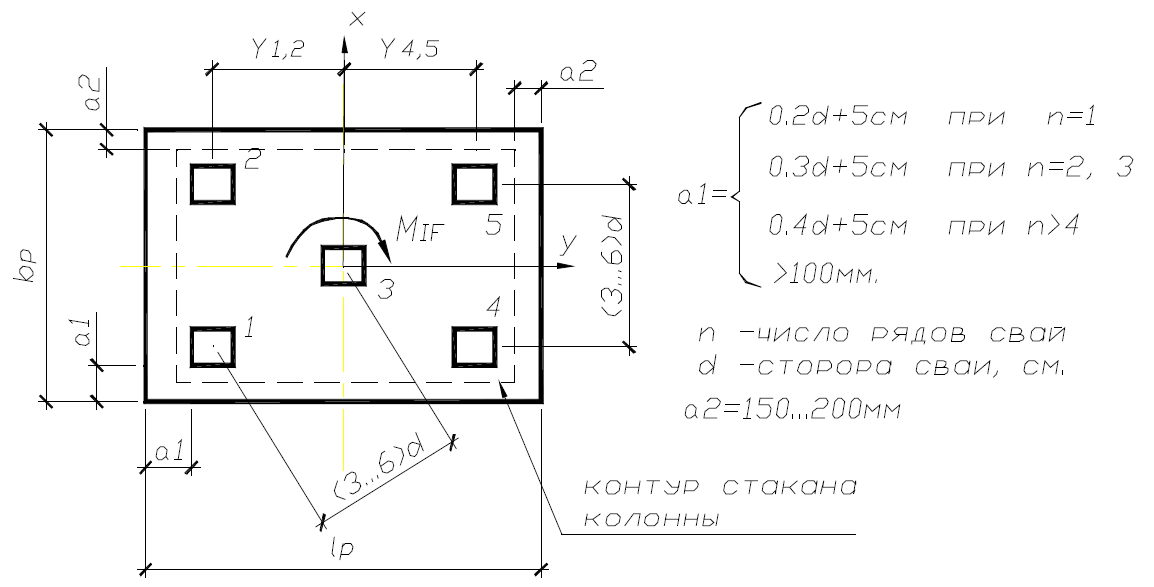

При проектировании окончательных размеров ростверка необходимо выполнение следующих конструктивных требований:

• сваи равномерно распределяются по длине и ширине ростверка. Рекомендуется симметричное расположение свай для отдельно стоящих фундаментов, одно-, двухрядное расположение свай для ленточных фундаментов;

• расстояние между осями свай принимается не менее 3d и не более 6d (где d − сторона поперечного сечения сваи);

• размеры ростверка в плане принимаются кратными 300мм;

• расстояние от наружной грани сваи до грани ростверка принимается не менее 100мм;

• размеры ростверка в плане рекомендуется назначать на 150-200 мм больше размеров вышележащих фундаментных конструкций (для столбчатых фундаментов это размеры стакана под колонну);

• высота ростверка принимается по расчету на продавливание но не менее 400мм;

Д ля фундаментов с внецентренным загружением должно выполняться условие:
