4. Змішаний дільник напруги

Схема змішаного дільника напруги наведена на рис. 3.13.

Рисунок 3.13 – Заступна схема змішаного дільника напруги

Рисунок 3.14 –Схема приєднання високовольтного дільника напруги до об’єкта , на котрому виконується вимірювання високої напруги

Складність в настроюванні змішаного дільника напруги полягає в тому, що по і повинні бути однаковими . Складно розрахувати . Він має переваги омічного і ємнісного дільників, тобто можна вимірювати короткі та довгі сигнали. Недоліки: складність виготовлення і дорожнеча.

Дільник повинен приєднуватися безпосередньо до об’єкта випробувань, а не через довгі провідні шини (рис. 3.14).

6. Перенапруги і захист від них

1. Класифікація перенапруг

Перенапруга – будь-яке підвищення напруги в електричній мережі, що є більшим за максимальну робочу напругу залежно від класу напруги.

При перенапругах створюються тяжкі умови для роботи ізоляції, оскільки вони можуть в багато разів перевищувати .

Рисунок 4.1 – Класифікація перенапруг в СЕП

Перенапруги поділяються на:

1. Зовнішні (грозові);

2. Внутрішні (перехідні процеси в електричних мережах).

Необхідно знати такі характеристики перенапруг:

1. Максимальне значення амплітуди напруги при перенапругах чи кратність перенапруг:6641Equation Chapter (Next) Section 4

67467\* MERGEFORMAT (.)

2. Тривалість впливу перенапруги.

3. Форма кривої перенапруги (аперіодична, коливальна, високочастотна і ін.).

4. Ширину охоплення елементів електричної мережі.

Всі перелічені характеристики мають стохастичну природу і мають значний статистичний розкид, котрий обов’язково враховується при розрахунках. Для ізоляції високовольтних пристроїв низьких класів напруги ( ) найбільш небезпечними є грозові перенапруги. Їх ізоляція витримує комутаційні перенапруги будь-якої кратності.

Для ізоляції високих і надвисоких класів напруг ( ) найбільш небезпечними є комутаційні перенапруги.

Тому на низьких класах напруги обмежують спеціальними пристроями тільки грозові перенапруги, а на високих класах примусово обмежують і внутрішні перенапруги.

2. Внутрішні перенапруги

Найбільш різноманітні внутрішні перенапруги. Причини виникнення внутрішніх перенапруг дуже різноманітні (вимкнення лінії, трансформаторів та інші перемикання; обриви фаз; КЗ, перекриття ізоляторів і пробій).

Внутрішні перенапруги викликаються коливаннями енергії, що запаслася в елементах мережі чи поступаючих з в мережу від джерел енергії (конденсатори, індуктивності); поглиначі енергії (активні опори , корона, провідність ізоляції). Внутрішні перенапруги поділяються на комунікаційні, квазістаціонарні (усталені), стаціонарні.

Умовно розвиток перенапруги графічно можна представити у відповідності до рис. 4.2.

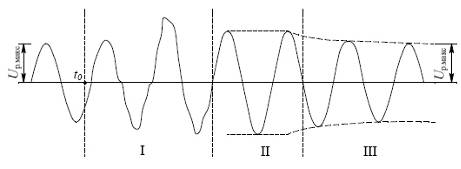

Рисунок 4.2 – Вигляд напруги мережі при наявності внутрішніх перенапруг: - момент комутації

І стадія – перехідний процес (комутаційні перенапруги). Триває декілька періодів.

ІІ стадія – умовно усталений стан (квазістаціонарна). Перехідний процес закінчився, але параметри мережі інші, тому висока напруга, а регулятори напруги на генераторах ще не встигли спрацювати.

ІІІ стадія – робота регуляторів напруги біля генераторів. Зниження напруги до нової усталеної робочої напруги.

Збільшення довжини і класу напруги лінії призводить до збільшення енергії в елементах мережі та, як наслідок, до збільшення кратності перенапруг. В зв’язку з цим для ліній класу здійснюється примусове обмеження перенапруг до рівнів:

Обмеження перенапруг здійснюється захисними розрядниками (РЗ), трубчастими розрядниками (РТ), вентильними розрядниками (РВ), нелінійними обмежувачами перенапруг (ОПН) та схемними рішеннями (реактори, конденсатори, активні опори і ні.).
