Постоянный ток

Постоянным током называется электрический ток, который не изменяется во времени по направлению. Источниками постоянного тока являются гальванические элементы, аккумуляторы и генераторы постоянного тока.

Переменный ток

Переменным называется электрический ток, величина и направление которого изменяются во времени. Область применения переменного тока намного шире, чем постоянного. Это объясняется тем, что напряжение переменного тока можно легко понижать или повышать с помощью трансформатора, практически в любых пределах. Переменный ток легче транспортировать на большие расстояния.

Силой тока называется физическая величина  , равная отношению количества заряда  , прошедшего за некоторое время   через поперечное сечение проводника, к величине этого промежутка времени.

По закону Ома сила тока   для участка цепи прямо пропорциональна приложенному напряжению   к участку цепи и обратно пропорциональна сопротивлению  проводника этого участка цепи :

Единица измерения в СИ — 1 Ампер (А) = 1 Кулон / секунду.

Для измерения силы тока используют специальный прибор — амперметр (для приборов, предназначенных для измерения малых токов, также используются названия миллиамперметр, микроамперметр, гальванометр). Его включают в разрыв цепи в том месте, где нужно измерить силу тока. Основные методы измерения силы тока: магнитоэлектрический, электромагнитный и косвенный (путём измерения вольтметром напряжения на известном сопротивлении).

В случае переменного тока различают мгновенную силу тока, амплитудную (пиковую) силу тока и эффективную силу тока (равную силе постоянного тока, который выделяет такую же мощность).

Пло́тность то́ка — векторная физическая величина, имеющая смысл силы тока, протекающего через единицу площади. Например, при равномерном распределении плотности тока и всюду ортогональности ее плоскости сечения, через которое вычисляется или измеряется ток, величина вектора плотности тока:

Билет 23

Сопротивление проводника. Величина R называется электрическим сопротивлением проводника. Единица сопротивления - 1 Ом. Для однородного цилиндрического проводника

где l - длина проводника; S - площадь его поперечного сечения;   - зависящий от свойств материала коэффициент, называемый удельным электрическим сопротивлением. В системе СИ единица измерения   есть  .

закон Джоуля-Ленца - количество теплоты, которое выделяется в проводнике с током, пропорционально квадрату силы тока, времени его прохождения и сопротивлению проводника.

закон Джоуля-Ленца в дифференциальной форме можно представить как:

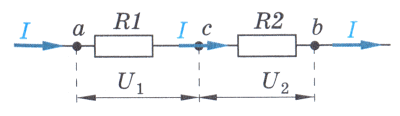

Последовательное соединение проводников

Последовательное соединение проводников — это такое соединение, при котором конец предыдущего проводника соединяется с началом только одного — следующего:

При последовательном соединении соротивление равно сумме сопротивлений всех проводников (R = R₁ + R₂), сила тока остаётся постоянной (I = const) по закону сохранения заряда,а напряжение, как и сопротивление, равно сумме напряжений на каждом участке (U = U₁ + U₂).

Параллельное соединение проводников

Параллельное соединение проводников — это такое соединение, при котором все проводники подключены между одной и той же парой точек (узлами):

Узел — точка разветвления цепи, в которой соединяются не менее трёх проводников.

Сила тока при параллельном соединении равна сумме сил тока на каждом проводнике (I = I₁ + I₂), напряжение остаётся постоянным (U = const). А вот с сопротивлением всё не так просто: сопротивление характеризует проводимость (G) проводника, проводимость — величина, обратно пропорциональная сопротивлению (G = 1/R), измеряется в сименсах (1 См = 1 Ом^-1) и при параллельном соединении равна сумме проводимостей всех проводников (G = G₁ + G₂), следовательно 1/R = 1/R₁ + 1/R₂.
