29 Индуктивные преобразователи

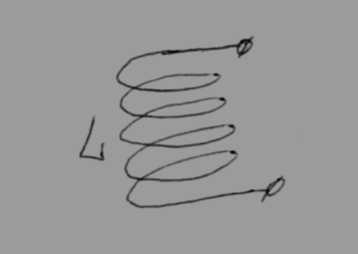

Эквивалентная схема индукт. преобр.:
Для правильного подключения индукт. датчика в измерит. цепи необходимо представить его электрич. схему. Такие схемы наз. схемы замещения. В измерительной технике использ. 2 вида эквивалентной схемы:

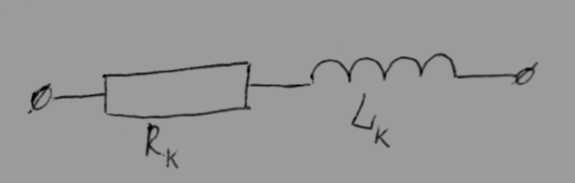

для низкочастотных L-датчиков
R=ρ(l/S)

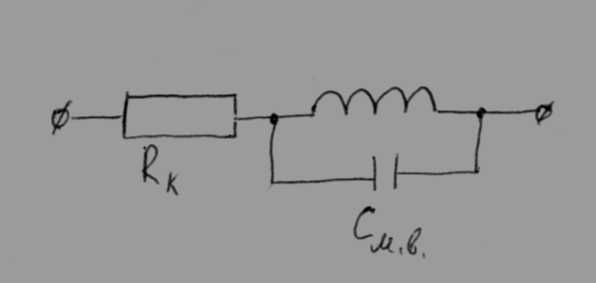

для высокочастотных L- датчиков (f<10-30 кГц)
Cм.в
Чем больше частота, тем больше См.в
Статические характеристики индуктивных преобразователей:
ПИП ИП

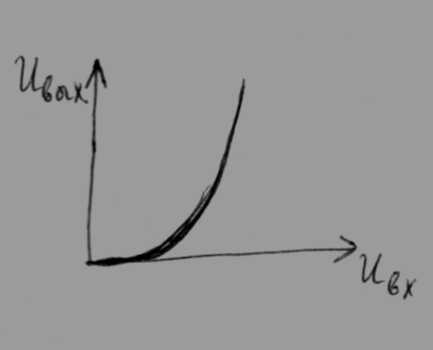

Статическая харак-ка – зависимость вых. сигнала от велечины вх.
Учитывая сложную функциональную зависимость магнитной проницаемости катушки статич. характеристики нелинейны.

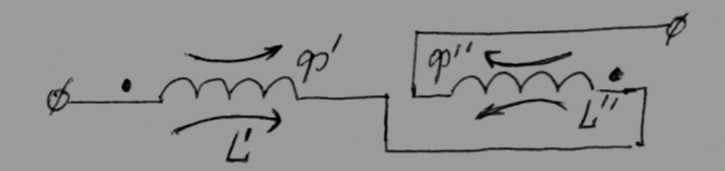

Для устранения нелин. статич. хар-ки используют разбиение индукт. преобразователя на 2 части включенные между собой встечно или дифференциально. Бывают включения L- катушки согласное и встречное.
1)
2)
Достоинство диффер. включения не только в линеаризации статич. хар-ки, но и в увелич. чувствительности, возможность перемещения в обоих направлениях.

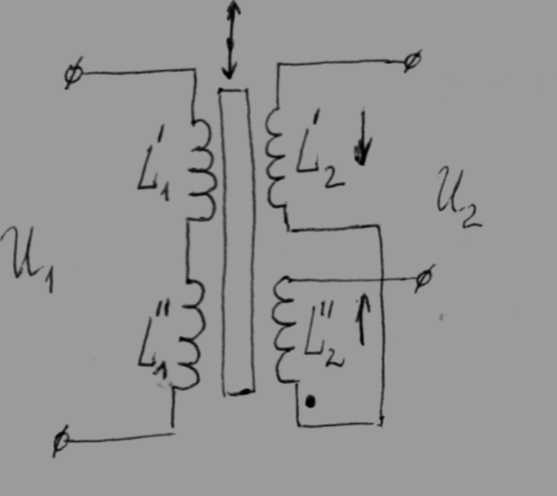

В измерительной технике на основе такого включения используют диффер. трансформатор, представляющий из себя трансформатор с разделенным на 2 части катушками индуктивности.
При нейтральном расположении сердечника:
а) U2=0 – ЭДС и соответствующее им напряжение равны и направлены противоположно др. др.
б) при смещении сердечника в любом направлении равенство ЭДС нарушается, на вых. вторичной обмотке возникает напряжение пропорц. перемещению.
U2~l
На статич. харак-ке эта ситуация отображается след. образом:
Достоинство L-преобразователей:
- простота;
- надежность;
- вопроизводимость статич. хар-ки;
- возможность измерений перемещений, Р, Т,v
Недостатки:
- Нелин. статич. хар-ка;
- зависимость от внешних магнитных полей.
20 Емкостные преобразователи
C=εε0·S\d
C
можно изменить, изменяя:
1-
ε=var
(d,S=const)
d
2- S=var
(ε,d=const)
3- d=var(ε,S=const)
Статические характеристики емкостных ПИП, соотв. каждому из способов изменения C, предст-т собой след. зависимости:
1
)с
2)с 3)c
ε
S
d
В первом случаи С=f(ε), ε- диэлектрическая проницаемость диэлектрика, емкостной датчик используется для измерения переменной (e), размеров,t,p, уровней и т.д.
_____
______
Во 2 случае, С=f(S),C- датчик м.использоваться в аналогичных случаях, угловые перемещения.
В 3 случае, С=f(α),C- датчик не исп-ся для измерений небольших переем-ний, поскольку стат. хар-ка в этом случае сильно нелинейно.
Конструкции емкостных ПИП
1 плоскостные конд-ры с подвижным дизл-м ( измер. перемещений)

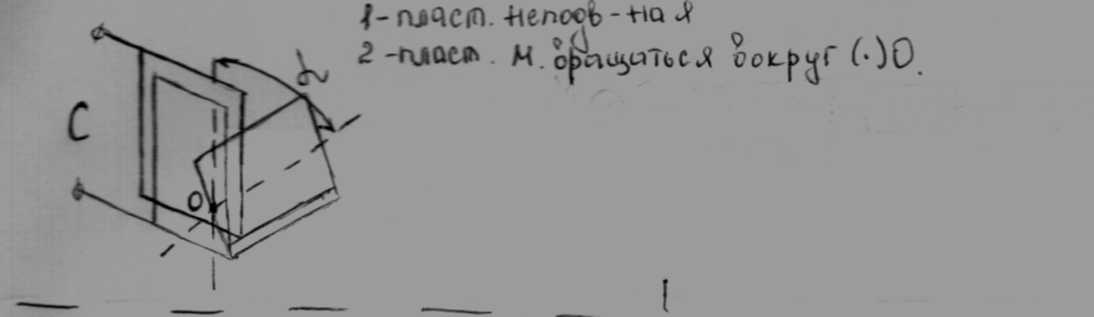

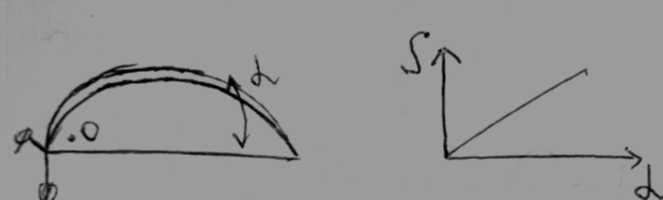

2 плоскостные конд-ры с подв. пластинами ( лин. и углов. пер-ния)стат. хар-ка при измер. угл. пер-ний нелинейна, исп-т специальные формы пластин:

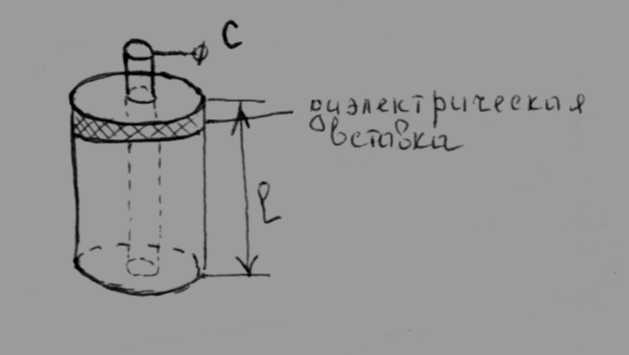

3 для измерения в автомат.следящих устр-вах используют цилиндрические конд-ры:
С=2ΠІε\(ln R\r)
4

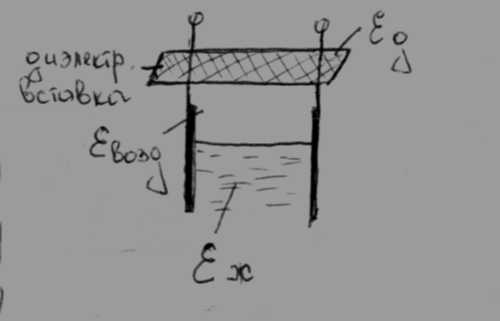

Двухпроводные канд-ры: измер. уровней жидких и сыпучих сред.
ε (εдεвоздεж)
