10.Первичные измерительные преобразователи (пип). Классификация по входным и выходным величинам.
ПИП (датчик, детектор, чувствит-ый элемент) – элемент, предназначенный для преобразования физ.-хим. параметра в электрич-ий сигнал, при этом соотношение между входным и выходным сигналом известно.
Классификация ПИПов основывается:
1.на роде входных сигналов
2.по выходным сигнала (по принципу работы)
Классификация ПИПов по входным сигналам
Основные величины |
Производные величины |
1.Размер величины (длина) |
Толщина, высота, уровень, качество поверхности, вибрации, амплитуда колебаний, давление, ускорение, акустические хар-ки (шум) |
2.Сила |
Вес, механич. напряжение, напор газа или жидкости |
3.Температура |
Теплоемкость, давление, скорость газовой среды, расход жидкости или газа, турбоемкость, яркость, цвет |
4.Световые хар-ки |
Величина светов. потока, освещенность, яркость, спектр-ый состав, длина волны, частота, вращающий момент |
5.Время |
Скорость, ускорение, частота, число оборотов, статич. распределение |
Классификация ПИПов по выходным сигналам (физич. хар-ки)
1.активные ПИПы, в рез-те работы которых появляется электр-ий сигнал в виде ЭДС, тока, напряжения, заряда: -электромагнитные -термоэлектрические -фотоэлектрические - пьезоэлектрические -электрокинетические -пироэлектрические |
2.пассивные ПИПы, для работы которых нужны дополн-ые источники энергии: -параметрические (сопротивление резистивно-активное, емкостное, индукт-ое) -механорезистивные -магниторезистивные -фоторезистивные -полупроводниковые -ионизационные |
11.Реостатный пип.

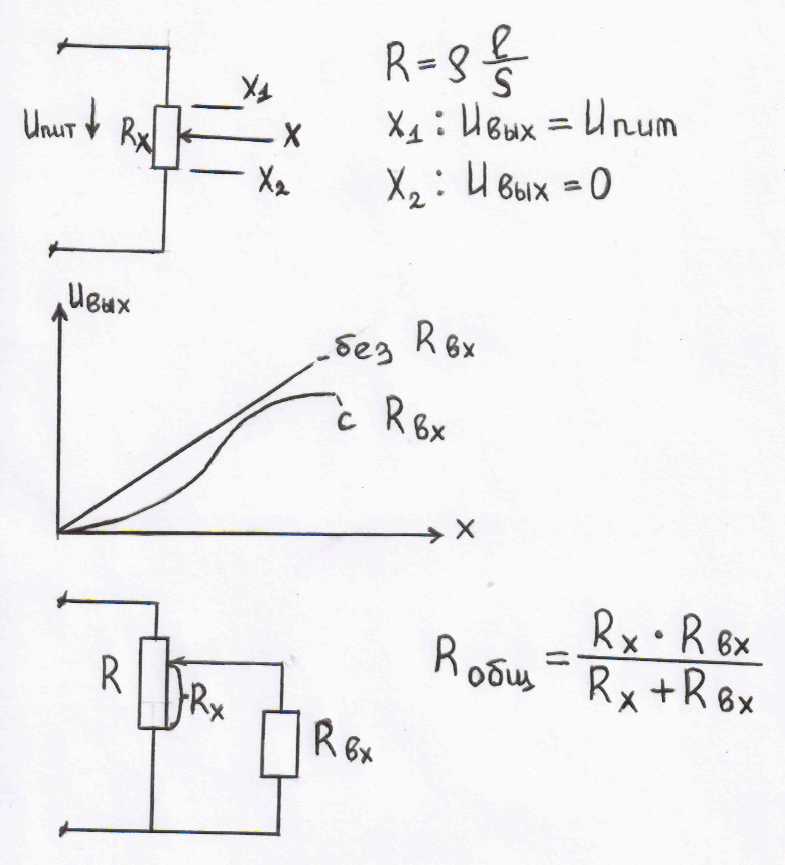

Реостатный ПИП – ПИП, у которого ф-ция сопротивления=ф-ции перемещения R=f(x), х – механическое перемещение. Этот реостат подключен к источнику, у которого у явл-ся функцией передвижения движка х.
1.значит-ое увеличение Rвх измер-ого преобразователя, тогда Rобщ не зависит от Rх

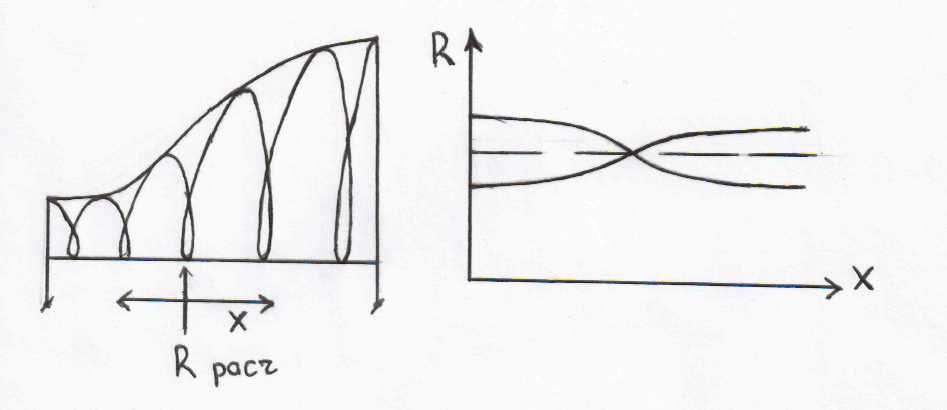

2.графич-ое опр-ние нелинейной хар-ки реостатного преобр-ля с послед-им изготовлением формы реостата обратной этой зависимости
12. Тензо- и пьезорезистивные пип
Тензорезистивные ПИП предназначены для преобразования механических напряжений в изменение сопротивления.
Принцип действия основан на:
изменении длины под действием механического напряжения
F L = f()
R
F
ΔL/L = k*(ΔR/R), где к – коэффициент тензочувствительности
Статическая характеристика тензопреобразователя:
ΔR/R = k*(/E), где Е – модуль управляемости
2. ρ = f()
П
ринцип
действия пьезорезистивных
ПИП

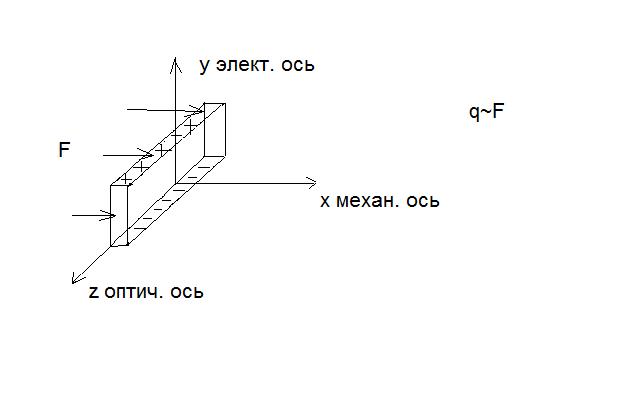

основан на явлении поляризации.
При пропускании тока через образцы, находящиеся в магнитном поле, возникает явление поляризации кристалла.
При пропускании в направлении У, носители заряда (электроны и дырки) отклоняются в поле поляризованного кристалла, что приводит к увеличению длины пробега носителей заряда. С физ-ой точки зрения это равносильно увеличению сопротивления.
Использующиеся материалы это сегнетоэлектрики и антисегнетоэлектрики.
Использование таких чувствительных элементов применяется при измерении величин магнитных полей, перемещений, частоты оборотов. При этом кристалл взаимодействует с полем дополнительного магнита.
