8. Метрологические характеристики си.

Метрологические характеристики(МХ)- называют технические характеристики общие для всех СИ и использующиеся для оценки точности измерения, сравнения СИ между собой и возможности выбора.

Все МХ нормируются.

МХ СИ делятся на 5 групп:

1. характеристики предназначенные для определения результатов измерения

Любое СИ в общем виде представлено следующим образом:

К характеристикам 1-ой группы относят:

• статические хар-ки- это зависимость выходной величины от входной. Y=f(X)

• диапазон измерений

• цена деления шкалы прибора

2.

• систематическая погрешность

• случайная погрешность

3. хар-ки определяющие чувствительность СИ:

   • функция влияния

   • изменение коэф-та преобразования СИ y=kx

   • дополнительные погрешности

4. динамические хар-ки СИ:

• система диф.уравнений описывающих поведение СИ

• передаточная функция

• переходная характеристика

• импульсная характеристика

• амплитудно-частотная

5. хар-ки взаимодействия с подключ-ми устройствами

Любое СИ может быть представлено в виде 4-х полюсника

Оценивается входное сопротивление R_вх , выходное сопротивление R_{вых ,} может меняться в зависимости от того , что подчинено.

9. Статические и динамические характеристики си.

Статические характеристики- называются характеристики отражающие связь между входной и выходной величиной.

y=f(x) U_вых=f(Uвх)

Графические такие зависимости называются градуировочные кривые.

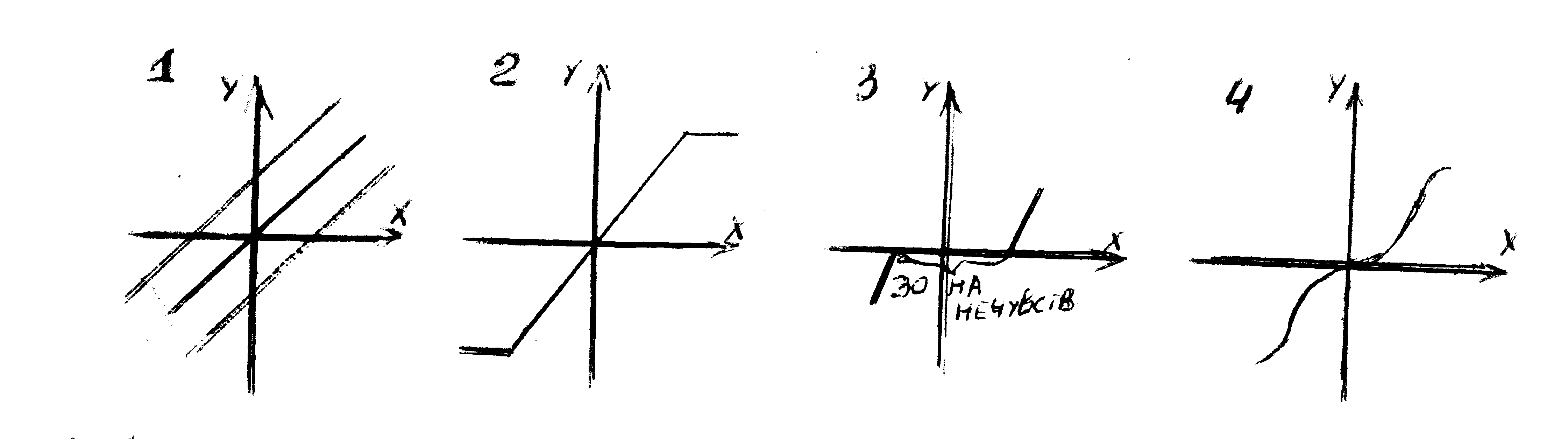

В СИ различают следующие виды статических характеристик:

1. линейная статическая хар-ка

y=kx b

2. линейная хар-ка с ограничениями

3. линейная хар-ка с зоной нечувствительностиъ

4. нелинейная хар-ка

Чувствительность СИ.

S- такая min входная величина которая приводит к уверенному фиксированию выходной величины СИ.

С математической точки зрения:

Уверенное фиксирование выходной величины означает:

• если шкала отсчетного устройства СИ выполнена в делениях, то уверенно регистрируемым значением будет считаться показание отсчетного устройства с погрешностью не лучше чем ± 0,5 деления.

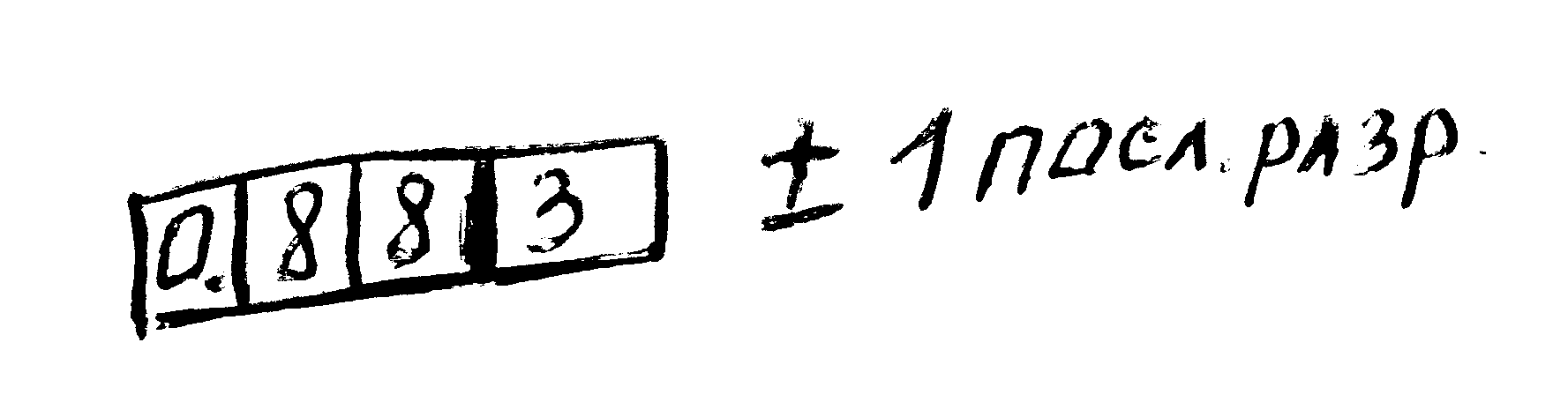

• Если шкала прибора имеет цифровые обозначения, погрешность СИ ±1 последнего разряда.

Динамические характеристики.

Все СИ в своем составе имеют механические и электрические узлы, которые могут реагировать на входной сигнал с задержкой. В связи с этим выходной сигнал появляется позже.

Если входное воздействие является функция от времени то и вых. будет зависить от t.

Зависимость y(t)=f(x(t)) является динамической характеристикой в отличии от статической хар-ки.

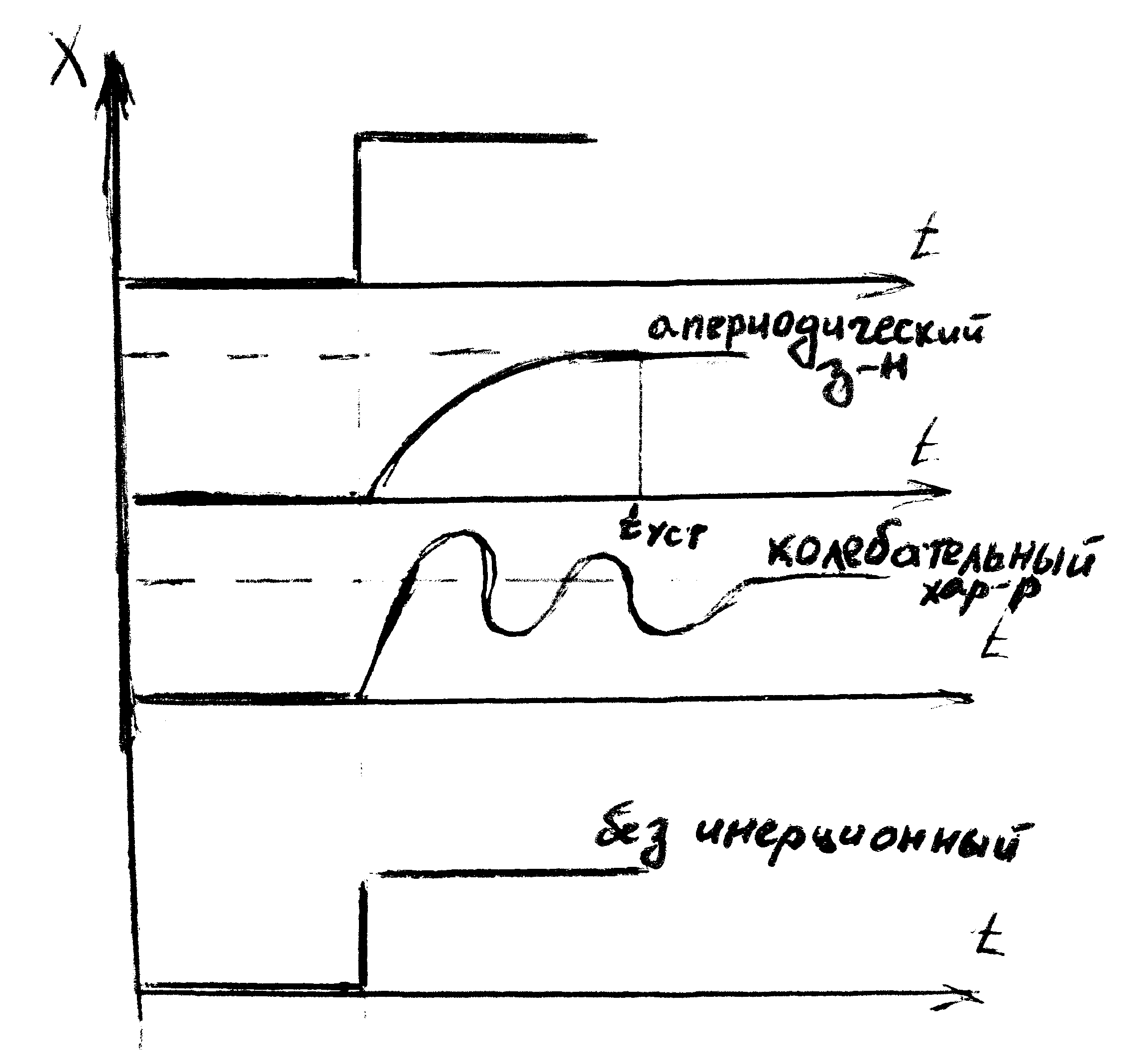

Для определения реакции СИ на входное воздействие используют входной сигнал в виде ступеньки, при этом в автоматических СИ регистрируются следующие виды динамических характеристик:

1. когда выходное воздействие полностью повторяет входное воздействие, то называется безинерционное.

2. функция на выходе представляет апериодический характер, время установления- 0,75 установившегося значения.

3. любой прибор в своем составе имеет инерционные элементы, механические узлы, магнитные цепи, эл.ёмкости и характеристика СИ может иметь колебательный характер периодически затухающих колебаний.
