26. Усилители на транзисторах. Х-ки, схема с оэ. Принцип усиления.

Назначение усил. – приведение пораметров сигнала в (I, U, P, чистота) к величине достаточной для работы вторичных устройств или приборов. В измер. технике примен. усил. переменного и постоянного тока. Усилители переем. тока могут быть:

- аналоговые(сигнал на вход. и выход. меняется непрерывно)

- цифровые (сигнал предст собой цифровую(импульсн) форму)

Характеристики измер. усилителей :

1. диапозон усилив. входных сигналов 10^-7 – 10^-8В , потому есть усилители постоянного тока, позвол. регулировать токи до 10^-5 А. При этом величина выходного сигнала увеличивается соотв. требуемым величинам для норм. работы послед. устройств

2. коэффициент усиления (по I, U, P) ; ;

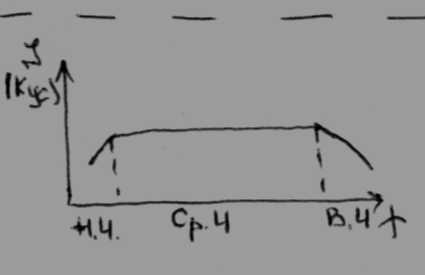

3. Амплитудно-частотная х-ка

В области высоких и низких частот. Это связано в схемах электр. усилителей элементов, облад. реактивными св-ми

Чем больше f тем больше индуктивное сопротивление, больше потери. Сами полупров. транзисторы обладают ёмкостями

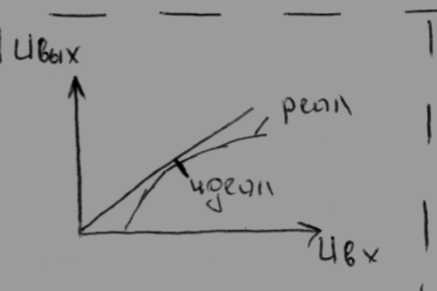

4. Коэфициент нелинейных искажений (КНИ). Статистич. х-ка усилителя

Наиболее часто исп. усилитель с общим эмиттером и с общим коллектором.

Принц. схема усилителя переменного тока:

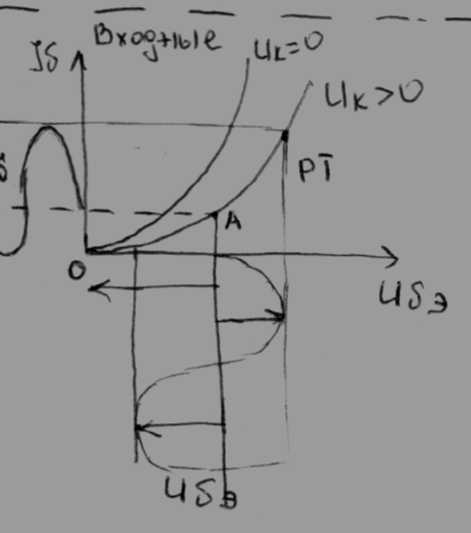

Принцип работы: выходные х-ки полностью отражаят зависимость .

Если ток базы (I_К)=10^-6А ,тоI_R=10^-3A . Кроме ф-ций усиления, кот. позволяют набрать из таких усилителей (каскадов) цепочку усилителей с треб. коэф. усиления , измерит. усилители могут иметь ф-ции арифметич. , алгебр. операций, а также операций интегрирования и диф-ния. Такие усилители назыв. операционными и исп. для сравнения сигналов между собой, кроме этого они позволяют выполнять и метрологич. х-ки.

Принцип усиления ос-ся на преобразовании энергии источника постоянного U=E_K в энергию переменного напряжения в вых. цепи за счет изменения сопротивления управляемого эл-та. по закону входн. сигнала.

Параметры усилителя:

1. выходная номинальная мощность

2. чувствит S, величина минимальн. вх U, при котором на выходе развив P_ном

3. КПД

4. коэф частотных искажений ъ

5. амплитудно-частотная х-ка

6. динамический диапозон измерения D больше, тем лучше работает усилитель.

7. коэф. нелинейн. искожений усилителя =

Если на входной усил. подать синусоид. сигнал, то на выходе наблюд искаж сигнал. В связи с тем, что R_тр нелинейная ф-ция, то то расчет значений I_Б, I_К часто проводится графо аналит. способом.

27. Способы задания сигналов измерительной информации.

В измерительной технике носителями информации явл. электрические сигналы, в которых любой измен-ся параметр эл. силнала может явл-ся функцией состояния объекта.

Эл. сигналы классиф-т: 1) детерминированные, 2) случайные.

Детерминированные сигналы – сигналы, значение параметров которых в любой момент времени известны; опред-ся заданием функции времени и м/б представлены с вероятностью =1.

Случайные – сигналы, вероятность предсказания параметров в которых ≠1. Разновидность случайных сигналов - квазидетерменированные сигналы (эти сигналы описываются функцией заданного вида, но один или несколько параметров в данной функции явл. случайными).

СПОСОБЫ:

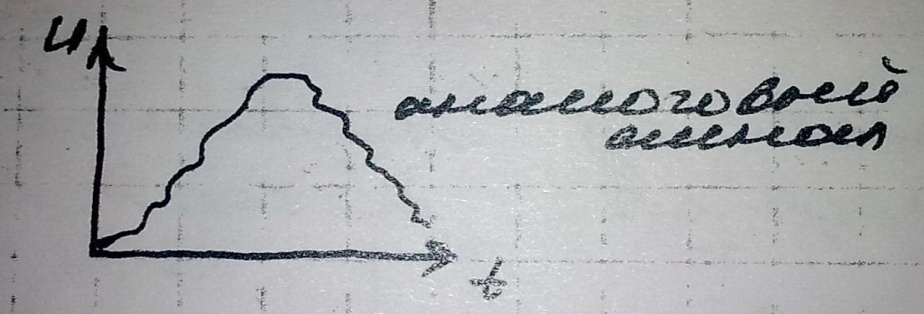

1. Сигнал

2. Непрерывный во времени и квантовый по уровню

сигнал ступенчатой формы

Δ U – шаг квантования

Сигнал регистрируется, когда его величина отличается от предыдущего значения на Δ U. Требования к устройствам, регистрирующим такой сигнал: должны иметь наименьший шаг квантования следовательно лучше отслеживается сигнал.

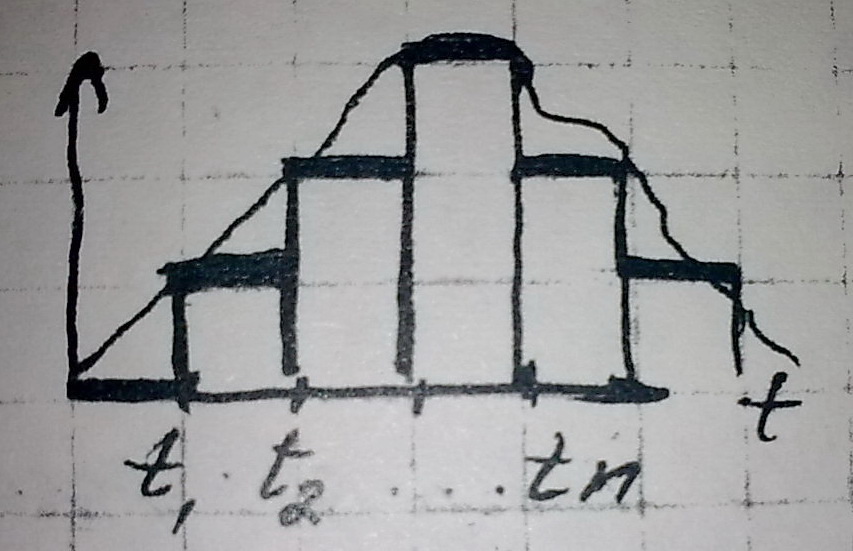

3.Дискретный во времени сигнал – сигнал регистр-ся в опред. моменты

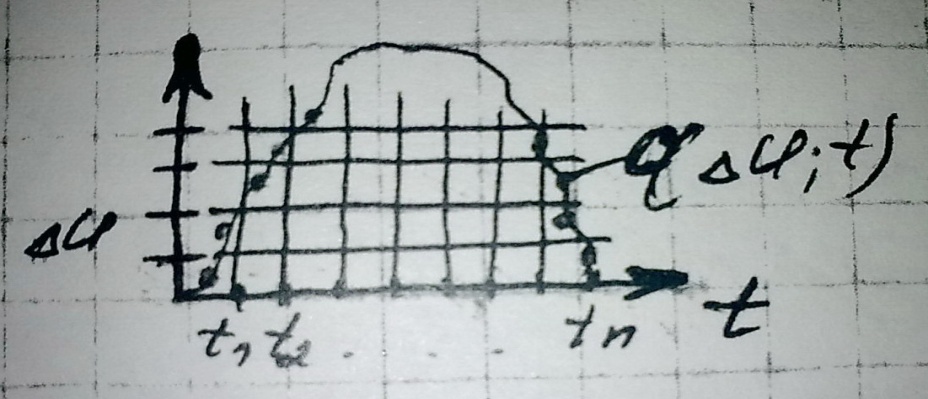

4. Комбинированный способ

В опред. момент времени регистр-ся величина сигнала.

Наиб. точный способ – аналоговое задание, но он имеет недостатки – он подвержен помехам (особенно при малых уровнях сигнала).

Наиб. помехоустойчивый способ – цифровой, позволяющий вводить коррект-е коды для отстройки от помех.
