22 Мосты переменного тока

Измерительный мост с активными сопротивлениями R могут использоваться для измерений лишь резистивных сопротивлений. Существуют датчики индуктивные, емкостные, где питание моста требуется осуществлять переменным токам. Такие мосты наз. мосты переменного тока (м.п.т.).

Условия равновесия м.п.т.: z₁z₄=z₂z₃

z = R±jx=ze^jφ

z х

R

В связи с тем, что комплексное число представляет из себя сочетание 2-х величин (z – модуль, φ – аргумент), поэтому и условия равновесия м.п.т. будет 2-ва:

1. z₁z₄=z₂z₃

2. φ₁+φ₄ = φ₂+φ₃

z ₁z₄=z₂z_х

φ₁+φ₄ = φ₂-φ_х - мост в таком виде в равновесии находиться не может.

Что бы обеспечить равновесие нужно в смежное с измерительным плечом включить элемент имеющий тот же знак φ:

φ₁-φ₄ = φ₂-φ_х – значит, что в плечо φ₄ необходимо включить единичное комплексное сопротивление R₄ и С₄.

С некоторым приближением условия равновесия получившегося моста можно записать: R₁C₄=C_xR₂ Cx=(R₁/R₂)·C₄

Вместо С₄ используют магазин емкостей, а вместо R₁/R₂ – магазин сопротивлений их наз. образцовые элементы. Шкалы этих элементов могут быть проградуированы в размерах измеряемой величины.

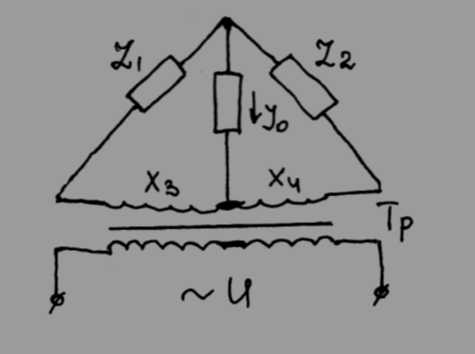

Одной из разновидностей м.п.т. является трансформаторный измерительный мост.

1 уравновешенный мост

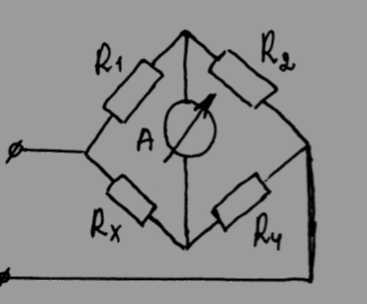

2 Неуравновешенный мост – при изменении сопротивления R_х (сопротивление датчика) появляется ток I₀ в измерительной диагонали. Величина I₀ пропорционально степени изменения R_х, а шкалу амперметра можно проградуировать в значениях измерительной величины

23 Компенсационные измерительные схемы.

Измерения с помощью потенциометрии основано на уравновешивании (компенсации) измеряемого напряжения (ЭДС) известным падением напряжения на калибровочном сопротивлении от эталонного источника. Такие схемы наз. компенсационными.

U_n=I_p*R_n

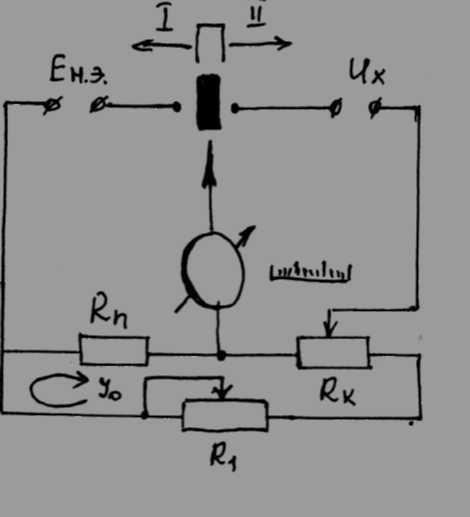

R_n – образцовый резистор; R_к – компенсационное сопротивление; R₁ – реостат; Е_н.э.—ЭДС нормального элемента; U_х – измеряемая величина напряжения, создоваемого I_р (рабочим токам) на R_к.

Измеряемая схема состоит из 3-х контуров. Нижний контур предназначен для установления рабочего тока в обоих верхних контурах.

Методика измерения:

1.с помощью резистора R₁ устанавливается значение тока в соответствии с показаниями индикаторов прибора I_п=0. Переключатель рода работ П в положении l. Это означает, что установлен ток.

Н.э. – высокостабильный ртутный гермитизированный элемент создающий бесконечно долго постоянную ЭДС.

2.переключатель П в положение ll (на 2-ой верхний контур). К измерительной схеме подключается измеряемое напряжение U_х. Вращение потенциометра R_к добиваются вновь отсутствием тока в индикаторе. Это означает, что Uк=Ip*Rк и Un=Ip*Rn станут равны.

Значение шкалы потенциометра Rк градуируют в значении измеряемого напряжения U_х. Подобные эл-ие схемы, работающие на принципе компенсации позволяют измерить напряжение до мкВ (U_х~10^-6) с классом точности до 0,01.
