ОБУ ОО СПО «Орловский автодорожный техникум»

Тема: « Кривошипно-шатунный механизм двигателя внутреннего сгорания ЗИЛ-130 , техническое обслуживание и ремонт»

Профессия: « автомеханик»

Код: 190631.01

Выполнил: Паламарь Андрей Олегович

Курс: III

Группа №8

Руководитель: Соловьев В.А.

Орел

2012

Содержание

Введение	1
1 Технологические разделы	3
1.1 Назначение	3
1.2 Устройство	4
1.3 Работа	5
1.4 Неисправности и способы их устранения	7
1.5 Техническое обслуживание и ремонт	8
2 Безопасные приемы труда. Организация труда на рабочем месте	10
2.1 Требования к инструментам и оборудованию	10
2.2 Требования к Техническому Обслуживанию и ремонту	11
2.3 Электробезопасность	12
2.4 Пожаробезопасность	13
3 Заключение	14
4 Список литературы	15

Введение

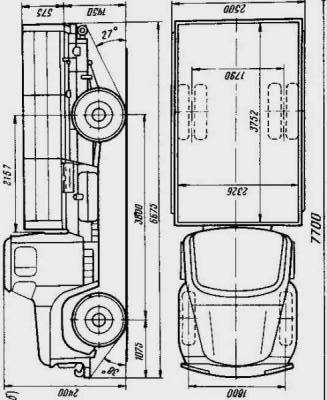

В 1953 году на ЗИСе стали работать над опытным образцом нового базового грузовика "ЗИС-125" (по конструкторской документации - "ЗИС-150М"). Она-то и стала прообразом 130 го, появившимся на свет за десять лет до того, как "ЗИЛ-130" стал массовым. "ЗИС-125" постоянно совершенствовался, и в 1956 году собрали его новую версию уже с другой внешностью и под индексом "ЗИЛ-130".  Для организации выпуска грузовика "ЗИЛ-130" была проделана огромная работа. Достаточно сказать, что только пресс форм  было изготовлено около 3600 шт. И это не считая 10 тысяч различных приспособлений, более 37 тысяч наименований различного специализированного инструмента. Постановка на конвейер автомобилей "ЗИЛ-130" и V-образных двигателей к ним привели смежные отрасли к необходимости освоения в производстве высокооктанового топлива, новых сортов моторных масел, рабочих жидкостей, а также принципиально новых лакокрасочных и обивочных материалов, качественных  резинотехнических изделий и пластмасс.

 Конструкция и технология производства "130го" привнесли в автомобильную отрасль СССР ряд приоритетов. С автомобилем "ЗИЛ-130" в отечественную автоиндустрию пришли: гидроусилитель рулевого управления, синхронизированная коробка передач с косозубыми шестернями постоянного зацепления, новая конструкция шарниров карданной передачи, трехместная кабина (предыдущие кабины были двухместными), система обмыва ветрового стекла, предпусковой подогреватель двигателя и многое другое.

1 Технологические разделы

1.1 Назначение

В состав КШМ кривошипно-шатунного механизма двигателя входит две группы деталей: неподвижные и подвижные.

К неподвижным деталям относятся блок цилиндров, служащий основой двигателя, цилиндр, головки блока или головки цилиндров и поддон картера. Подвижными деталями являются поршни с кольцами и поршневыми пальцами, шатун, коленчатый вал, маховик. Кривошипно-шатунный механизм воспринимает давление газов при такте сгорание-расширение и преобразовывает прямолинейное, возвратно-поступательное движение поршня во вращательное движение коленчатого вала.

1.2 Устройство

Поршень имеет вид цилиндра, изготовленного из сплавов алюминия. Основная функция этой детали заключается в превращении в механическую работу изменение давления газа, или наоборот, – нагнетание давления за счет возвратно-поступательного движения. Изготовленный штамповкой или кованый стальной (реже – титановый) шатун имеет шарнирные соединения. Основная роль шатуна состоит в передаче поршневого усилия к коленчатому валу. Конструкция шатуна предполагает наличие верхней и нижней головки, а также стержня с двутавровым сечением. В верхней головке и бобышках находится вращающийся («плавающий») поршневой палец, а нижняя головка – разборная, позволяя, тем самым, обеспечить тесное соединение с шейкой вала. Изготовленный из стали или чугуна высокой прочности коленчатый вал состоит из шатунных и коренных шеек, соединенных щеками и вращающихся в подшипниках скольжения. Щеки создают противовес шатунным шейкам. Основная функция коленчатого вала состоит в восприятии усилия от шатуна для преобразования его в крутящий момент. Внутри щек и шеек вала предусмотрены отверстия для подачи под давлением масла системой смазки двигателя. Маховик устанавливается на конце коленчатого вала. На сегодняшний день находят широкое применение двухмассовые маховики, имеющие вид двух, упруго соединенных между собой, дисков. Зубчатый венец маховика принимает непосредственное участие в запуске двигателя через стартер. Блок цилиндров и головка блока цилиндров отливаются из чугуна. В блоке цилиндров предусмотрены рубашки охлаждения, постели для подшипников коленчатого и распределительного валов, а также точки крепления приборов и узлов. Сам цилиндр выполняет функцию направляющей для поршней.

1.3 Работа

Детали кривошипно-шатунного механизма воспринимают большое давление (до 6...8 МПа) газов, возникающих при сгорании топлива в цилиндрах, а некоторые из них, кроме того, работают в условиях высоких температур (350° и выше) и при большой частоте вращения коленчатого вала (свыше 2000 мин"'). Чтобы детали могли удовлетворительно работать длительное время (не менее 8...9 тыс. часов) в таких тяжелых условиях, обеспечивая работоспособность двигателя, их изготавливают с большой точностью из высококачественных прочных металлов и их сплавов, а детали из черных металлов (сталь, чугун), кроме того, подвергают термической обработке (цементации, закалке). В двигателе внутреннего сгорания топливо сгорает внутри цилиндров и тепловая энергия, выделяющаяся при этом, преобразуется в механическую работу. Рабочим циклом называется совокупность процессов, периодически повторяющихся в определенной последовательности в цилиндре. В четырехтактном двигателе рабочий цикл совершается за четыре такта: впуск, сжатие, рабочий ход и выпуск, или, иначе говоря, за два оборота коленчатого вала.

Первый такт – впуск. При движении поршня от в.м.т. (вниз) вследствие увеличения объема в цилиндре создается разрежение, под действием которого из карбюратора через открывающийся впускной клапан в цилиндр поступает горючая смесь (паров бензина с воздухом). В цилиндре горючая смесь смешивается с оставшимися в нем от предыдущего рабочего цикла отработавшими газами и образует рабочую смесь.

Второй такт – сжатие. Поршень движется вверх, при этом оба клапана закрыты. Так как объем в цилиндре уменьшается, то происходит сжатие рабочей смеси.

Третий такт – рабочий ход. В конце такта сжатия рабочая смесь воспламеняется электрической искрой и быстро сгорает (за 0,001 – 0,002 с). При этом происходит выделение большого количества тепла и газы, расширяясь, создают сильное давление на поршень, перемещая его вниз. Сила давления газов от поршня передается через поршневой палец и шатун на коленчатый вал, создавая на нем определенный крутящий момент. Таким образом, во время рабочего хода происходит преобразование тепловой энергии в механическую работу.

Четвертый такт – выпуск. После совершения полезной работы поршень движется вверх и выталкивает отработавшие газы наружу через открывающийся выпускной клапан.

Из рабочего цикла двигателя видно, что полезная работа совершается только в течение рабочего хода, а остальные три такта являются вспомогательными. Для равномерности вращения коленчатого вала на его конце устанавливают маховик, обладающий значительной массой. Маховик получает энергию при рабочем ходе и часть ее отдает на совершение вспомогательных тактов.

В целях получения большей мощности и равномерного вращения коленчатого вала двигатели делают многоцилиндровые. Так, в четырехцилиндровом двигателе за два оборота коленчатого вала получается не один, а четыре рабочих хода.
