Методы и средства контроля резьбы

Методы контроля резьбы. Для контроля резьбы, применяют два метода - дифференцированный и комплексный. Если допуски назначают на каждый элемент изделия раздельно, применяют дифференцированный метод. Если на какой ­либо из элементов изделия назначают комплексный допуск, ограничи­вающий погрешности нескольких элементов одновременно, напри­мер допуск на приведенный средний диаметр резьбы, применяют комплексный метод контроля.

Дифференцированный метод контроля основан на измерении каждого элемента резьбы в отдельности. Заключение о годности делают по каждому элементу отдельно.

Дифференцированный метод контроля резьбы осуществляют с помощью универсальных приборов - универсального или инстру­ментального микроскопа, оптиметра, длинномера и др. На микроско­пах можно измерять все элементы резьбы, на длинномере и оптиметре ­наружный диаметр и собственно средний диаметр резьбы (методом трех проволочек).

Дифференцированный метод можно применить также и для конт­роля изделий, которые назначены комплексные допуски. Для суждения о годности изделия в этом случае необходимо по результатам измерения отдельных элементов резьбы определить приведенное значение элемента, на который установлен комплексный допуск. Примером дифференциального контроля, по комплексному параметру, является определение годности резьбо­вого изделия по приведенному среднему диаметру, подсчитываемому по результатам измерения собственно среднего диаметра, шага на длине свинчивания и половины угла профиля.

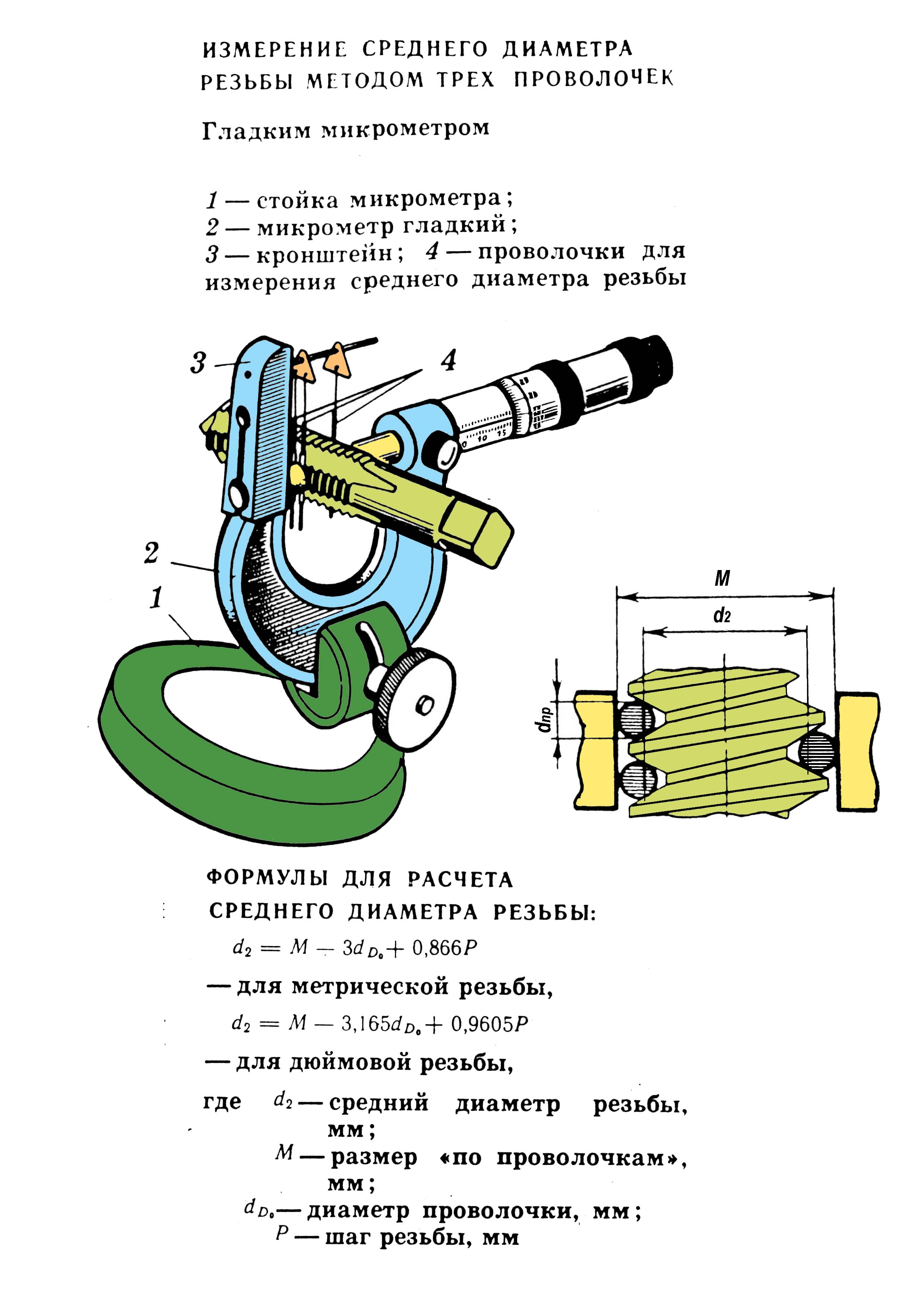

Однако средний диаметр определяют в большинстве случаев методом трех проволочек, который заключается в следующем (рис. 9 )Во впадины резьбы закладывают три калиброванные проволочки известного одинакового диаметра и измеряют размер М посредством контактного прибора (длинномера, оптиметра, микрометра и др.)

Рис. 9

Зная размер М и шаг резьбы, можно определить величину среднего диаметра. Формула для подсчета среднего диаметра метрической резьбы имеет вид

d₂=M - 3d+O,866p.

Для устранения влияния погрешностей угла профиля на измерение размера d₂ применяют проволочки так называемого рационального диаметра, при котором точки их контакта расположены на рас­стоянии, равном среднему диаметру. Резьбу считают годной, если приведен­ный и собственно средний диаметр нахо­дятся в пределах допуска на средний диаметр.

Дифференцированный метод целесооб­разно применять для контроля точных резьб: резьбы калибров, ходовых винтов станков и приборов. Допу­ски для этих резьб, как правило, назначают дифференцированно ­на каждый элемент резьбы в отдельности.

Комплексный метод контроля резьбы заключается в непосред­ственном определении положения ее действительного контура отно­сительно предельных контуров посредством резьбовых калибров. Резьбовые калибры применяют глав­ным образом для контроля изделий, изготовляемых в большом числе: болтов, гаек, шпилек и т. п. Контроль указанных изделий посредством резьбовых калибров является основным и наиболее распространенным на предприятиях
