Условное обозначение резьбовых деталей и сопряжений

Обозначение поля допуска диаметра резьбы состоит из:

-чис­ла, обозначающего степень точности

- строчной или прописной латинской литеры, обозначающей основное отклонение резьбового вала или отверстия

Например 4h, 7Н.

У резьб обозначение поля допуска начинается с числа (степень точности), после кото­рого записывают основное отклонение.

Обозначение поля допуска резьбы состоит из:

- обозначения поля допуска среднего диаметра (на первом месте)

- обозначения поля допуска диаметра выступов, d - для болта, D₁ - для гай­ки (на втором месте)

Например: 7g6g, 5Н6Н.

Если обозначение поля допуска диаметра выступов совпада­ет с обозначением поля допуска среднего диаметра, то в обозна­чении оно не повторяется:

Например 6g6g, 6Н 6Н записывают 6g, 6Н

Обозначение поля допуска резьбы должно следовать за обо­значением резьбы:

метрическая с крупным шагом - М 12-6g;

метрическая с мелким шагом - М12 х 1-6Н;

метрическая с мелким шагом левая - M12 x 1-LH-6H.

Длина свинчивания группы N в условном обозначении резь­бы не указывается. Длина свинчивания в обозначении резьбы указывается в миллиметрах в следующих случаях:

если она относится к группе L например M12-6g7g-30

если она относится к группе S, но меньше, чем вся длина резьбы.

Резьбовая посадка обозначается дробью: M12-6H/6g (см. рис. 6)

в числителе указы­вают поле допуска внутренней резьбы

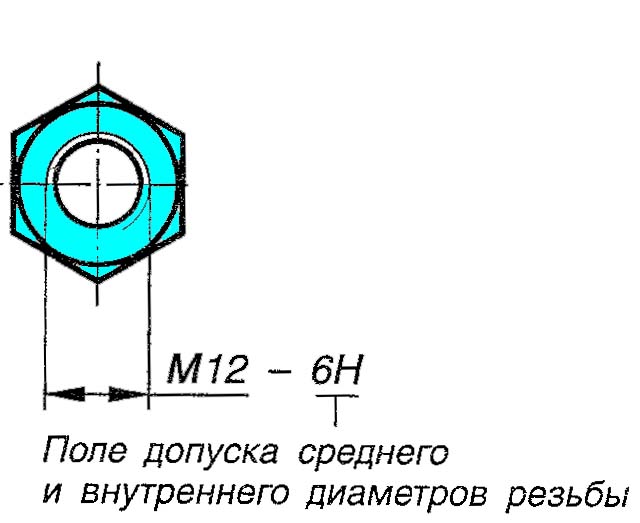

M12-6H

а в знаменателе - поле допуска наружной резьбы,

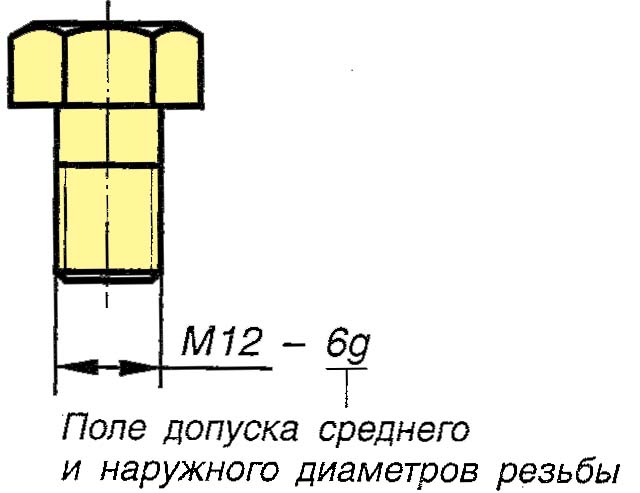

M12-6g.

Рис. 6. Обозначение параметров резьбы

Кроме степеней точности и поля допусков резьбы сгруппирова­ны в три условных класса точности; точный, средний, грубый.

Точный класс рекомендуется для ответственных резьб, если необходимо обеспечить малые колебания зазоров (натягов) в посадке, средний класс - для резьб общего применения и гру­бый - для неответственных резьбовых соединений, детали для ко­торых получают нарезанием резьбы на горячекатаных заготовках или методами пластического деформирования (накатывание резьбы).

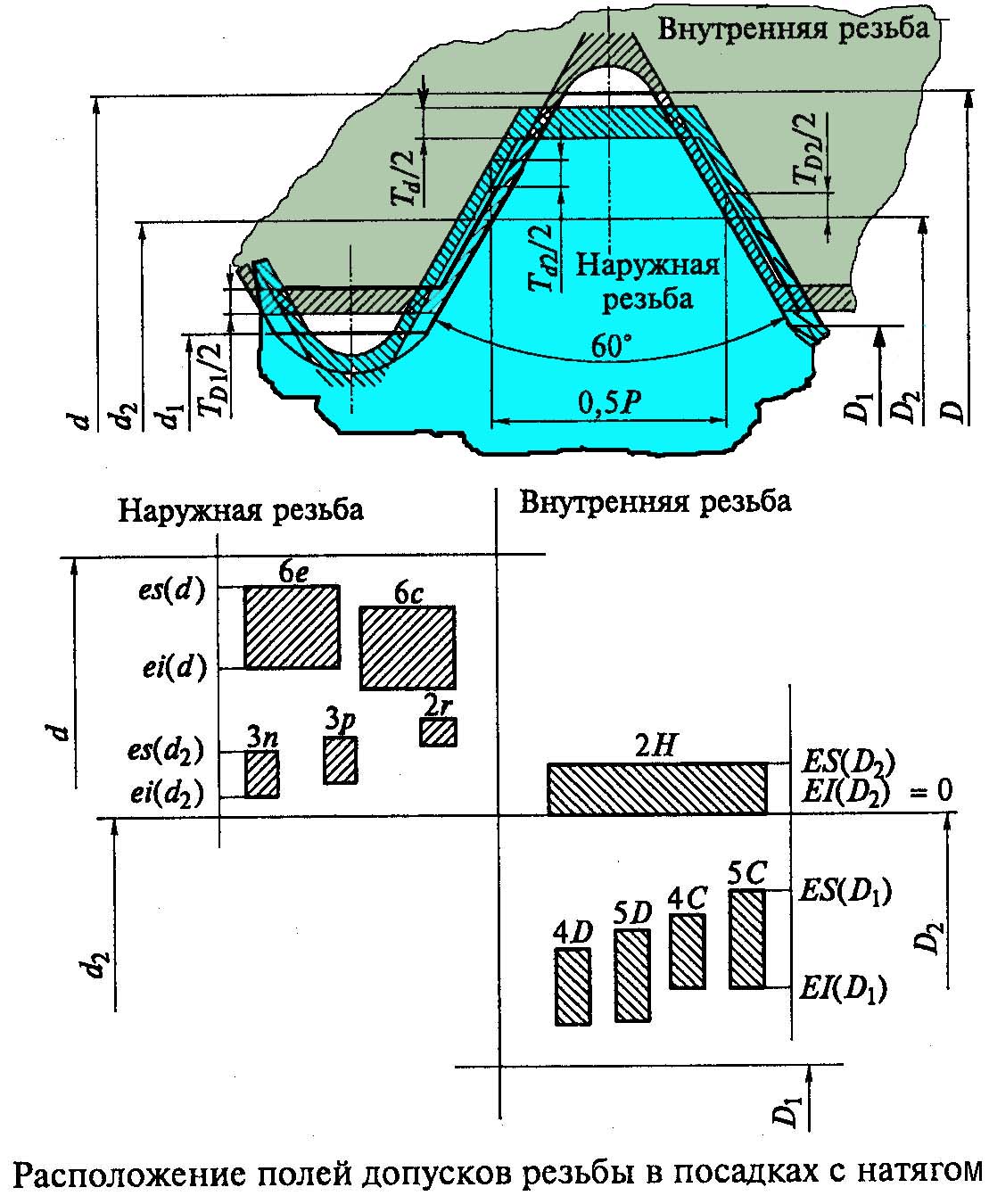

ГОСТ 4608-2004 «Резьба метрическая. Посадки с натягом», поля допусков для этих резьб показаны на (рис. 7), распространяется на метрические резьбы с диаметрами от 5 до 45 мм и шагами от 0,8 до 3 мм.

Рис. 7

Стандарт устанавливает посадки, предназначенные для стальных деталей с наружными резьбами (обычно шпилек), со­прягаемых с внутренними резьбами в деталях из стали, чугуна, алюминиевых и магниевых сплавов.

Резьбы с натягом находят применение в машинах и меха­низмах для неразъемных крепежных соединений, работающих в условиях вибраций и переменного температурного режима.

Стандарт устанавливает следующие длины свинчивания (табл. 3)

Таблица 3

Материал детали с внутренней резьбой	Длина свинчивания
Сталь	От 1d до 1,25d
Чугун	От 1,25d до 1,5d
Алюминиевые и магниевые сплавы	От 1,5d до 2d

Особенность резьбовых посадок с натягом заключается в том, что в них, как правило, осуществляется сортировка наруж­ной и внутренней резьбы на группы по среднему диаметру. Дета­ли сортируют, чтобы обеспечить более однородные натяги в резь­бовых соединениях. Применяется селективная сборка (сортировка деталей) на 2 и 3 группы. Сборка резьбового соединения должка осуществлять­ся из резьбовых деталей одноименных сортировочных групп.

В обозначении резьбовой посадки с натягом число сортировочных групп указывается дополнительно в скобках, например

M12-2Н5С(2)/ 3р(2).

Поле допуска наружного диаметра наружной резьбы в обозначении не указывается.

Для устранения заклинивания при свинчивании тугой резьбы по наружному и внутреннему диаметрам предусмотрены гарантированные зазоры. Они необходимы, т.к. после свинчивания вследствие остаточной пластической деформации витков нapужный диаметр резьбы шпильки увеличивается, а внутренний диаметр гайки уменьшается.

У резьбовых поверхностей деталей, предназначенных для посадок с натягом, нормируют предельные отклонения шага, угла наклона боковой стороны профиля. Допуски среднего диаметра резьбы деталей, сортируемых на группы, не включаю диаметральных компенсаций отклонений шага и угла наклон боковой стороны профиля.

На качество резьбовых соединений с натягом влияют так же отклонения формы резьбовых деталей. Предельные отклонения формы наружной и внутренней резьбы не должны превышать 25% от допуска среднего диаметра. «Обратная конусность» по среднему диаметру не допускается.

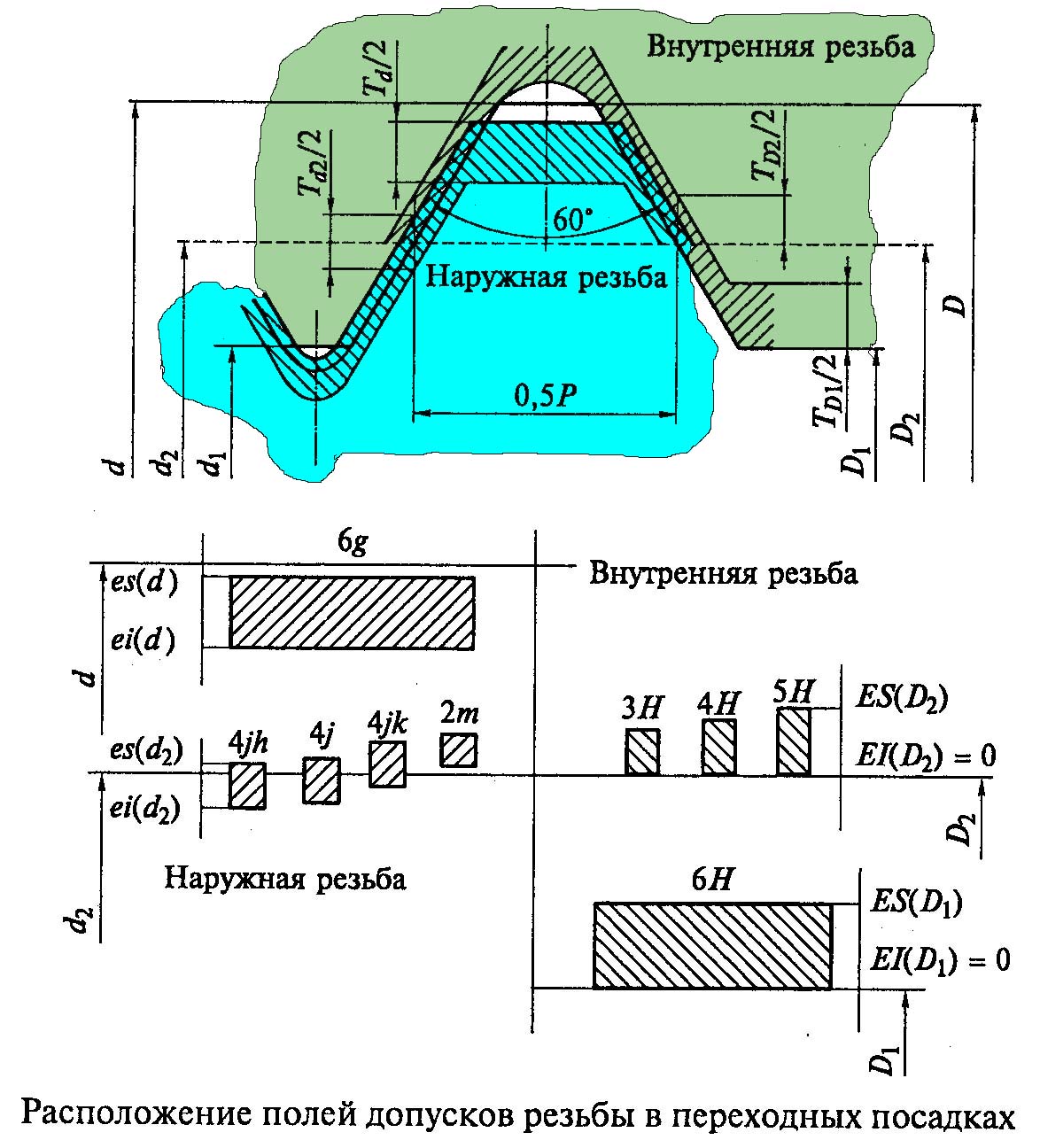

ГОСТ 24834-2004 «Резьба метрическая. Переходные посадки» см. рис. 8, устанавливает посадки, предназначенные для стальных деталей наружными резьбами, сопрягаемых с внутренними резьбами в деталях из стали, чугуна, алюминиевых и магниевых сплавов.

Рис. 8

Длина свинчивания аналогично длинам для посадок с натягом. Переходные посадки обеспечивают точное центрирование, например M12-4Н6(2)/ 4jk),возможна сборка-разборка
