 Основные отклонения

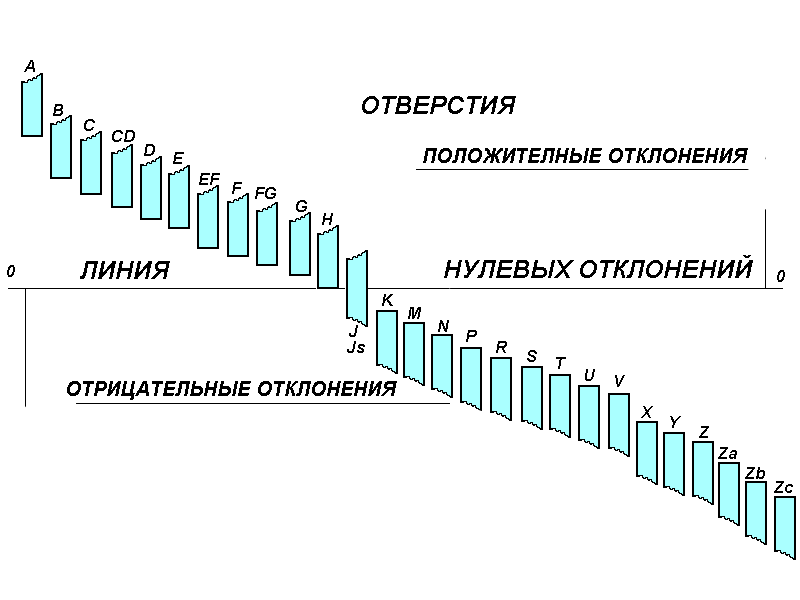

отверстий обозначают заглавными буквами
(A,B,…H,…Z,…)

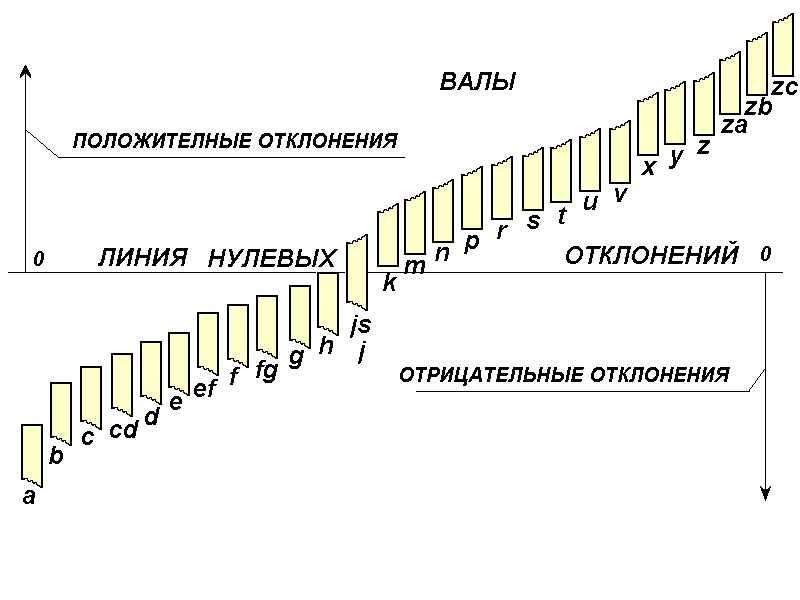

Основные отклонения валов обозначают заглавными буквами строчными (a,b,…h,…z,…)
ПОЛЯ ДОПУСКОВ
ОБОЗНАЧЕНИЕ ПОЛЕЙ ДОПУСКОВ - состоят из сочетания буквы латинского алфавита (основное отклонение) и цифрового обозначения (номера квалитета) - H5, H7, E8, k6, p5…,где квалитет, по сути, определяет величину допуска, а буква основное отклонение.
НУЛЕВОЕ – ОСНОВНОЕ ОТКЛОНЕНИЕ ОТВЕРСТИЙ обозначают буквой Н.
НУЛЕВОЕ – ОСНОВНОЕ ОТКЛОНЕНИЕ ВАЛОВ обозначают буквой h.
ПОСАДКИ С ЗАЗОРОМ образуются сочетанием отклонений:
a(A), b(B), c(C), d(D), e(E), f(F), g(G), h(H)………….. c основным h(H).
ПОСАДКИ С НАТЯГОМ образуются сочетанием отклонений:
p(P), r(R), s(S), t(T), u(U), v(V), x(X), y(Y), z(Z)…………с основным h(Н).
ПЕРЕХОДНЫЕ ПОСАДКИ образуются сочетанием отклонений:
js (Js), k(K), m(M), n(N) ………с основным h(Н).
Где основное отклонение h(Н) определяет принятую систему.
СИСТЕМА ОТВЕРСТИЯ.
В СИСТЕМЕ ОТВЕРСТИЯ: нужную посадку получают измерением предельных размеров вала (смещением поля допуска относительно нулевой линии) не меняя при этом исполнительных размеров основной детали отверстия. В зависимости от взаимного расположения полей в системе отверстия возможно получение посадок: с зазором, с натягом, и переходных.
Система отверстия предпочтительна как более экономичная, в силу меньшего количества типоразмеров инструмента и более простой.

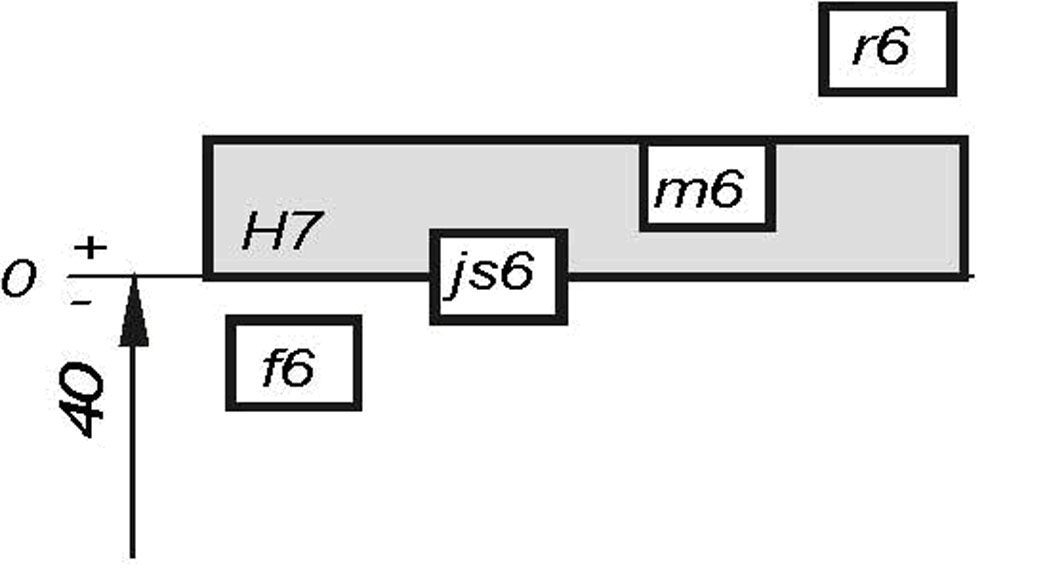

Посадки в системе отверстия – посадки, в которых требуемые зазоры и натяги получаются сочетанием различных полей допусков валов с полем допуска основного отверстия

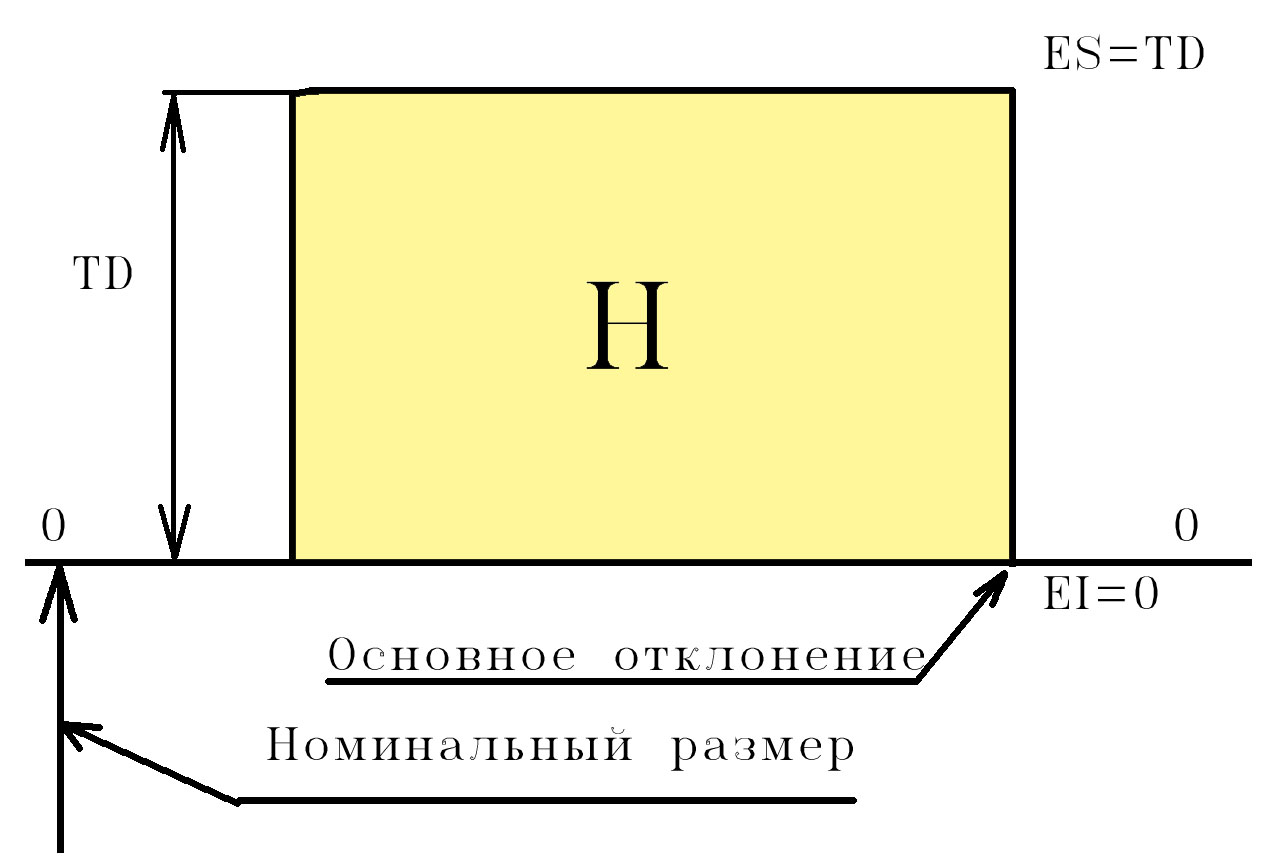

Основное отверстие(H) – отверстие, нижнее отклонение которого EI равно нулю.
Система вала.

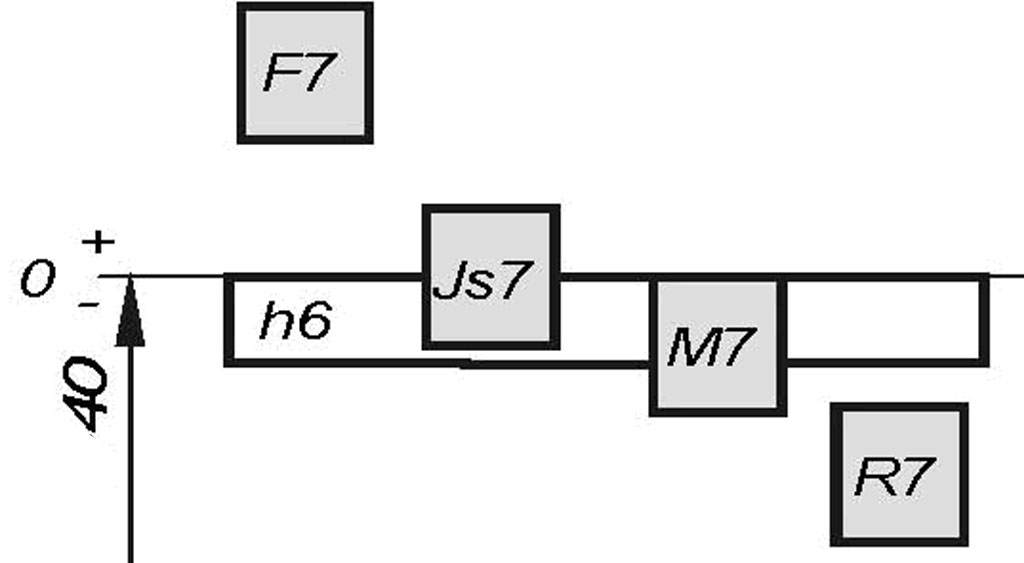

Посадки в системе вала – посадки, в которых требуемые зазоры и натяги получаются сочетанием различных полей допусков отверстий с полем допуска основного вала.

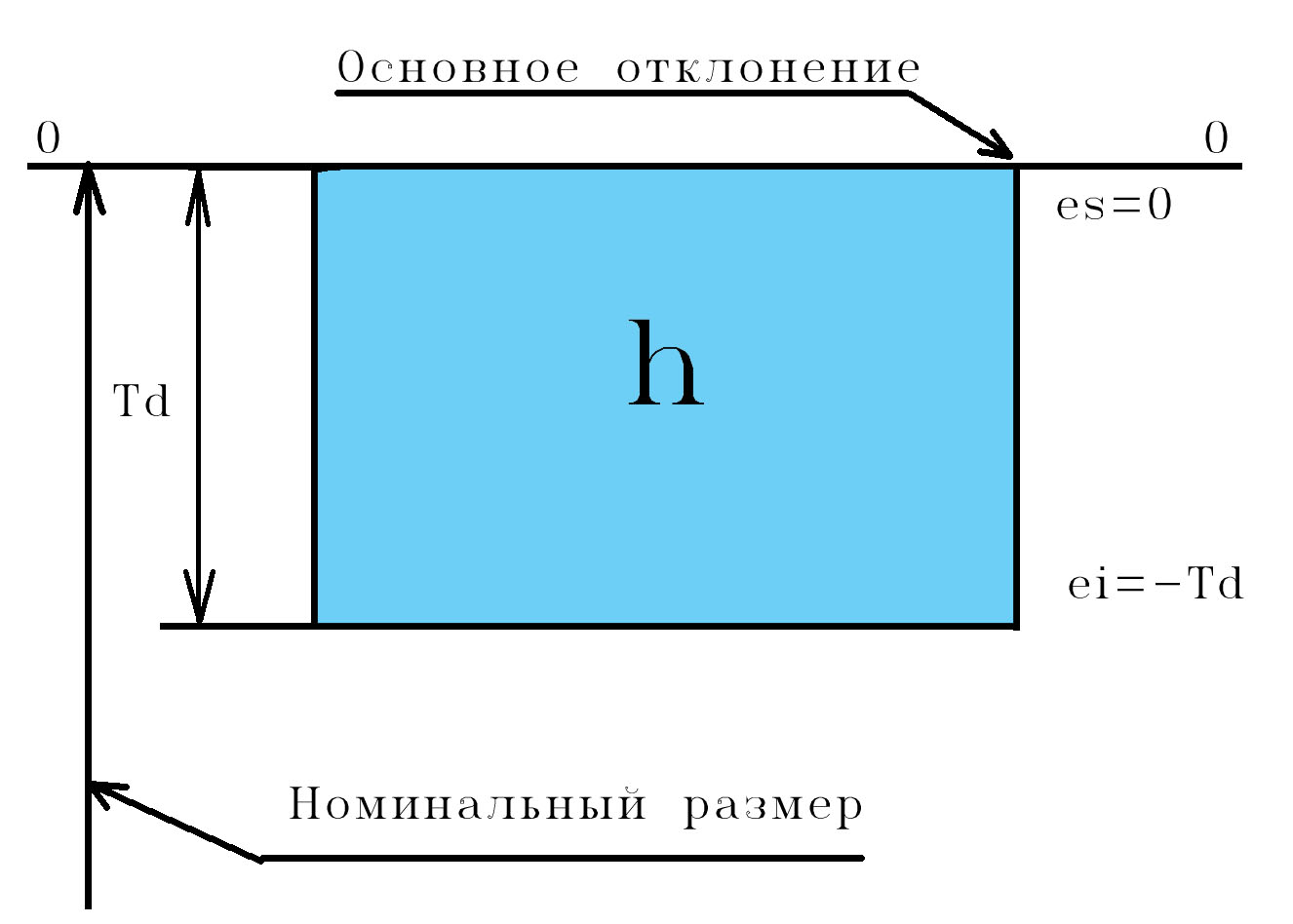

Основной вал (h) – вал, верхнее отклонение которого es равно нулю
Системы вала и отверстия формально равноправны!!!
В некоторых случаях эффективнее система вала, например:
детали типа тяг, длинных осей, валиков получаемые из холоднотянутой
сортаментной заготовки.


 В отдельных же
случаях, при конструктивной, технологической
необходимости, а также при ремонте
возможно применение комбинированных
посадок, которые образованы полями
допусков отверстия и вала  выбранными
их разных систем. Нетрудно догадаться,
что в этом случае не присутствует базовые
поля систем с основным отклонением H
или h,
взамен которым вводят поля не имеющие
 EI=0
либо es=o.
Примером применения комбинированных
посадок можно считать некоторые
рекомендуемые посадки в сопряжении
прямобочных шлицевых соединений, такие
как: D9/e8,
F10/e8,
F8/Js7,
F10/Js7,
D9/k7,
F8/f7
и другие.
Расположение полей допусков для комбинированных посадок показано на рисунке.
