17) Влияние формы графита на предел прочности чугунов

Графитовые включения можно рассматривать как соответствующей формы пустоты в структуре чугуна. Около таких дефектов при нагружении концентрируются напряжения, значение которых тем больше, чем острее дефект. Отсюда следует, что графитовые включения пластинчатой формы в максимальной мере разупрочняют металл. Более благоприятна хлопьевидная форма, а оптимальной является шаровидная форма графита. Пластичность зависит от формы таким же образом. Относительное удлинение ( ) дпя серых чугунов составляет ^ 0,5 %, для ковких – до 10 %, для высокопрочных – до 15%. Наличие графита наиболее резко снижает сопротивление при жестких способах нагружения: удар; разрыв. Сопротивление сжатию снижается мало.

• графит улучшает обрабатываемость резанием, так как образуется ломкая стружка;

• чугун имеет лучшие антифрикционные свойства, по сравнению со сталью, так как наличие графита обеспечивает дополнительную смазку поверхностей трения;

• из-за микропустот, заполненных графитом, чугун хорошо гасит вибрации и имеет повышенную циклическую вязкость;

• детали из чугуна не чувствительны к внешним концентраторам напряжений (выточки, отверстия, переходы в сечениях);

• чугун значительно дешевле стали;

• производство изделий из чугуна литьем дешевле изготовления изделий из стальных заготовок обработкой резанием, а также литьем и обработкой давлением с последующей механической обработкой.

18) Технология получения ковкого чугуна

Ковкие чугуны (КЧ), которые получают в результате отжига белого чугуна, характеризуются повышенной прочностью, пластичностью и ударной вязкостью вследствие образования при отжиге хлопьевидного графита. Основные преимущества КЧ заключаются в однородности их свойств по сечению, практическом отсутствии напряжений в отливках, высоких механических свойствах и хорошей обрабатываемости.

Отличительной особенностью высокопрочных чугунов с шаровидным графитом (ЧШГ) являются еще более высокие прочностные свойства, обусловленные сферической формой графита, при которой в меньшей степени, чем при других формах графита, ослабляется рабочее сечение матрицы и гораздо ниже концентрация напряжений у графитовых включений.

19) Превращение структуры стали при нагреве под термообработку

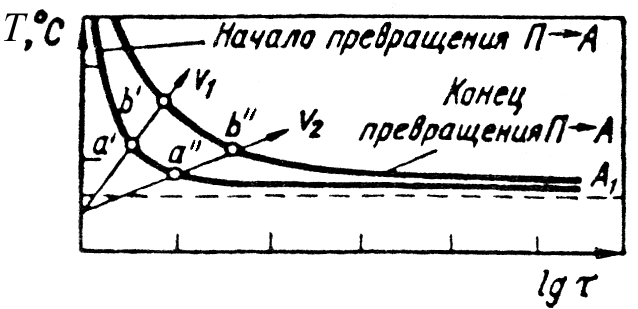

При нагреве стали выше критических точек с образованием аустенита исходной структурой чаще всего является смесь феррита и цементита — перлит. Превращение перлита в аустенит в точном соответствии с диаграммой «железо-углерод» происходит лишь при очень медленном нагреве. В реальных условиях нагрева при термообработке превращение перлита в аустенит запаздывает и имеет место перегрев. Скорость превращения зависит от степени перегрева. Чем выше температура, тем больше степень перегрева и тем быстрее идет превращение. Кинетику превращения можно проследить на диаграмме изотермического превращения перлита в твердый раствор аустенит эвтектоидной стали (рис. 8.2).

При достаточно высокой температуре из-за большой подвижности атомов превращение протекает практически мгновенно, поэтому кривые начала и конца превращения сливаются и попадают на ось ординат. При очень малом перегреве над А₁ превращение протекает очень вяло и поэтому превращение может протекать практически бесконечно. В этом случае кривые начала и конца превращения также сливаются и асимптотически приближаются к линии А₁. Совпадение кривых начала и конца превращения в одной точке соответствует равновесному превращению по диаграмме железо-углерод.

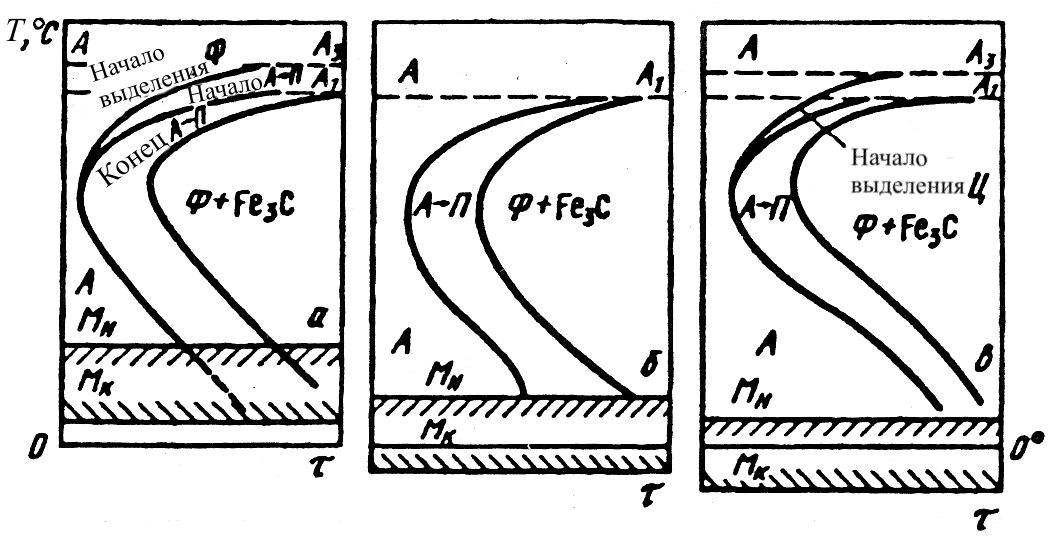

20) изотермические превращения переохлажденного аустенита в эвтектоидной стали. Общая схема

(по середине)

25) превращения мартенсита и остаточного аустенита при отпуске

Изменение структуры при отпуске. Находясь в напряженном и неустойчивом состоянии, закаленная сталь стремится к своему устойчивому стабильному состоянию, т. е. к превращению мартенсита и остаточного аустенита в феррито-цементитную смесь.

26) виды и технология отжига

Отжигом, называют процесс термической обработки, заключающийся в нагреве стали до определенной температуры и последующем, как правило, медленном охлаждении для получения более равновесной структуры.

Отжиг первого рода, его виды: возврат (он же отдых металла), рекристаллизационный отжиг (он же называется рекристаллизация), отжиг для снятия внутренних напряжений, диффузионный отжиг (еще называется гомогенизация). Отжиг второго рода – изменение структуры сплава посредством перекристаллизации около критических точек с целью получения равновесных структур. Отжиг второго рода, его виды:полный, неполный, изотермический отжиги. Ниже рассмотрен отжиг, его виды, применительно к стали. Возврат (отдых) стали – нагрев до 200 – 400^o, отжиг для уменьшения или снятия наклепа. По результатам отжига наблюдается уменьшение искажений кристаллических решеток у кристаллитов и частичное восстановление физико-химических свойств стали.

Рекристаллизационный отжиг стали (рекристаллизация) - нагрев до температур 500 – 550^o; отжиг для снятия внутренних напряжений – нагрев до температур 600 – 700^o.

Диффузионный отжиг стали (гомогенизация) применяется тогда, когда сталь имеет внутрикристаллическую ликвацию.

Полный отжиг стали связан с фазовой перекристаллизацией, измельчением зерна при температурах точек А_С1 и А_С2.
