30. Область применения, классификация, генеральные размеры ферм, системы решеток

Применение: в покрытиях промышленных и гражданских зданий, ангаров, вокзалов и т. п. Большепролетные мосты, радиобашни и мачты, опоры линий электропередачи и многие другие конструкции выполняются в виде стальных ферм. Достоинства: экономичны по затрате металла, им легко придают любые очертания, требуемые условиями технологии, работы под нагрузкой или архитектуры, они относительно просты в изготовлении.

Классификация по: 1.конструктивному решению (легкие и тяжелые). К тяжелым фермам относятся решетчатые конструкции, работающие в тяжелых и особых условиях: фермы мостов, ангаров, кранов. Распространенными в строительстве являются легкие фермы. 2. По очертанию поясов (трапециевидные, треугольные, параболические (сегментные), полигональные, фермы с параллельными поясами.

-типу решетки,

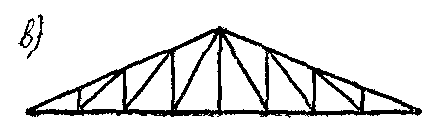

треугольные, Раскосные

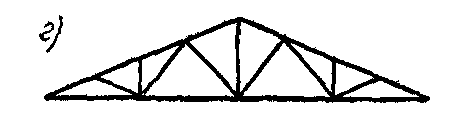

треугольные со шпренгелями

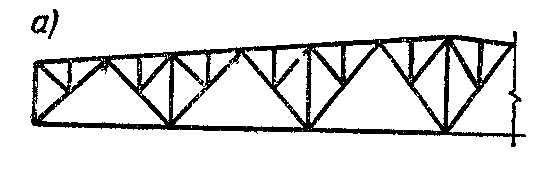

ромбические крестовые

-статической схеме,

Расчетная схема ферм может быть статически определимой и статически неопределимой, что обусловливает выбор конструкции опорного узла, которые бывают шарнирными и жесткими.

-типу поперечных сечений.

из одиночных или двух симметрично расположенных уголков, труб, гнутосварных профилей, двутавров, тавров, швеллеров.

Генеральные размеры

- Пролет ферм: Пролет или длина ферм определяются эксплуатационными требованиями и общекомпоновочным решением сооружения. - Высота треугольных ферм: В треугольных фермах высота является функцией пролета и уклона кровли, которые зависят от материала кровли. Обычно треугольные фермы проектируют под кровли, требующие значительных уклонов (25-45°), что дает высоту ферм h=(1/4-1/2) l. - Определение оптимальной высоты трапецеидальных ферм и ферм с параллельными поясами: Если нет конструктивных ограничений, высота ферм может быть принята из условия наименьшего веса фермы, т. е. по экономическим соображениям. - Определение высоты ферм из условий жесткости: Наименьшая возможная высота фермы определяется допустимым прогибом.

33. Узлы тяжелых ферм

В тяжелых фермах надо более строго выдерживать центрирование стержней в узлах по осям, так как даже небольшие эксцентриситеты вызывают значительные моменты. Тяжелые фермы имеют(высота более 3,85 м) собирают при монтаже из отдельных элементов. Монтажные стыки располагают в узлах или вблизи узлов. При расположении стыка в узле, усложняется конструкция узла.

Затрудненность обеспечения качества сварного соединения приводит выполнению монтажных соединений элементов ферм, работающих на динамические нагрузки (мостовые, подкрановые фермы и т.д.) на высокопрочных болтах. При Н-образном или швеллерном сечении стержней простыми и надежными являются узлы на фасонках, соединяющих с наружной стороны все подходящие к узлу стержни. К фасонкам крепят только вертикальные элементы стержней. Фасонки следует принимать достаточно толстыми, не меньше толщины скрепляемых элементов.

Болты в узлах тяжелых ферм следует размещать по унифицированным рискам на расстояниях, требуемых кондуктором и многошпиндельным сверлением (обычно шаг болтов принимают 80мм).
