Подбор сечения и конструктивное оформление стержней сквозных колонн.
В сквозных колоннах стержень состоит из отдельных частей – ветвей. Ветви могут выполняться из прокатных профилей. Сквозные сечения позволяют при небольшой площади иметь большие его габариты и значительные радиусы инерции. Жесткость связей в отдельных точках меньше, чем сплошной связи.
Рис. 1. Сечения составных сквозных стержней колонн
С
оединение
частей центрально-сжатых колонн в единое
целое может выполняться на сварке и
болтах. При изготовлении монтажных
элементов (колонн) применяется сварка,
в монтажных стыках и при укрупнительной
сборке – болты.

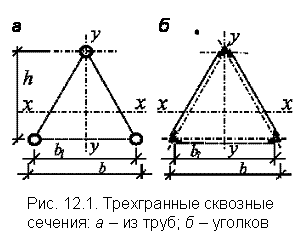

Рис. 2 Трёхгранные сквозные сечения: а – из труб, б – из уголков
28. Назначение и конструкция оголовка колонн.
Оголовки предназначены для передачи усилия от ферм или балок на стержень колонны. Различают оголовки сплошных и сквозных колонн .В сплошных колоннах горизонтальный опорный лист оголовка подкрепляют ребрами жесткости, которые одновременно способствуют включению в работу всего расчетное сечения колонны. Для центрирования нагрузки к опорному листу приваривают центрирующую пластинку, ширина которой не превышает 100 мм. В сквозных колоннах под опорным листом устраивают развитое по высоте ребро жесткости, расчет которого производится на поперечную силу и момент, действующие в плоскости этих ребер. Конструкция оголовка включает утолщеную стенку, ребра жесткости горизонтального места, кот. Наз. Опорным столиком. Оголовок необходим для передачи нагрузки от выше расположенных элементов, а также для обеспечения шарнирного либо жесткого сопряжения. Различают опирание балок на колонну сверху и примыкание балок сбоку колонны. Если производится опирание прокатной балки, то конструкция не меняется уменьшают лишь для метр. Болтов для конструктивного закрепления балок.
29. Назначение и конструкция базы колонн.
База колонн - опорная часть колонны,
передающая нагрузки от стержня колонны
на фундаменты; система вертикальных
ребер для распределения нагрузки и
достаточно тонкая опорная пластина
площади опирания. Решение о конструкции
базы колонн принимается в зависимости
от 1.высоты и поперечного сечения колонн,
2.усилий в колонне. 3.принятого метода
монтажа.. Для центрально-сжатых колонн
напряжение под опорной плитой принимается
распределено равномерно..Площадь опорной
стальной плиты рассчитывается -
Где альфа - коэф. учитывающий неравномерность
распределение напряжений , f-
расчетное сопротивление бетона смятию.
Размеры в плане назначают в зависимости
от типа базы колонн.В случаи наличия
траверс плита может быть вытянута в
направлении траверс. В этом случаи
задается в или h и находят
второй параметр.
31. Расчет ферм
Определение расчетной нагрузки
Вся нагрузка, действующая на ферму, обычно бывает приложенной к узлам фермы. Если нагрузка приложена непосредственно в панели, то в основной расчетной схеме она также распределяется между ближайшими узлами, но при этом дополнительно учитывается местный изгиб пояса от расположенной на нем нагрузки: на опоре (в узле) - как на опоре неразрезной балки; в пролете - как в пролете неразрезной балки с умножением величин моментов на коэффициент 1,2.
Для удобства расчета рекомендуется определять усилия в стержнях ферм отдельно для каждого вида нагрузки: -постоянной, в которую входит собственный вес фермы и вес всей поддерживаемой конструкции (кровли с утеплением, фонарей и т. п.); -временной - нагрузки от подвесного подъемно-транспортного оборудования, снег, ветер.
Определение усилий в стержнях ферм
При расчете ферм предполагается, что в узлах системы - идеальные шарниры, оси всех стержней прямолинейны, расположены в одной плоскости и пересекаются в узле в одной точке (в центре узла). Стержни такой идеальной системы работают только на осевые усилия.
Усилия в стержнях можно найти с помощью:
- метода вырезания узлов
- метода сечений
- метода сил
