13. Изменение сечения балки по длине
При равномерной нагрузке становится возможным уменьшение поперечного сечения в местах уменьшения изгибающего момента. Это дает возможность уменьшить вес. Пояса и стенку по длине составляют из нескольких элементов, наиболее протяженный элемент устанавливается в середину пролета, а два крайних рассчитываются дополнительно. Стенка остается неизменной.
Х
-расстояние от опоры до места изменения
сечения.

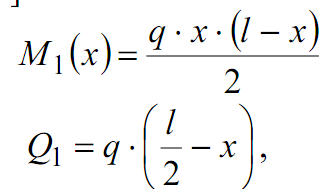

По
моменту М1
(х) определяют требуемый момент
сопротивления, а затем момент инерции
измененного сечения исходя из прочности
сварного стыкового шва, работающего на
растяжение:
Требуемый
момент инерции поясов и требуемая
площадь сечения поясов:
Принятые размеры пояса должны удовлетворять следующим
конструктивным требованиям: b1f ≥ 180 мм, b1f ≥ h/10
Момент инерции и момент сопротивления уменьшенного сечения: I1 = Iw +2·b1·tf·(h/2)2; W = 2·I1/h.

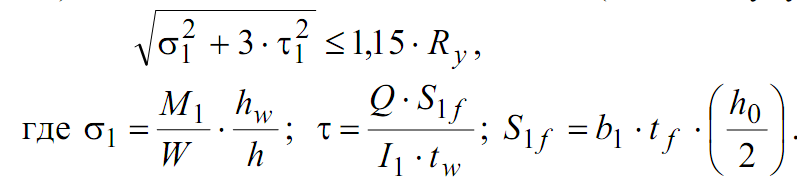

Нормальные напряжения:
14. Проверка условий прочности и жесткости балки

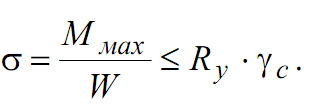

Проверка нормальных и касательных напряжений:
Проверка жесткости: Если высота балки принята больше hмин.то условие будет всегда выполнено. Цель проверки оценить запас который не должен превышать 5%
Если имеется местная нагрузка,то необходимо дополнительно проверить величину локальных напряжений.
15. Проверка местной устойчивости элементов составных балок
Местное выпучивание отдельных элементов конструкций под действием сжимающих нормальных или касательных напряжений называется потерей местной устойчивости.
Стенка
теряет местную устойчивость от наибольших
касательных напряжений
;
на опоре и наибольших нормальных в
середине пролета
.
Потеря
местной устойчивости стенки зависит
от соотношения
и
.
t
=
;
Если между ребрами отсутствует местное напряжение, то условие потери устойчивости для каждой точки балки:
и
- напряжения в рассматриваемой точке;
- критические напряжения.
-
определяется в зависимости от размеров
пластин
- предел текучести; - зависит от типа поперечного сечения:
μ
=a/b -
отношение
большей стороны пластинки к меньшей.
Если имеются местные напряжения, которые не воспринимаются ребрами жесткости, то проверка производится по формуле:
-
максимальное значение локальных
напряжений;
- критические значения напряжений от
локальной нагрузки.
16. Обеспечение местной устойчивости элементов составных балок.
Местное выпучивание отдельных элементов конструкций под действием сжимающих нормальных или касательных напряжений называется потерей местной устойчивости.
Стенка теряет местную устойчивость от наибольших касательных напряжений ; на опоре и наибольших нормальных в середине пролета .
Потеря местной устойчивости стенки зависит от соотношения и .
t = ;
Если между ребрами отсутствует местное напряжение, то условие потери устойчивости для каждой точки балки:
и - напряжения в рассматриваемой точке; - критические напряжения.
- определяется в зависимости от размеров пластин
- предел текучести; - зависит от типа поперечного сечения:
μ =a/b - отношение большей стороны пластинки к меньшей.
Если имеются местные напряжения, которые не воспринимаются ребрами жесткости, то проверка производится по формуле:
- максимальное значение локальных напряжений;
- критические значения напряжений от локальной нагрузки.
