1.Область применения балочные конструкций, классификация по типам сечений, способам соединения элементов сечения.

Балочная клетка – это система несущих балок, работающая совместно с настилом.

Типа балочных клеток: 1)Упрощённый(нагрузка с настила передаётся на балки настила, которые передают её на главные балки, опирающиеся на колонны. Балки настила обычно проектирую прокатными, а главные – прокатными или составными). 2)Нормальный. Содержит 2 типа балок: главные (опираются на колонны) и второстепенные или балки настила (опираются на главные балки). 3) Усложнённый. В усложненной балочной клетке вводятся еще дополнительные , вспомогательные балки, располагаемые между балками настила и главными балками, передающими нагрузку на колонны.

Типы сопряжения балок 1Поэтажное. (балки, поддерживающие настил, укладываются на главные и вспомогательные). 2. В одном уровне . (верхние полки балок настила и главных балок располагаются в одном уровне, а на них опирается настил). 3.Пониженное. (вспомогательные балки примыкают к главной ниже уровня верхнего пояса главной балки. На них поэтажно укладывают балки с настилом, которые располагаются над главной балкой).

2. Компоновка балочных перекрытий: генеральные размеры, схемы компоновки в плане и по высоте.

К основным размерам балочной клетки по высоте и в плане относятся: -полные размеры площадки,

-высота помещения под перекрытием, -расстояния между промежуточными опорами-колоннами и отметка верха настила.

На колонны опирают главные балки и размещают вдоль больших расстояний между ними.

При определении пролетов балок при планировке балочной клетки, руководствуются следующими принципами: а) принцип экономичности, смысл которого заключается в наименьшей стоимости балочной клетки и поддерживающих ее опор. L_опт =c_оп/c_б, где c_оп— стоимость опоры; с_б - стоимость 1 м длины балки; б) принцип полного использования несущей способности перекрывающей конструкции.

3.Виды настилов, особенности работы и расчета.

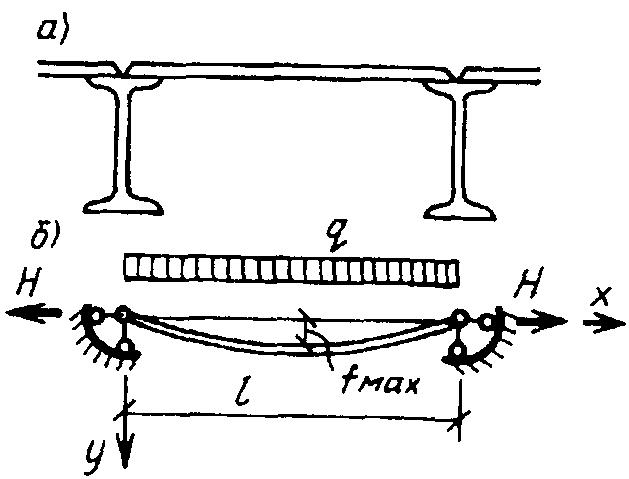

С тальной настил. Настил укладывается на балки настила, его ширина принимается равной расстоянию между этими балками. Расстояние между балками определяется его несущей способностью или жесткостью. Наиболее выгодное решение по расходу материала получается при минимальной толщине настила, но при увеличении числа балок при тонком настиле увеличивает трудоемкость перекрытия. Настил обязательно приваривают сплошным швом. Приварка настила к балкам делает невозможным сближение опор настила при его прогибе под нагрузкой, что вызывает в нем растягивающие цепные усилия Н, уменьшающие изгибающий момент и тем улучшающие работу настила в пролете. При нагрузках, не превышающих 50кН/м², и предельном относительном прогибе не более 1/150 прочность шарнирно закрепленного по краям стального настила всегда будет обеспечена, и его рассчитывают только на прогиб.

Железобетонный настил. Применяют железобетонные настилы из сборных крупноразмерных плит, а также в виде монолитной железобетонной плиты. Сборные ЖБ плиты крепятся к балкам путём сварки закладных деталей плиты с поясом балки.
