Практическая часть

Оборудование:

1. Спутниковая антенна;

2. Ресивер;

3. Конвертер;

4. LG 3D LED телевизор;

5. Кабель.

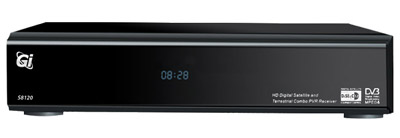

Ресивер Gi S8120 (рис.14)

Рис.14.

Ресивер GI S 8120 (Galaxy Innovations S 8120) оснащен современным спутниковым тюнером стандарта DVB-S/DVB-S2, который позволяет производить прием телеканалов как в стандартном (SD), так и в высоком (HD) разрешении. Причем тюнер ресивера обладает хорошей чувствительностью, что позволяет применять оптимального размера спутниковые антенны для приема каналов с транспондеров DVB-S2, в зависимости от выбранной местности и расположения спутника. Еще в ресивере закладывается интересная возможность смены тюнера, например на DVB-T или DVB-C, который необходимо приобретать отдельно. В результате чего аппарат можно будет адаптировать для подключения к цифровому эфирному или кабельному телевидению. GI S 8120 (Galaxy Innovations S 8120) позволяет использовать функцию цифрового видеомагнитофона - PVR, при подключении к нему внешнего USB жесткого диска или высокоскоростной USB флешки. Что позволит выполнять запись понравившихся телевизионных программ, с последующим просмотром на ресивере или персональном компьютере. Также можно будет воспользоваться и функцией отложенного просмотра интересной передачи - TimeShift. Когда вы ставите на паузу транслируемую передачу, хотя она физически продолжает идти и после перерыва продолжить ее просмотр с момента остановки. Дополнительно в софте, используемом в ресивере, заложены мультимедийные функции: воспроизведение видео файлов, сжатых в - MPEG-2 и MPEG-4 AVC/H.264; проигрывание музыкальных - wma и mp3 файлов, использование YouTube интернет-сервиса, чтение новостных лент - RSS, а также просмотр прогноза погоды для вашего города. Кроме этого ресивер поддерживает он-лайн сервисы - Spark.

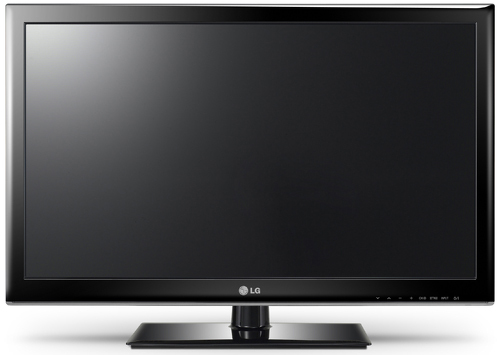

ТВ приемник LG 3D LED (рис.15)

Рис.15.

3D LED-телевизор  обладает широкими возможностями для мультимедийных развлечений. Владелец сможет смотреть трехмерные фильмы в собственной гостиной, надев удобные стереоочки Cinema 3D, которые весят всего 16 граммов и работают без элементов питания. LG имеет сертификат «Flicker-free», который означает, что данная модель отображает картинку без мерцания. Зрители увидят на экране более четкое, резкое и яркое изображение, по-сравнению с картинкой на экранах обычных 3D-телевизоров. Модель способна конвертировать двухмерное изображение в трехмерное. Все зрители, находящиеся в комнате, смогут наслаждаться безупречным 3D-изображением благодаря широким углам обзора экрана.  3D LED-телевизор оборудован фирменным процессором обработки изображения для устранения цифровых шумов и отображения естественной цветовой палитры. Модель легко может стать центром домашнего кинотеатра: он оснащен необходимым набором разъемов, включая выход для компьютера, разъем USB и 3 порта HDMI, позволяющие подключать цифровые устройства высокой четкости.

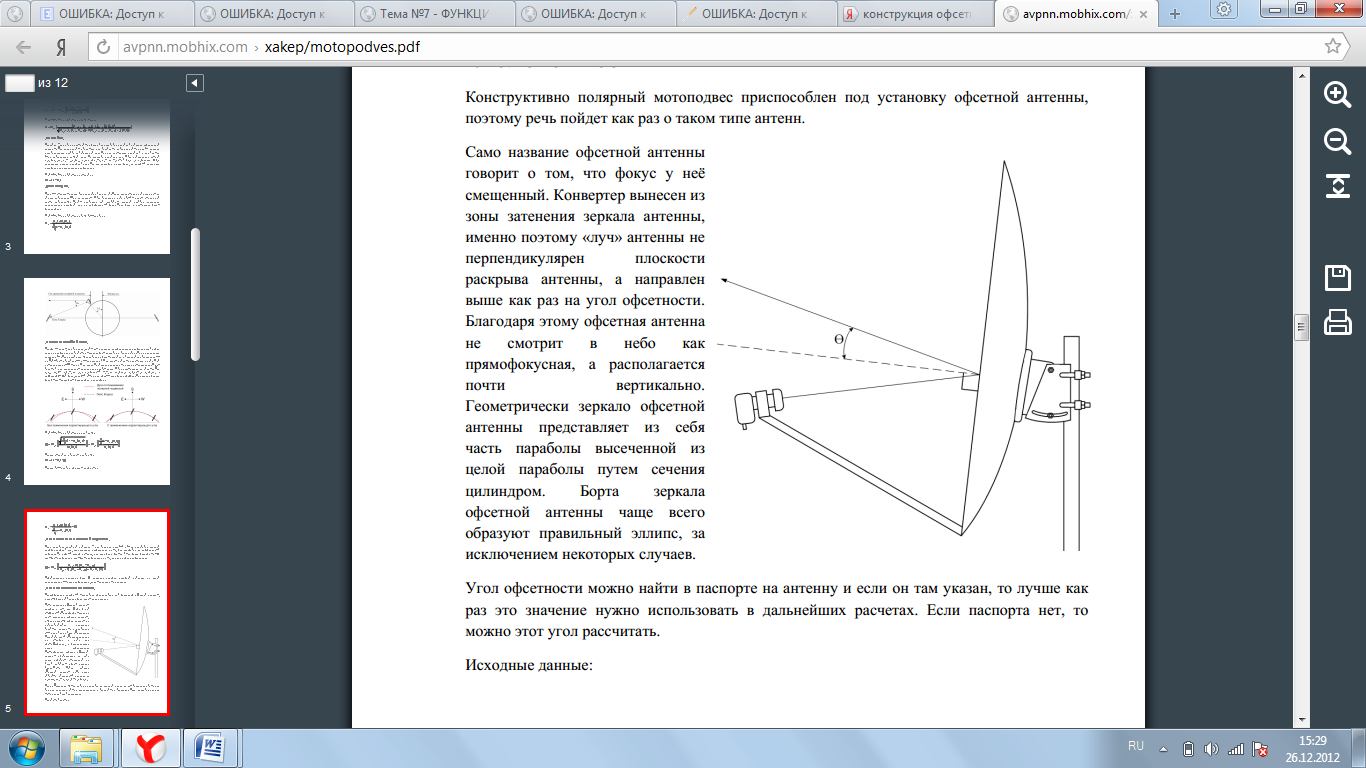

Конструкция офсетной антенны представлена на рис.16

Рис.16. Антенна

Технические характеристики представлены в таблице 1.

Таблица 1.

Размеры рефлектора	1200х1340
Материал рефлектора	Алюминиевый сплав
Тип системы	offcet
Офсетный угол, град	26.6
Фокусное расстояние, мм	600
Диапазон частот, ГГц	10.7…12.75
Ширина луча, град	1.5
Коэффициент усиления на частоте 11.3 ГГц, дБ	41.6
Тип подвески	Азимутально - угломестная
Угол места, град	5…48
Угол азимутальный, град	0…360
Масса антенны, кг	12

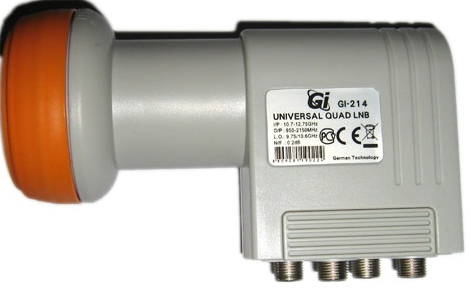

Конвертер Gi-214 (рис. 17)

Рис.17-Конвертер.

Спутниковый конвертор линейной поляризации с защитой F-разъёмов от проникновения влаги и снега. Конвертор имеет четыре выхода для подключения спутниковых ресиверов, с возможностью независимой работы друг от друга. Данная модель устанавливается на офсетные антенны различного диаметра. Технические характеристики представлены в таблице 2.

Таблица 2.

Входной диапазон, ГГЦ	10,7-12,75
Выходной диапазон ПЧ, МГц	950-2150
Частота гетеродина нижнего диапазона, ГГц	9,75
Частота гетеродина верхнего диапазона, ГГц	10,6
Коэффициент шума, дБ	0,2

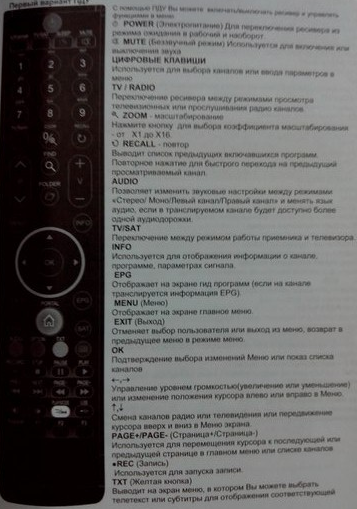

Пульт ДУ ресивера (рис. 18)

Рис. 18- Пульт ДУ ресивера

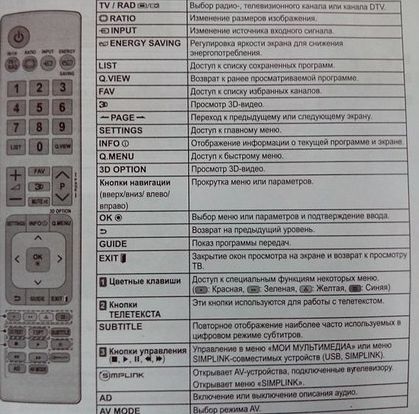

Пульт ДУ ТВ - приёмника (рис. 19)

Рис. 19- Пульт ДУ ТВ - приёмника

Задание:

• Настроиться на спутник EutelSat (36.0E);

• Произвести настройку ТВ приемника на открытые каналы.

Порядок выполнения работы:

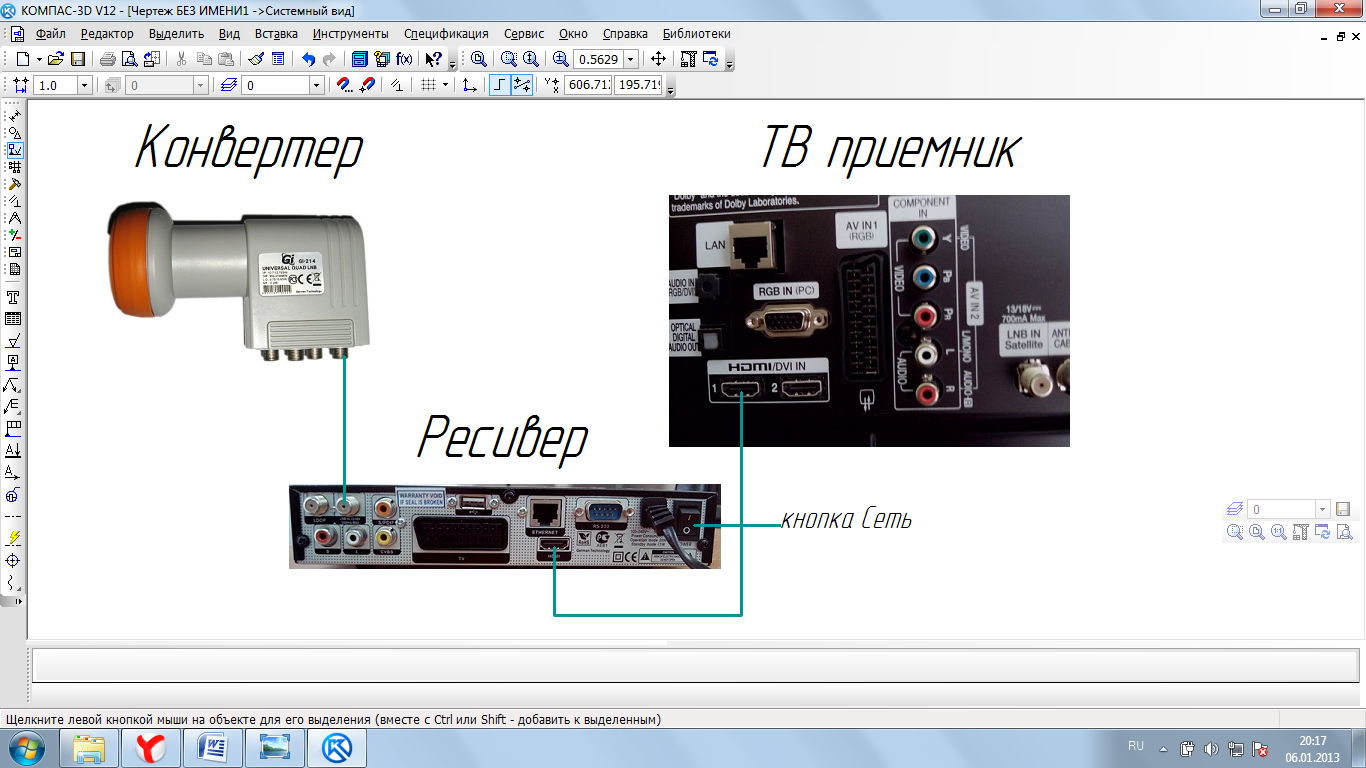

1. Собрать установку в соответствии со схемой, представленной на (рис.20).

Рис.20. Схема стенда.

2. Включить приборы.

Ресивер Gi S8120:

- на задней панели нажать кнопку «Сеть»(см. рис 20)

-нажать на пульте ДУ ресивера вкл.

Телевизионный приемник LG 3D LED:

-включить ТВ приемник.

- ознакомиться с пультом ДУ ТВ – приемника и ресивера. (см.стр. 39.)

3. ТВ – приемник переводим в режим источника входного HDMI, для этого на пульте ДУ ТВ - приемника нажимаем кнопку «Input»и выбираем режим HDMI.

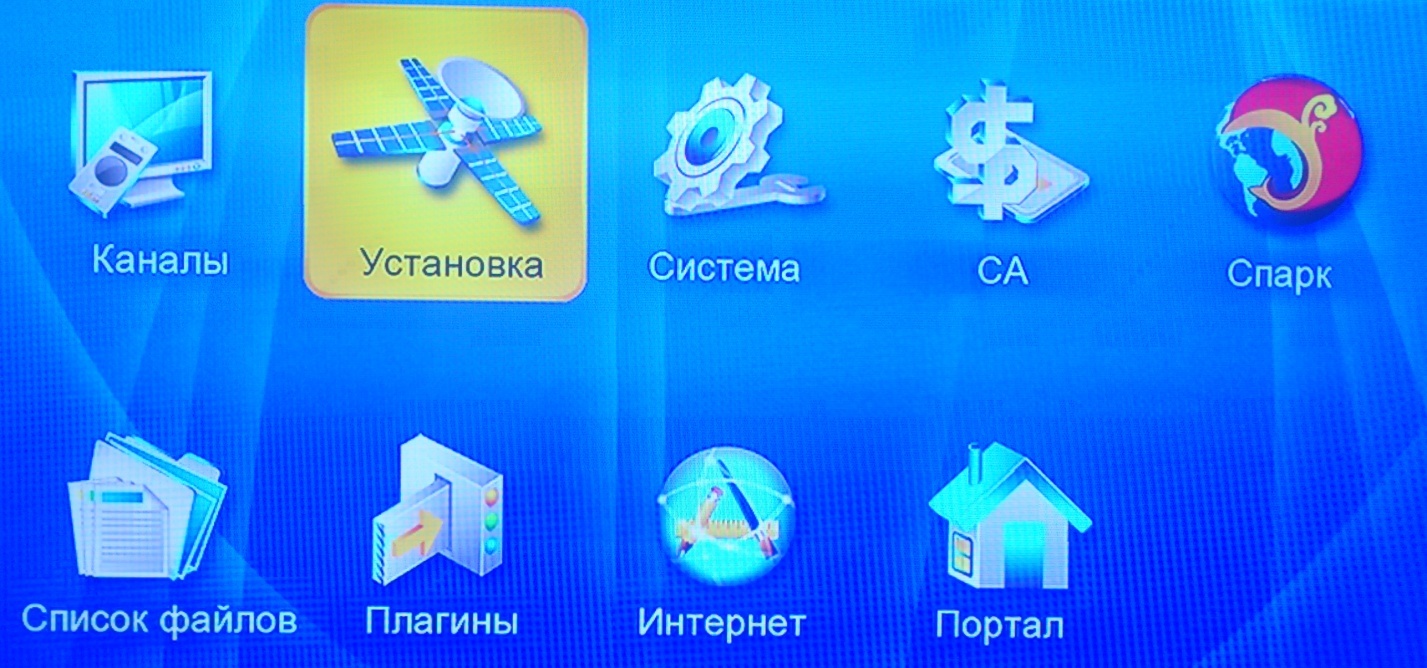

4 . С помощью пульта ДУ ресивера войти в меню. Для этого заходим в Меню (кнопка Menu) Установка Настройка спутника (рис 21).

Рис.21-Меню ресивера.

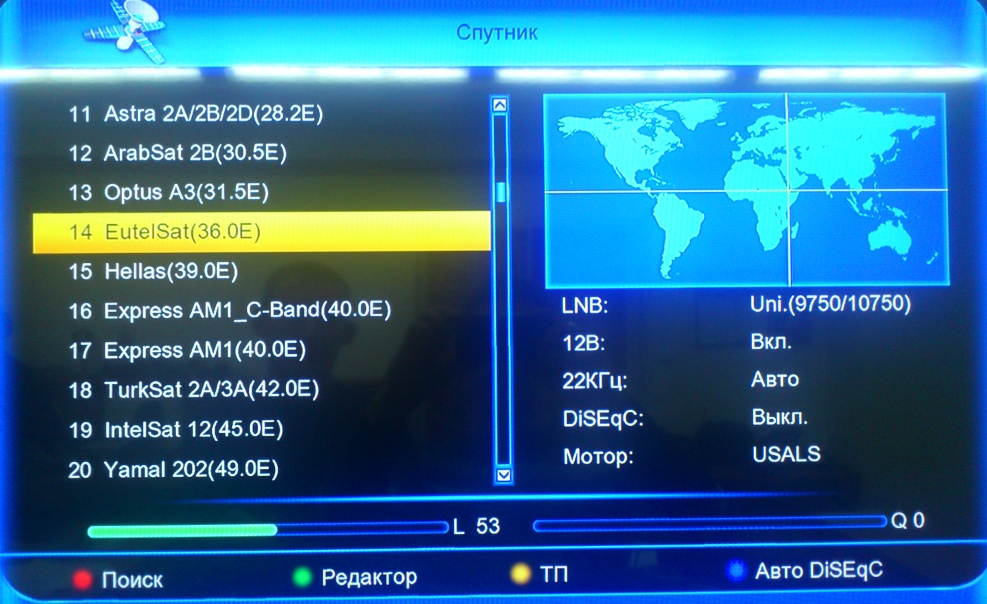

5. Выбрать из предлагаемого списка спутник EutelSat(36.0E) (рис. 22).

Рис. 22- Перечень спутников

6. В данном случае уровень L и качество Q настроены на прием каналов. В случае если уровень L и качество Q меньше 50% то необходимо зайти в меню «Редактор» (рис. 23) и настроиться на максимальный уровень сигнала, поворачивая антенну.

Рис 23 Меню «Редактор»

При правильной настройке Уровень и Качество должны быть более 70% (рис. 24).

Рис 25-Правильная настройка антенны.

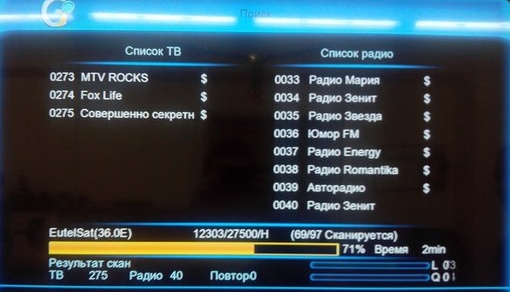

7. Провести поиск каналов. Для этого нажимаем кнопку «Поиск» (рис.24).

Рис 25-Поиск каналов.

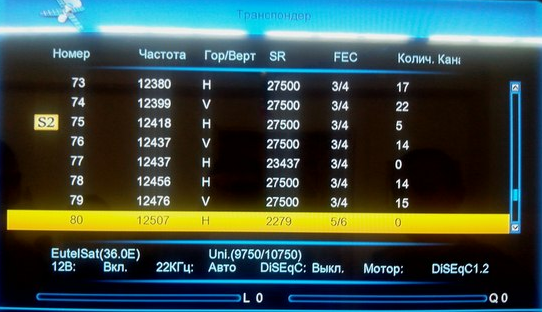

8. Посмотреть промежуточные частоты, на которых показывают каналы. Для этого нажимаем кнопу «ТП» в меню «Спутник» (рис 26.)

Рис 25-Промежуточная частота

9 . Нажать Меню (кнопка Menu) Каналы. Просмотреть найденные каналы.

При проведении данной работы следует сделать вывод, что настройка на спутник является задачей крайне сложной, так как даже при незначительном отклонения приёмной антенны от положения оптимального приёма сигнала приводит к ухудшению показателей уровня и качества сигнала. Немаловажным фактом является правильное определение места нахождения спутника-ретранслятора.

Заключение

В ходе проведения данной курсовой работы был заменён конвертер с одним выходом на конвертер с четырьмя выходами, что позволило, подключит большее количество ТВ - приемников. Проведены три кабеля, непосредственно к ресиверу и ТВ – приёмнику. Осуществлена настройка на спутник, и проведен поиск каналов. В ходе настройки возникли сложности поиском спутника – ретранслятора, ошибка заключалась в неправильном подключении кабеля, устранив эту ошибку, удалось благополучно настроиться на спутник – ретранслятор.

Список литературы

1. Айзенберг Г.З. / Антенны ультракоротких волн. Связьиздат 1957. – 432с.

2. Драбкин А.Л., Коренберг Е.Б., Меркулов С.Е. Антенны. 2ое издание. Москва "Радио и связь" 1995. -130с.

3. Кочержевский Г.Н., Ерохин Г.А., Козырев Н.Д. Антенно-фидерные устройства. Москва "Радио и связь" 1989. -261с.

4. Спутниковое телевидение. Сотников С. Радио 1990 №11. -с37.

5. Спутниковое телевидение. Сотников С. Радио 1990 №12. -с40.

6. http://www.aryna.ru/catalogue/535

7.  http:\\www.telesputnik.ru/equipment/edvice.html
