21 Номинальные режимы работы электродвигателей.
Если двигатель работает в номинальном режиме, то его изготовитель гарантирует установленный срок службы и важнейшие энергетические показатели этой электрической машины. Действующим стандартом предусмотрено 8 номинальных режимов S1-S8.
Продолжительным номинальным режимом (S1)
работы
электрической машины называется режим
работы ее при неизменной номинальной
нагрузке, продолжающейся до тех пор,
пока превышения температуры всех частей
электрической машины достигнут

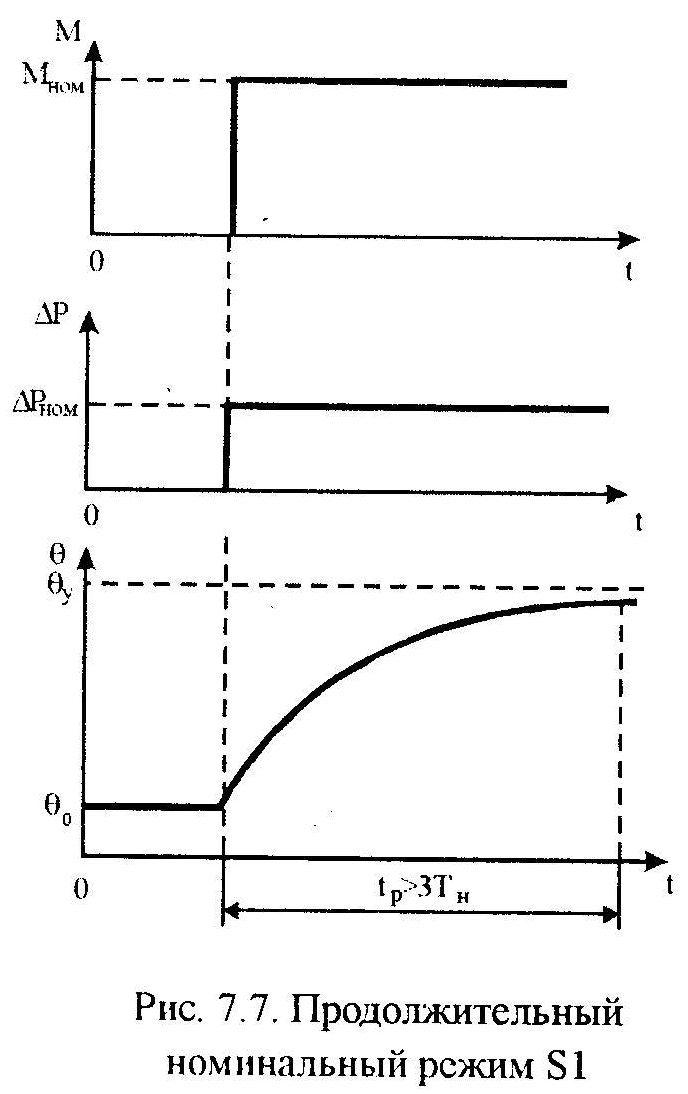

установившихся значений (Рис.7.7). В таком
режиме работают электроприводы насосов,
вентиляторов, транспортеров, эскалаторов,
преобразовательных установок.
К

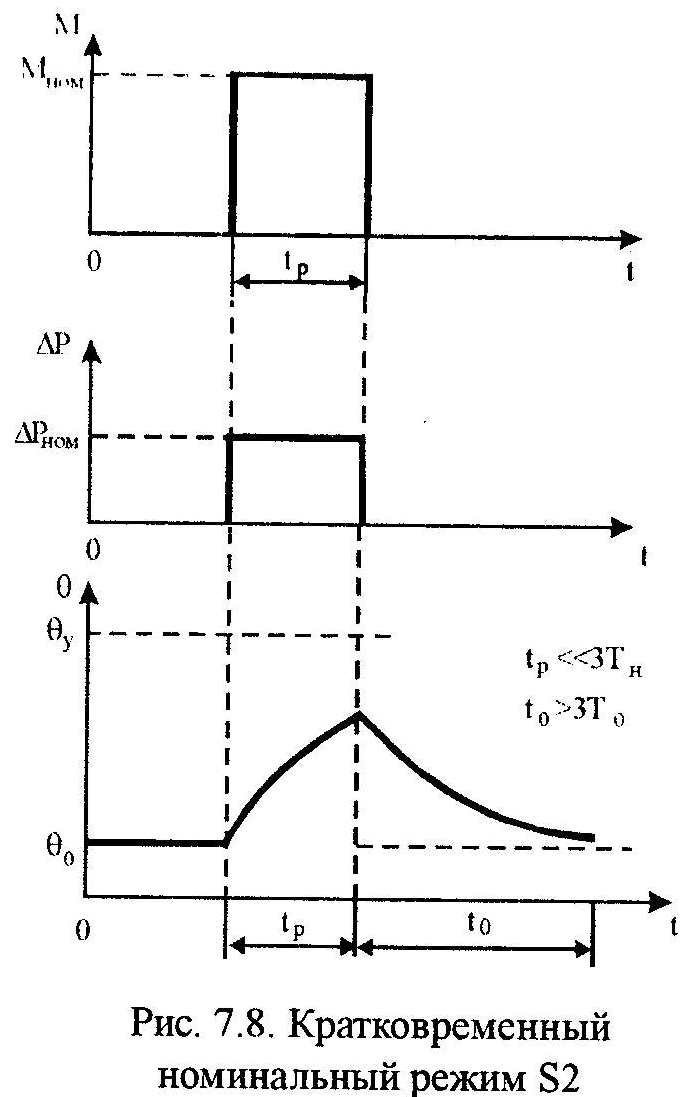

ратковременным номинальным режимом (S2) работы электрической машины называется режим, при котором период неизменной номинальной нагрузки чередуется с периодом отключения машины, при этом периоды нагрузки не настолько длительны, чтобы превышения температуры могли достигнуть установившихся значений, а периоды остановки настолько длительны, что все части ее охлаждаются до температуры окружающей среды (Рис.7.8).
Для кратковременного режима работы устанавливается продолжительность рабочего периода tp: tp=10, 30, 60, 90 мин.
П

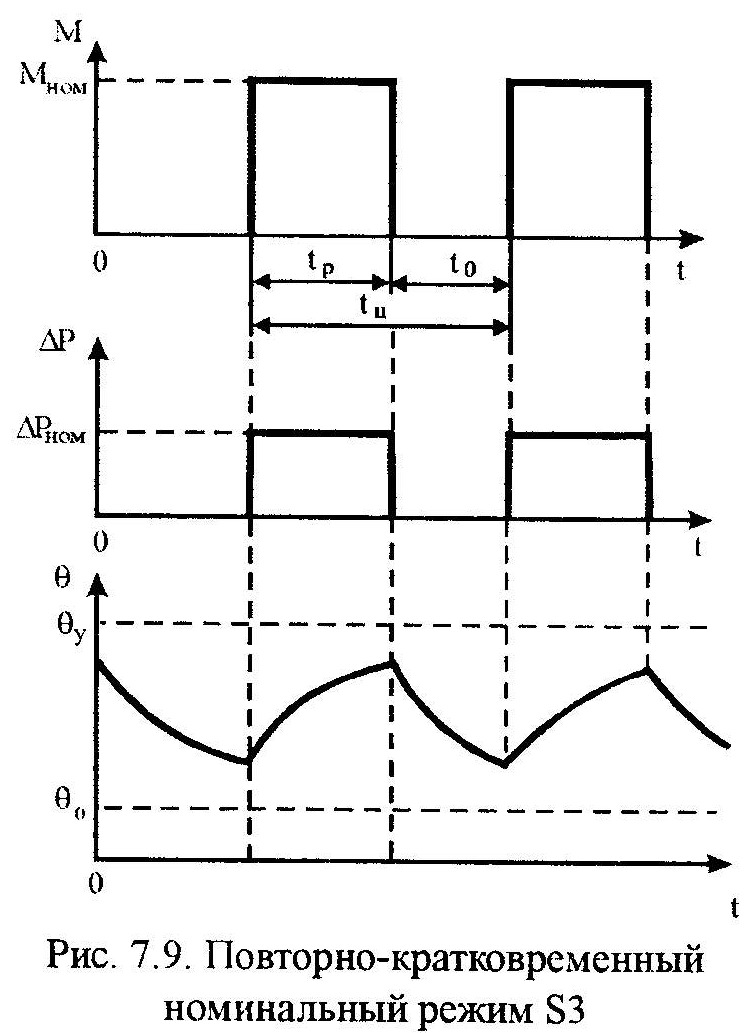

овторно-кратковременным номинальным режимом (S3) работы электрической машины называется режим, при котором кратковременные периоды неизменной номинальной нагрузки (рабочие периоды tp) чередуются с периодами отключения машины (паузами to), причем как рабочие периоды, так и паузы не настолько длительны, чтобы превышения температуры частей машины могли достигнуть установившихся значений (Рис.7.9). Повторно-кратковременный режим работы характеризуется относительной продолжительностью включения

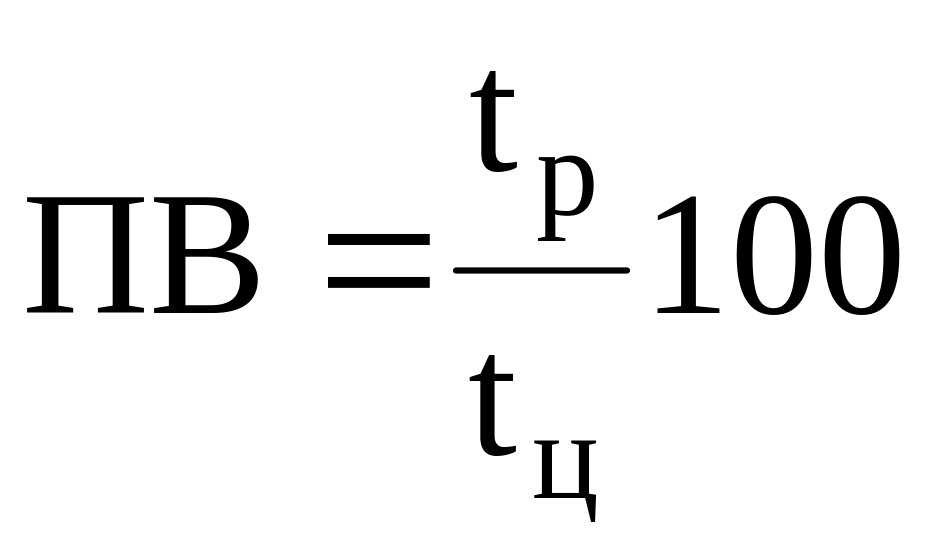

, (7.50) или
, (7.51) где
, tц – время цикла.
Н
ормируемые
значения ПВ: 15, 25, 40 и 60 %, при этом время
цикла не должно превышать 10мин.

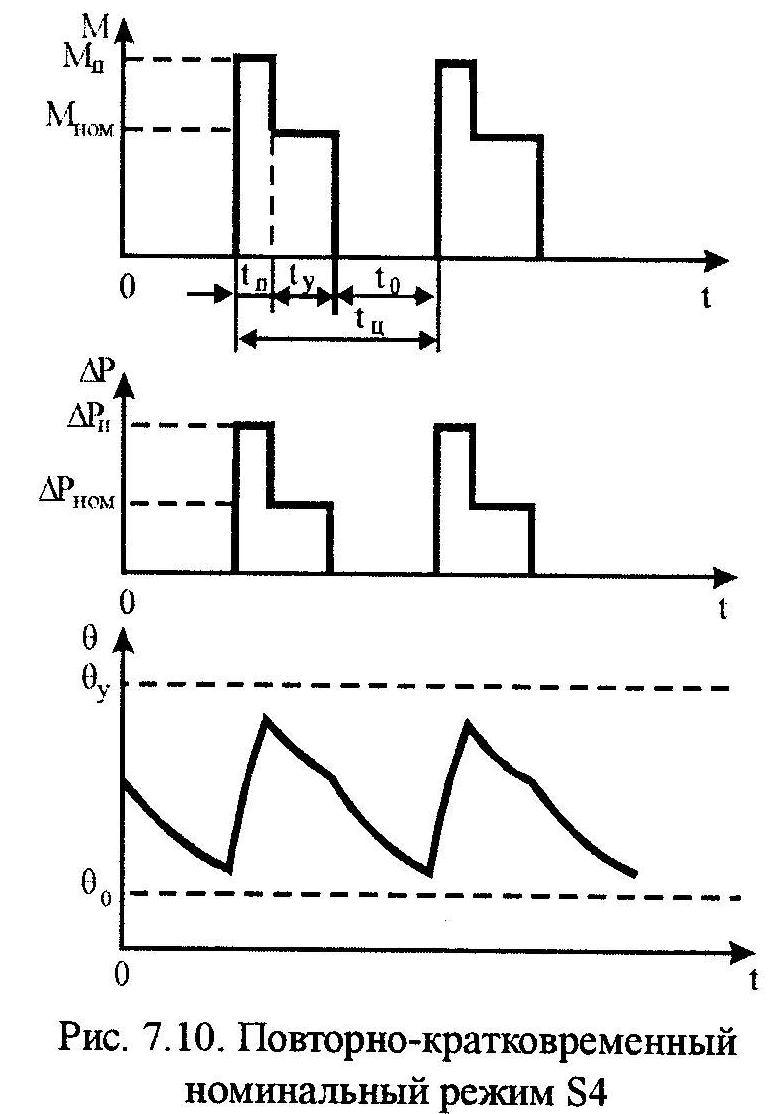

4.Повторно-кратковременным номинальным режимом работы с частыми пусками (S4) называется режим, при котором в отличие от режима S3, пусковые потери оказывают существенное влияние на превышение температуры частей машины (Рис.7.10).
Данный
режим характеризуется продолжительностью
включения ПВ, числом пусков в час Z
(30, 60, 120, 240) и коэффициентом инерции
привода
,
(7.53)
где J – суммарный момент инерции электропривода, Jд – момент инерции ротора двигателя.
Нормируемые значения KJ: 1,2; 1,6; 2,5; 4; 6,3; 10.
Продолжительность
включения рассчитывается таким образом:
,
(7.54)
где
,
(7.55)
,
(7.56)

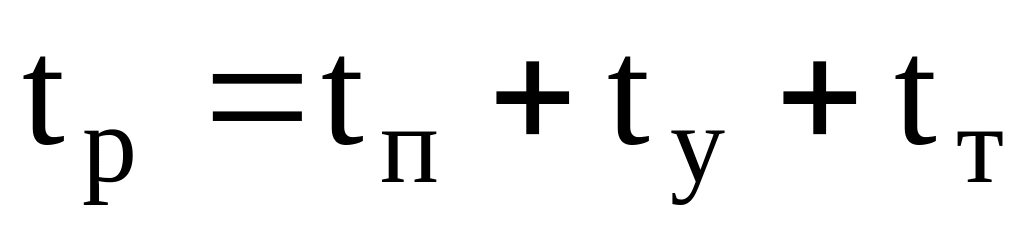

tп – время пуска, ty – время установившегося движения, to – время паузы.
Время
цикла tц
связано с числом пусков в час Z

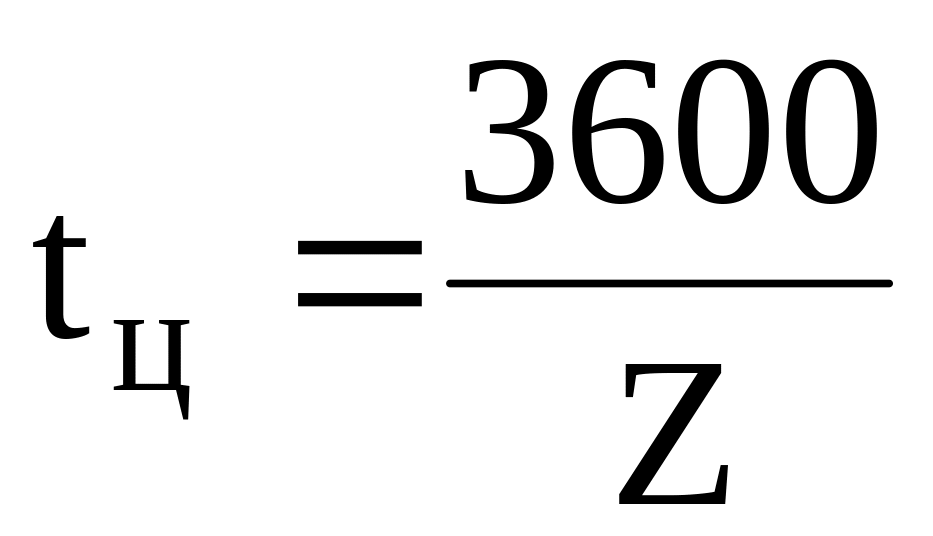

зависимостью
,
(7.57)
причем
время цикла ограничивается:
.
П

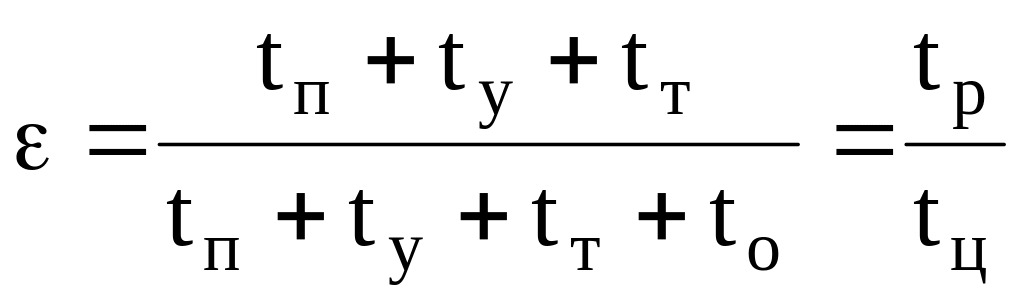

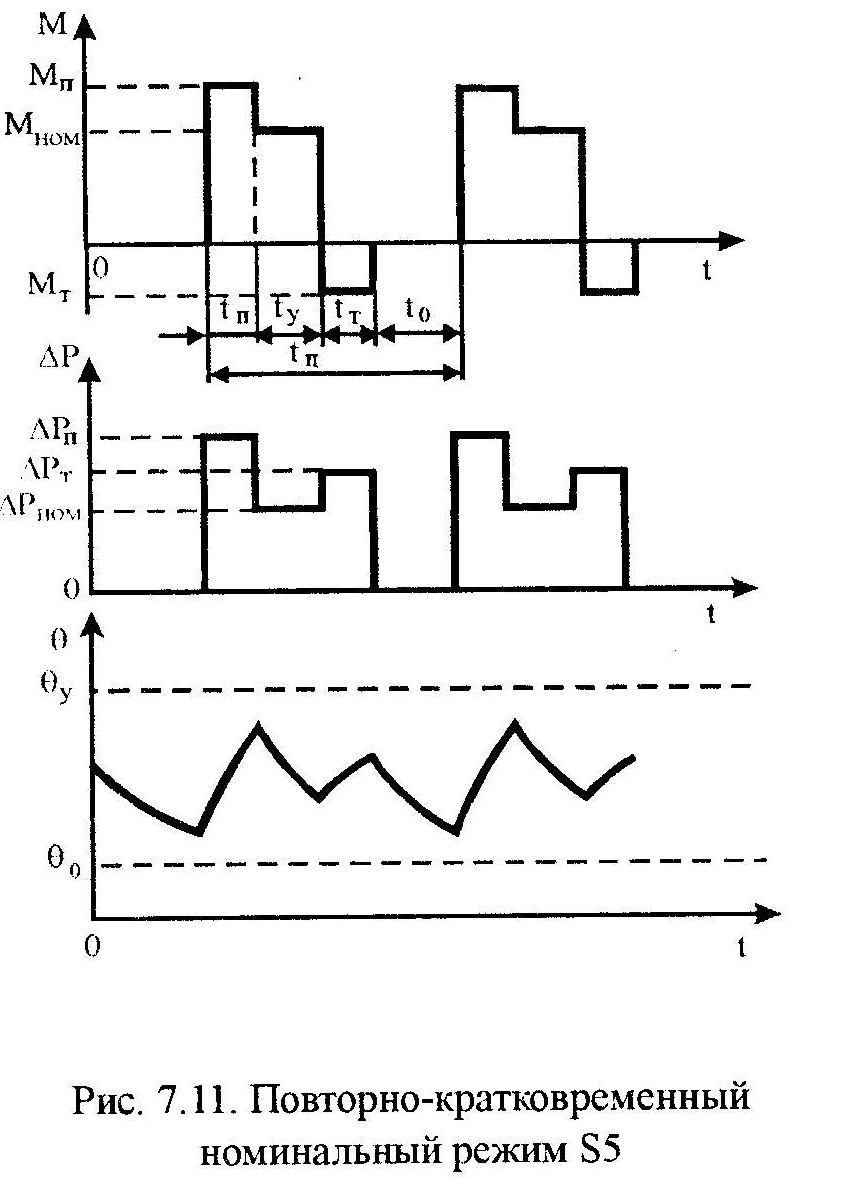

овторно-кратковременным номинальным режимом работы электродвигателя с частыми пусками и электрическим торможением (S5) называется режим, при котором периоды пуска tп, кратковременной неизменной номинальной нагрузки ty и электрического торможения tт чередуются с периодами отключения to машины, причем как рабочие периоды tp, так и паузы to не настолько длительны, чтобы превышения температуры частей машины могли достигнуть установившихся значений (Рис.7.11). В этом режиме потери при пуске и торможении оказывают существенное влияние на нагрев электродвигателя. Режим S5 характеризуется относительной продолжительностью включения
коэффициентом инерции KJ, числом включений в час Z,
где
,
, KJ=1,2
– 10, Z=30
– 360.
П

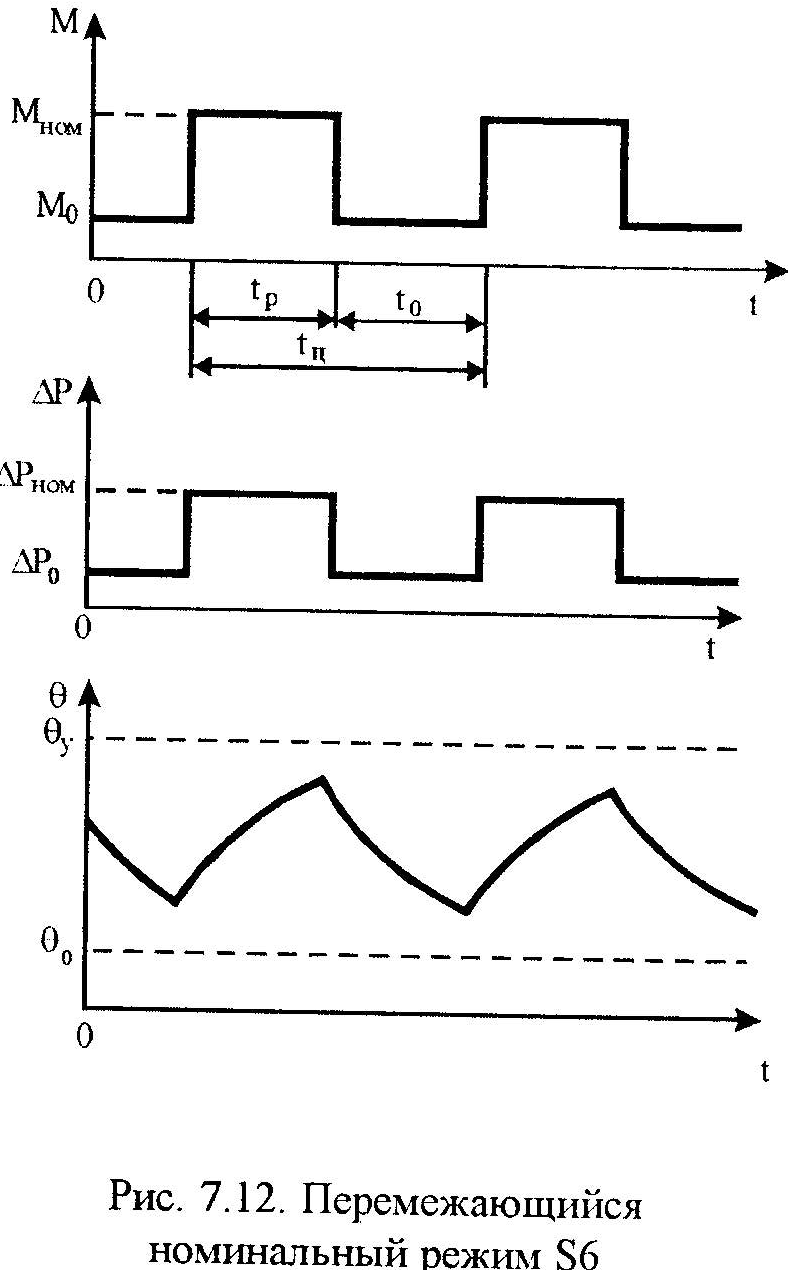

еремежающимся номинальным режимом работы электрической машины (S6) называется режим, в котором в отличие от режима S3 периоды работы электродвигателя с номинальной нагрузкой tp чередуются периодами работы его вхолостую to (Рис.7.12).
Этот
режим характеризуется относительной
продолжительностью нагрузки
,
(7.58)
С
тандартными
значениями продолжительности нагрузки
являются: 15, 25, 40 и 60%, при этом tц10мин.

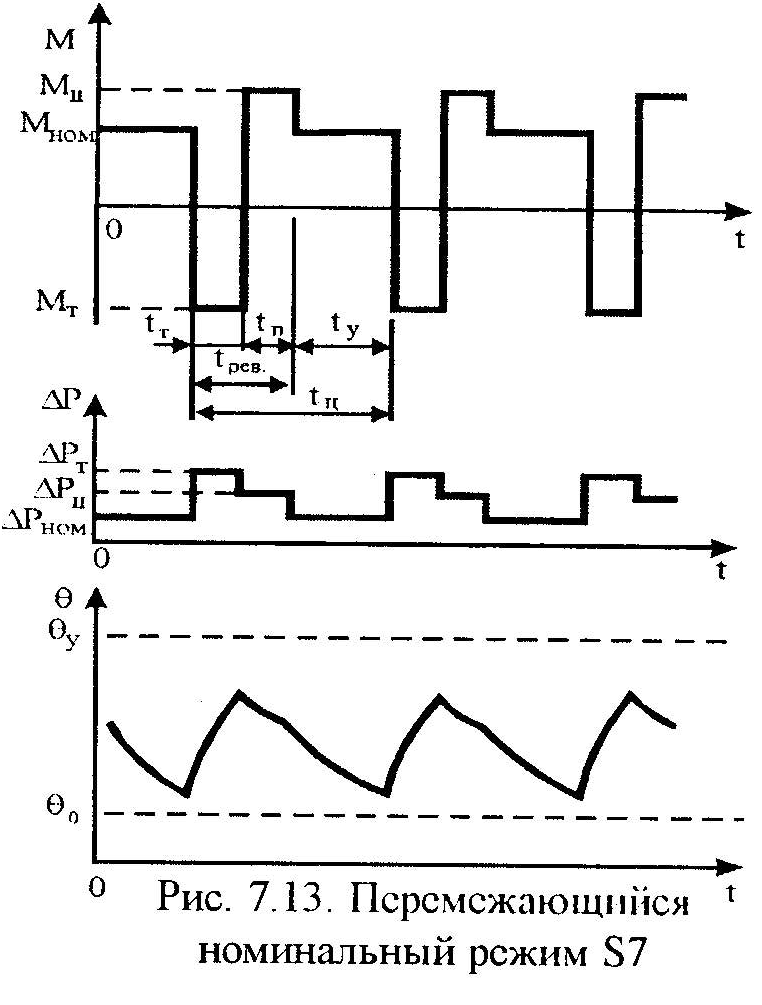

Перемежающимся номинальным режимом работы электродвигателя с частыми реверсами (S7) называется режим, при котором периоды реверса tрев чередуются с периодами неизменной номинальной нагрузки ty, причем периоды последней не настолько длительны, чтобы превышения температуры частей машины могли достичь установившихся значений (Рис.7.13).
Потери при реверсе оказывают существенное влияние на температуру электродвигателя.
Режим
S7
характеризуется числом реверсов в час
Z
(30 – 360), коэффициентом инерции привода
KJ

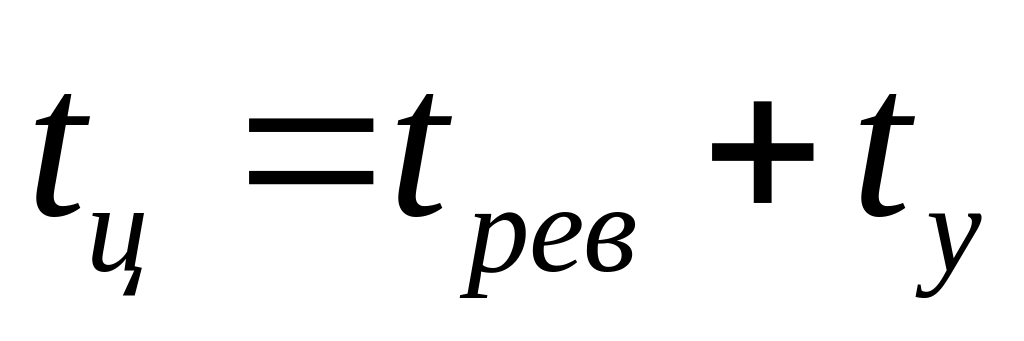

(1,2 – 10) и временем цикла
,
которое не должно превышать 10мин.
П

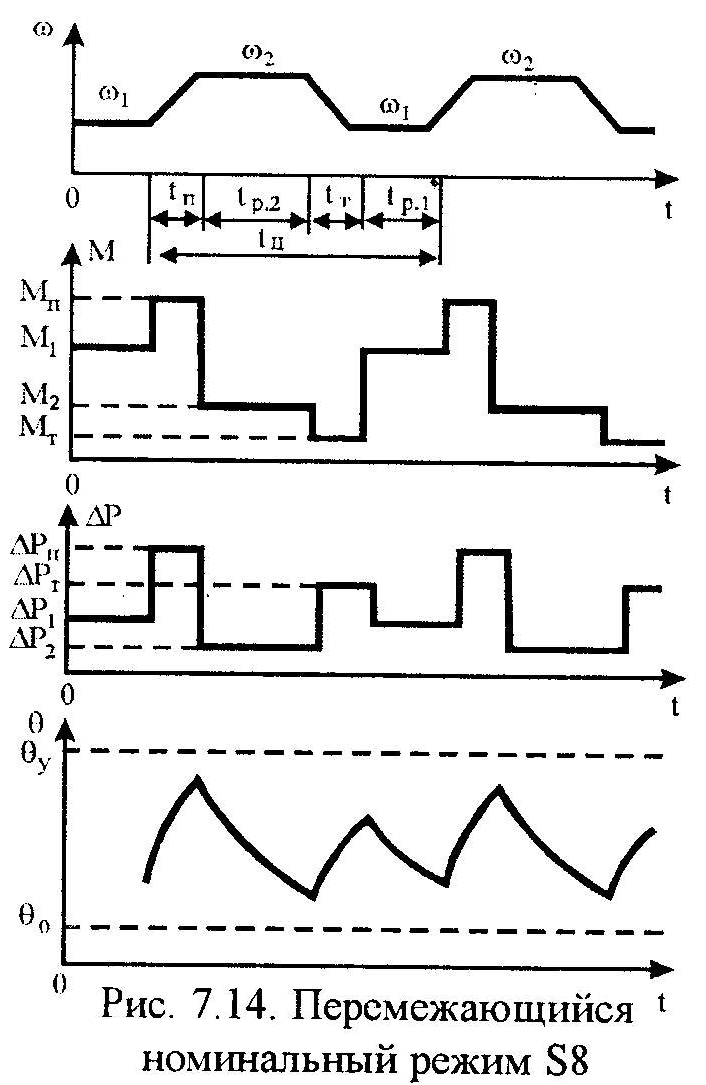

еремежающимся номинальным режимом работы электродвигателя с двумя или более скоростями (S8) называется режим, при котором периоды tp.1 с одной нагрузкой на одной скорости чередуется с периодами работы tp.2 на другой скорости при соответствующей этой скорости нагрузке. Периоды нагрузки на каждой из скоростей не настолько длительны, чтобы превышения температуры частей машины могли достигнуть установившихся значений (Рис.7.14). Режим S8 характеризуется:
относительной продолжительностью работы на первой скорости
,
(7.59)
относительной продолжительностью работы на второй скорости
,
(7.60)
коэффициентом инерции привода KJ=1,2 – 10,
числом переключений с одной скорости на другую Z=30 – 360,

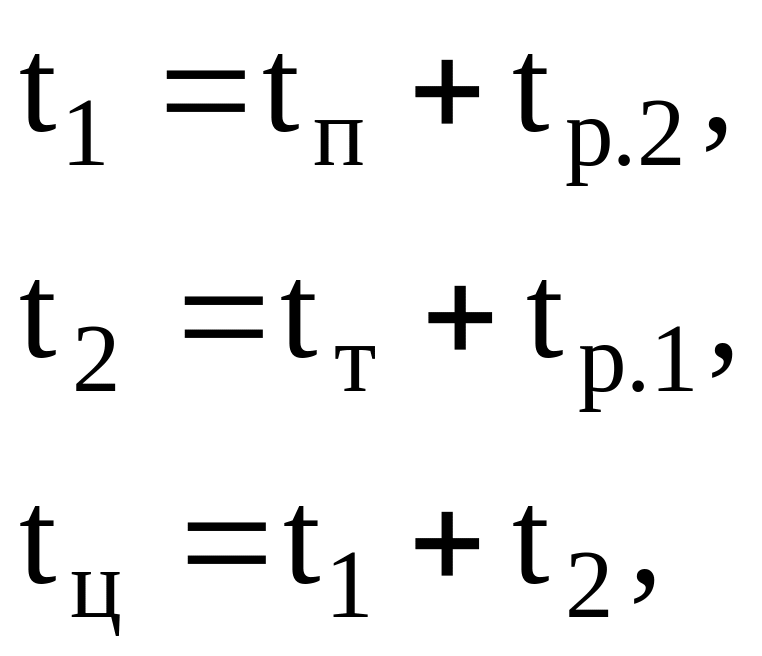

где
tп – время пуска при переходе с одной скорости на другую,
tт – время торможения при переходе с высшей скорости на низшую,
tp.1,
tp.2
– соответственно время работы с
установившейся скоростью

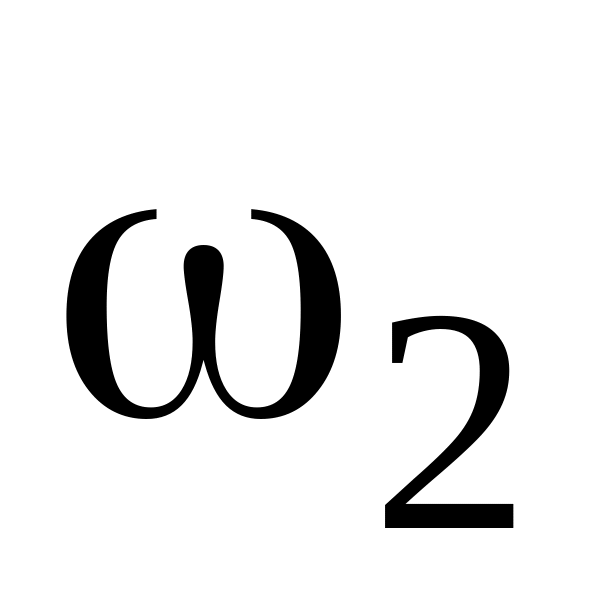

и установившейся скоростью
.

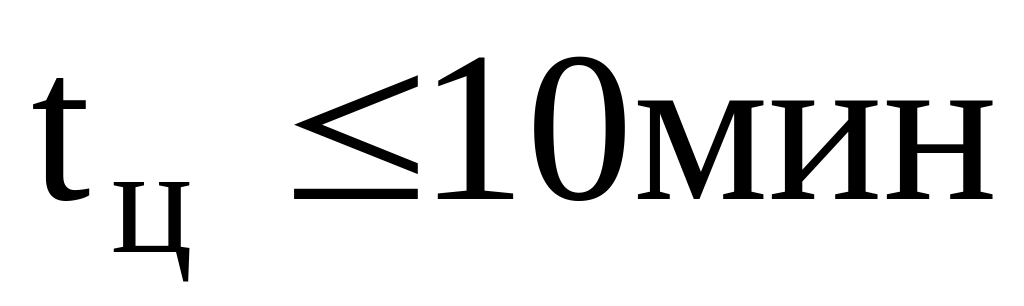

Время цикла tц10мин.
