11.Манометры с упругими чувствит. Эл. Основные сведения об установке и поверке манометров.

У механических манометров и вакуумметров измеряемое избыточное

давление деформирует упругий элемент чувствительный элемент. Величина деформации, в пределах закона Гука, пропорциональна изменению

давления, что и используется при измерении. В качестве упругого элемента

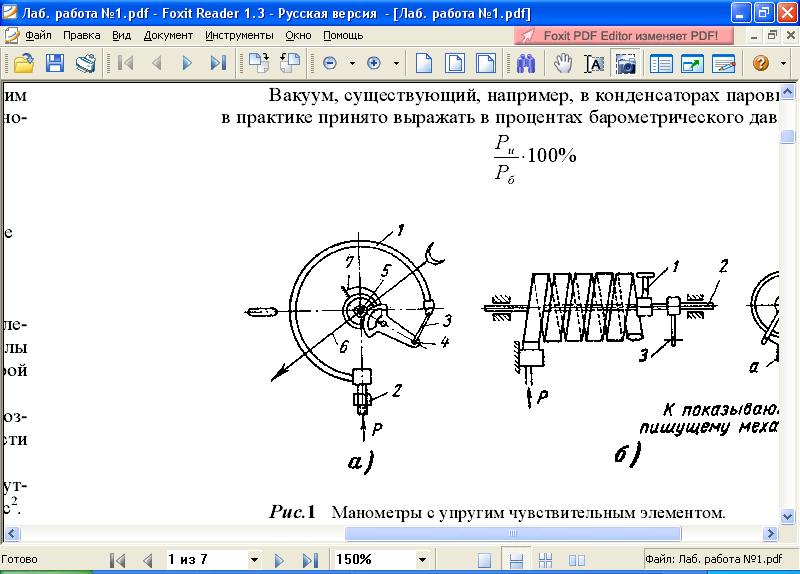

наиболее часто применяется одновитковые трубчатые пружины. Чувствительный орган этого прибора выполнен в виде трубки 1,изогнутой по окружности ( обычно ¾ окружности) и имеющей в сечении овальную форму. Один конец трубки наглухо запаян, а другой прикреплен к колодке со

штуцером 2 для установки на место измерения. При возникновении в трубке давления овальное сечение её стремится принять форму окружности. При этом возникает сила, раскручивающая трубчатую пружину, благодаря чему запаянный конец её перемещается. Конец трубки тягой 3 соединён с хвостиком шестеренчатого сектора 4, насаженного на неподвижную ось. Сектор входит в зацепление с шестерней 5, находящейся на общей оси со стрелкой 6, показывающей давление на равномерной шкале. По мере повышения давл. трубч. пружина поворачивает стрелку. Слабины в механизме выбираются спиральной пружиной 7.

Показания пруж. манометра зависят от t⁰ пружины, поэтому установка его производится т. о., чтобы исключить влияния t⁰ измеряющей и ОС. t⁰ воздуха, окружающая прибор не должна превышать 40 град., поэтому манометры нельзя устанавливать около сильно нагретых пов-ей. Для защиты трубч. пружины манометра от чрезмерного нагрева при измерении давления гор. воды или пара на соединит. линии перед манометром устан. кольцевая или U-образная сифонная трубка, кот. образует гидравлический затвор из остывшей жидкости. Чувствительный элемент пружинного манометра (трубчатые пружины и мембранные) постепенно теряют свои упругие свойства из-за появления остаточных деформаций. На точность показаний оказывает влияние износ передаточного механизма. В силу указанных причин пружинные манометры нуждаются в периодической поверке. Поверка пружинных манометров производится примерно в 5 отметках шкалы поверяемого прибора через одинаковые промежутки сначала при возрастании, а затем при понижении давления для тех же отметок. По достижении верхней предельной отметки шкалы поверяемых манометр выдерживают под этим давлением в течении 5 мин. с целью определения упругого последствия пружины при последующем понижении давления.

12. Манометры идифманометры с тензопреобразователями. Преобразоват. Давления.

Для передачи информации об измеряемой величине от датчика к вторич-ному прибору измеряемую физическую величину преобразовывают в стан-дартные информационные сигналы (токовые, частотные, цифровые ). Прибо-ры, которые измеряют физическую величину, преобразовывают результаты измерений в стандартные информационные сигналы, называются преобра-зователи. В теплоэнергетике нашли наибольшее применение преобразователи избыточного давления, разности давлений, температуры с токовыми выходами 0 – 5мА, 4 – 20мА, 4 – 20 мА + HART. Основной парк преобразователей используемых в настоящее время в промышленности и в теплоэнергетике составляют приборы типа:«Сапфир 22М - ДД» - преобразователь измерительный разности давлений в токовый сигнал; « Сапфир 22М - ДИ» - преобразователь измерительный избыточного давления в токовый сигнал; «Сапфир 22М - ДА» - преобразователь измерительный абсолютного давления в токовый сигнал; «Сапфир 22М - ДВ» - преобразователь измерительный разрежения в токовый сигнал; «Сапфир 22М - ДИВ» - преобразователь измерительный давления - разрежения в токовый сигнал; а также «Сапфир 22МП», «Сапфир 22МТ», «Метран-100», «Метран-49», «Метран-55». Принцип действия датчика: при деформ. чувствит. эл-та под воздействием входной измеряемой величины измен. электр. сопротивление на пов-ти этого чув. эл. Плата АЦП преобразует это изменение в цифровой сигнал. В памяти АЦП- коэффиц. коррекции по темп. и Р.Цифровой сигнал вместе с коэф. коррекции поступает на вход эл-ого преобразоват., микропроцессор которого корректирует этот сигнал по t⁰ и линеаризует его. На выходе эл. блока скорректир-ый вых. сигнал преобразуется из цифрового формата в стандартный вых-ой аналоговый сигнал постоянного тока и в циф. сигн. в стандарте протокола HART. Протокола HART – есть комбинированный способ передачи информации. Стандартный токовый сигнал 4-20 мА модулируется цифровым сигналом. Одновременно информацию можно передавать по одному физическому каналу на вторичные приборы со стандартными токовыми входами и информацию в цифровом виде на компьютер. СХЕМА ОТДЕЛЬНО
