5.Термометры расш-ния. Манометрические термометры.

Физич св-во тел изменять свой объём в завис-ти от нагрева широко использ-ся для измерения тем-ры. На этом принципе основано устройство жид-ых стеклянных и дилатометрич-их термом-ов. В жид-ных терм-ах, построенных на принципе теплового расширения жид-ти в стекл резервуаре, в кач-ве раб в-ств использ-ся ртуть и органич ж-ти – этиловый спирт, толуол и др. Наиб. широкое применение получили ртутные термом-ы, имеющие по сравнению с

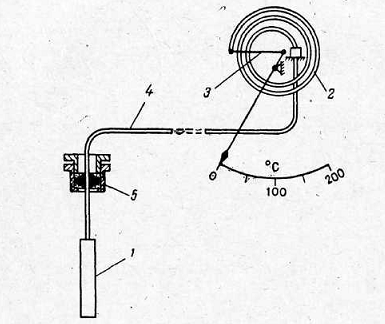

термом-ами, заполн-ыми органич ж-тями, преимущ-ва: большой диапазон измерения t0, при кот. ртуть ост-ся жидкой (точка замерзания -39, точка кипения 3750С); несмачиваемость стекла ртутью, возможность заполнения терм-ра химич чистой ртутью из-за лёгкости её получения. Недостатеи: ненаглядность, ртуть экологич. опасна. Терм-ры с органич ж-тями в большинстве своём пригодны лишь для измерения низких тем-р в праделах -190-1000С.Основным достоинством их явл высокий коэф объёмного расширения ж-ти; наглядность. Недостатки: малый диапазон измерения. К дилатометрическим терм-м относятся стержневой и пластинчатый (биметаллический)терм., действие кот. основано на относит-м удлинении под влиянием t0 двух ТВ. тел, имеющих различные темпер-ые коэф. лин-го расширения. Для измер. t0 тв. тел исп. биметаллические термометры; для измерения газов – манометрические термометры. Манометр терм-ры. Их действие основано на зависимости давления жидкости, газа или пара с жидкостью в замкнутом объеме от t0. Предназн. для измерен тем-ры в диапазоне до 6000С.Класс точности 1-2,5. В зав-ти от заключ-ого в термосист. раб. в-ва манометр. терм-ры делятся на газовые (заполн-ся азотом), жид-ные (заполн-ся органич ж-тями) и конденсационные (запол-ся некипящими огран. жид-ми: хлористым метилом, ацетоном, фреоном). Термосист. прибора, заполненная раб. в-вом , сост из термобаллона 1, погружаемого в измеряемую среду, манометрич. трубчатой пружины 2, воздейств-ей посредством тяги 3 на указат стрелку 4, и капилляра 5, соед-щего пружину с термобаллоном. При установке манном. термометров в трубопроводах термобаллон помещается в середину потока. Преимущ-ва манометр. тер-ов по сравнению с ртутными стеклянными: автоматич. запись показаний, возможность установки втор. прибора на расстоянии, благодаря наличию длинного капилляра (40-60 м). Недостатки: сравнительно невысокая точность измерений, большая инерционность вследствие больших размеров термобаллона, трудность ремонта при нарушении герметич. системы.

6. Электрические термометры сопротивления, нсх, осн-ые хар-ки

Для измерения t0 широкое применения (90% в теплоэнергетике) получили ТС, действие кот. Основано на изменении Эл. Сопротивления Ме проводников в завис. от t0. Сопротивление Ме при нагреве ↑. ТС, чувствит. эл-т кот. состоит из тонкой спиральной проволоки (обмотки), изолированной и помещенной в Ме защитный чехол с головкой для подключения соед. проводов, является первичным измерит. преоброзователем, притаемым от постороннего источника. тока. ВП: уравновеш. и неуравновеш. измерит. мосты, логометры. Достоинства ТС: высокая точность измерения, автоматич. запись, дистанц. передача показаний. Недостатки: потребность в постороннем источнике тока, необходимость ВП. ТС:1) Платиновые термометры сопротивления (ТСП); 2) Медные термометры сопротивления (ТСМ). ТС хар-ся нормированной статической хар-кой (НСХ)- это таблица, в кот. указана зависимость величины сопротивления от температуры. Существует НСХ: серия М (медь): 50М,100М, 500М, 1000М, где цифра- сопротивление в Ом при 00С. Серия П (платина): 50П, 100П, 500П, 1000П. Серия Pt (платиновые ТС, но отличается наклон хар-ки): Pt 50, Pt100, Pt500.

Ме, применяемые для изгот. обмотки ТС, должны обладать:1.устойчивостью при нагревании, однозначной зависимостью сопротивления от t0 и стойкостью проив коррозии; 2. большое уд. сопротивл., позволяющее изгот. термом. малых размеров. 3. линейное изменение сопротивление проводника от t0 .4. Лёгкость получения сплава с одинаковыми эл. свойствами и др. Платиновый ТСП ограничивается t0от -120 до +650 0С из соображений мех. прочности обмотки В настоящий момент есть «медный термометр», работающий до 350 С. В основном на рынке используются ТСМ от -50 до + 180 С. По способу измерения сопротивления бывают однопроводные, 2-х, 3-х и 4-х проводные схемы. (в 90% случаев). Мостовые схемы – один из техн. приёмов для точного измерения сопротивления. Генератор тока – это эл-ое устр., которое в замкнутой цепи с определённым сопротивлением поддерживает заданный ток с определ. точностью. Достоинства этой схемы: дешевизна, высокое кач-во, высокий диапазо измерения . Это самый основной метод измерения t0, затем по НСХ смотрим зависимость t0= f(R).
