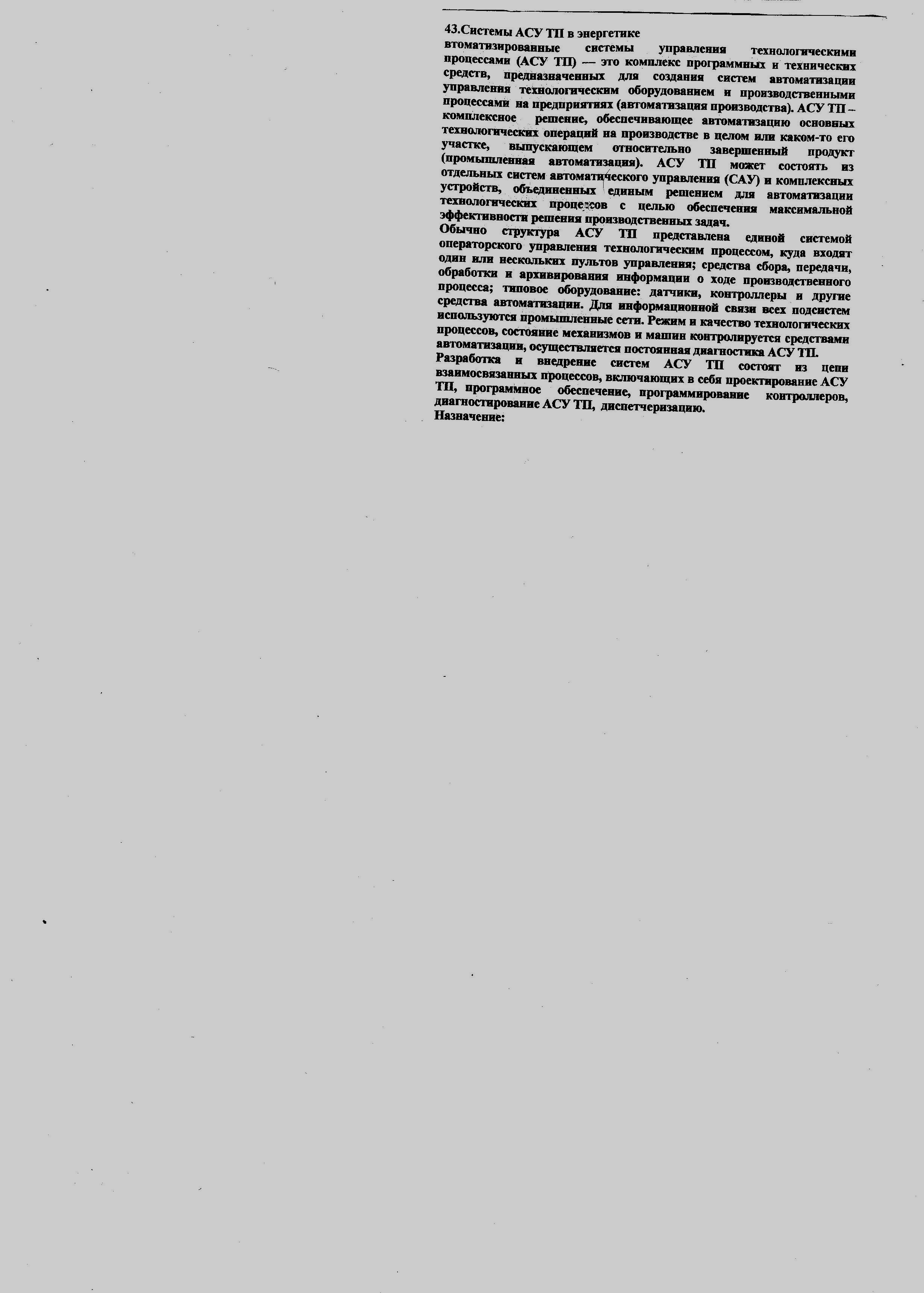

43. Системы асу тп в энергетики

44.Автоматическое регулирование вспомогательного оборудования ку

В соответствии с действующей НТД требуется автоматизировать регулирование следующих параметров:1) давление пара за РОУ и РУ; 2) температуру пара за РОУ; 3)давление в деаэраторе атмосферного типа и разряжение в вакуумном деаэраторе; 4) уровень в баке-аккумуляторе деаэратора; 5)давление жидкого топлива в общем напорном трубопроводе. В отопит. котельных дополнит. регулируются: 1) температура воды в теплосеть; 2) давление в обратном коллекторе теплосети (подпитка теплосети); 3) температура воды в сети ГВС (для систем с закрытым водоснабжением); 4) давление в циркуляционном контуре сети ГВС; 5) расход воды к котлам. Рассмотрим регулятор уровня воды в деаэраторе. В котельных с ПК термическая деаэрация проводится в деаэраторах атмосферного типа. Регулятор уровня в деаэраторном баке воздействует на изменение расхода воды. СПУ- сосуд постоянного уровня (уровнемер); Д- датчик, РУ- регулятор уровня, ИМ- исполнит. механизм, РО- регул. орган, З- задатчик.

Данная схема по отклонению, стабилизирующая.

45.Автоматическое регулирование роу

Автоматическое регулирование РУ в котельных, вырабатывающих насыщенный пар, заключается в поддержании заданного (пониженного) давления пара после редуцирования. Единственным возмущающим воздействием на регулируемую величину является изменение потребления пара. Отсюда регулятор получает импульс (информацию) по давлению пара и воздействует через исполнительный механизм на регулирующий клапан. При выработке котлом перегретого пара для понижения его давления и температуры применяют РОУ. РОУ состоит из 2 частей: системы дросселирования (для понижения давления и t⁰) и системы охлаждения (происходит впрыск конденсата для регулирования t⁰). Т. о. САР состоит из 2 частей: один РО регулирует процесс дросселирования, второй РО- впрыск воды (её расход). Для улучшения качества регулирования следует одновременно изменять и давление, и температуру перегретого пара. С этой целью от регулятора давления к регулятору температуры предусмотрена динамическая связь. Д- датчик, ТС- термопара, РД- регулятор давления пара, РТ- регулятор t⁰ пара, ДС- динамическая связь, З- задатчик, ИМ- исп. механизм, РО- регул-ий орган.

Д анная схема по отклонению. Ведущий регулятор- регулятор давления, кот. ↓Р и ↓ t⁰. После работы этого регулятора регулятор по t⁰ оценивает t⁰ и впрыскивает в камеру воду → ↓ t⁰ и Р тоже немного ↓. В некоторых случаях используют упрощенный вариант регулирования – РУ, где t⁰ не будет выше критической никогда. СХЕМА В ТЕТР (или подправь эту)

46. Автоматическое регулирование водоподготовки

Требования к качеству воды для питания паровых котлов или подпитки теплосети достаточно жесткие. В зависимости от кач-ва поступаемой технич. воды схема водоподготовки может быть разной. Процесс водоподготовки должен быть автоматизирован. Автоматизация осветлителя включает регулирование нагрузки; поддержания постоянной т-ры воды к осветлителю; поддержание определенного соотношения м/у кол-вом воды, поступающей на осветление, и кол-вом регенерируемой воды (вода, возвращаемая в осветлитель после промывки фильтров); дозирование раствора реагентов. Регулирование производительности осветлителя осущ-ся по уровню в баке осветленной воды. Регулятор воздействует на подачу воды к осветлителю. Уровень в баке зависит от производительности водоподготовки и расхода на ее собственные нужды (отмывка). Стабилизация нагрузки добивается созданием в баке осветленной воды нерегулируемого объема (20-25 % емкости бака). В пределах этого параметра изменение уровня не вызывает срабатывания регулятора, в случае необходимости зону могут расширить (25-50 %). D- диафрагма, Д1,Д2- датчики, РП- регулятор производительности, З- задатчик, ИМ- исполнит. механизм, РО- регул. орган. Данная схема комбинированная.

Для оптимальных процессов осветления необход. поддерживать t⁰ воды к осветлителю с точностью ±1 ⁰С. Отклонение ведет к нарушению процесса кристаллизации в осветлителе. Регулятор получает импульс по t⁰ воды за подогревателем и воздействует на подачу теплоносителя к подогревателю. Возмутитель – расход воды за подогревателем. Данная схема комбинированная. ТС- термометр сопротивления, D- диафрагма, Д- датчик, РТ- регулятор t⁰, ДФ- дифференциатор, З- задатчик, ИМ- исполнит. механизм, РО- регул. орган.

Кроме исходной воды в осветлители поступает вода, собираемая после отмывки мех. фильтров. Как правило, фильтры отмываются осветл-ой водой, в кот. во время отмывки попадают взвешенные частицы, способствующие процессу образования шлама в осветлителях. Расход регенерируемой воды должен составлять 10-12% расхода исх. воды, поступающей на осветлитель, чтобы не нарушать процесс шламообразования в осветлителе. Регулятор соотношения подачи регенерируемой воды в осветлитель поддерживает нужное соотношение расходов, воздействуя на подачу регенерационной воды в осветлитель. D1, D2 - диафрагмы, Д1,Д2- датчики, РР- регулятор расхода, t⁰,

47. Теплотехнический контроль котельных установок(т\тк)

т\тк служ. для контроля основн. пар-ров (расхода, давл., темпер.)

Пар-ры наблюдения за кот-ми необход-мо для эксплуатации котельной , следует контролир-ть показывающими приборами.

Пар-ры изменения кот-х м. привести к аварийному сост-ю оборуд-я необходимо контролир. сигнализирующ. показывающ. приборами.

Пар-ры учет кот-х необ-м для анализа работы оборуд-я или хозяйственных расчетов д. контролир-ся регистрирующ. или суммирующими приборами

На практике часто примен. приборы с совмещением ф-ции показывающ. и регестрирующ., РЕгистрирующ. и суммирующ.

НА современ. этапе развития науки и техники происх. тенденция все пар-ры т\тк-ля. обрабатывать микропроцессами уст -вами (специализир. компьютеры) и вывод этих пар -ров на оди дисплей-диспетчер. Выполняя это в сумме с автоматизацией упр-я котельной уст-ки , ар-ры кот. тоже обрабат-ся микропроцессор.устройствами (автомотиир. сист. упр-я технологич. пр-ссами АСУТП), м. достич высокой степени автоматизации КУ и экономичн. ее эксплуатации.
