40. Регулятор «уровня воды в барабане»
Регулирование питания котла осущ-ся регулятором уровня в барабане котла. Поддержание уровня воды в барабане котла в заданных пределах означает соответствие расходу пара (нагрузке) расхода питательной воды, поступающей в барабан. К регулятору предъявляются особо высокие требования, т.к. понижение уровня или его повышение может привести к серьезным авариям: пережогу экранных труб или забросу воды в пароперегреватель. На колебание уровня в барабане котла оказывает влияние не только изменение нагрузки, но и явление «набухания» воды (это изменение объема, занимаемого паром в пароводяной смеси, проходящей через циркуляционный контур котла). Набух. происходит при резких изменениях давл. в барабане (сброс или нарастание нагрузки), либо при колебаниях тепловыделений в топке, связанных с изменениями подачи топлива или воздуха. ; D1, D2 - диафрагмы; Д1, Д2, Д3- датчики давления; РУ- регулятор уровня, З- задатчик, ИМ- исп. механизм, РО- регул. орган, УС- уравнительный сосуд. Для того, чтобы осуществлять точное регулирование применяют регулятор, работающий по комбинированному способу управления, т.е. мы измеряем не только отклонение управляемой величины но и внешнее воздействие, ведущее к её изменению (система стабилизирующая).
Для котлов, имеющих большой объем воды в барабане, поддержание уровня прималых колебаниях нагрузок поддерживается упрощенной схемой (по уровню).
41.Регулятор «температуры пара»
Чем ↑ t0 пара, тем ↑ КПД котла. Необходимость регулирования t0 перегрева пара определяется условиями прочности Ме. Повышение t0 приводит к разрушению трубопроводов, появляются трещины, шлакование и загрязн. пов-ей нагрева и ПП. t0 пара зависит и от величины избытка воздуха в топке. Т. о. регулятор должен реагировать как на колебания нагрузки, так и на внутр-ие возмущения. Регулирование t0 осущ-ся изменением расхода пит. воды через охладитель пов-го типа, устан-ый в рассечку ПП. D1, D2, D3 - диафрагмы; Д1, Д2, Д3- датчики давления; РТ- регулятор t0, З- задатчик, ИМ- исп. механизм, РО - регул. орган, Т - термопара; ДФ1, ДФ2 – дифференциаторы.
Данная схема явл-ся результатом комбинированного способа управления.
42.Регулятор «непрерывной продувки»

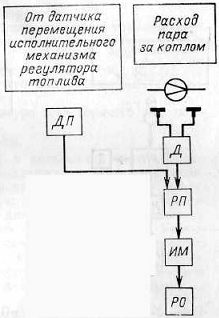

При испарении воды растворимые в ней соли не должны достигать определенной концентрации. Удаление этих солей производится с помощью непрер. и периодич. продувки. Часто для автоматизации периодич. продувки использ. программные методы, т. е. через опред. временной интервал (находится эмпирическим путем) на опред. время включ. продувка. При непрерывной продувке котла опытным путём находят зависимость м/у кол-м продуваемого пара и кол-м вырабатываемого пара. В свою очередь кол-во вырабатываемого пара однозначно зависит от кол-ва потребляемого топлива. Очень часто в этой системе автоматики для определения кол-ва подаваемого топлива используют такой параметр, как угол открытия топливной заслонки. D - диафрагма; Д- датчики давления; РН- регулятор непрерывной продувки, З- задатчик, ИМ- исп. механизм, РО - регул. орган, ДП- датчик перемещения.
