21. Измерение тепловой энергии переданной сетевой водой. Открытая и закрытая схема измерения тепловой энергии.

Существуют две принципиальных схемы измерения тепловой энергии, где в качестве теплоносителя используется вода:

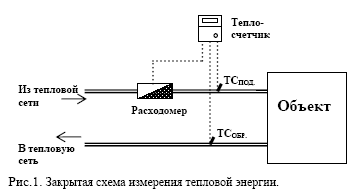

Закрытая схема измерения тепловой энергии (см. рис.1).

Открытая схема измерения тепловой энергии (см. рис.2).

Закрытая схема измерения тепловой энергии подразумевает, что расход теплоносителя ( сетевая вода ) в прямом и обратном трубопроводе одинаковый т.е. потери, санкционированный и не санкционированный разбор теплоносителя отсутствует. При такой схеме измерения теплосчетчик работает по следующему алгоритму:

Где: Q – измеряемая тепловая энергия. G – объемный расход теплоносителя в трубопроводе ( прямом или обратном ) на котором установлен расходомер; м3/ч. ρ - плотность теплоносителя в трубопроводе ( прямом или обратном ) на котором установлен расходомер; кг/м3. h1 и h2 – энтальпия теплоносителя в прямом и обратном трубопроводе. Т1 и Т2 – время начала и конца измерения.

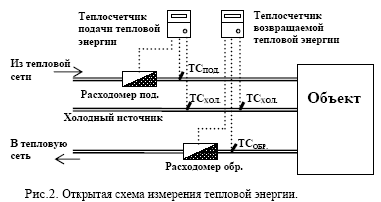

Открытая схема измерения тепловой энергии подразумевает, что расход теплоносителя ( сетевая вода ) в прямом и обратном трубопроводе разный, т.е. потери, санкционированный ( например: система горячего водоснабжения ) и не санкционированный (например: воровство теплоносителя или тепловой энергии ) разбор теплоносителя присутствуют (см. рис.2). При такой схеме измерения используется следующий алгоритм работы:

G1,G2 – объемный расход теплоносителя в подающем , обратном трубопроводе; м3/ч. p1 и p2 - плотность теплоносителя в прямом и обратном трубопроводе ; кг/м3. h1 и h2 – энтальпия теплоносителя в прямом и обратном трубопроводе. hхол. – энтальпия холодного источника (той технической воды, которую теплоснабжающая организация потребляет для водоподготовки, и после, для дальнейшего нагрева). Т1 и Т2 – время начала и конца измерения.

22.Измерение тепловой энергии переданной водяным паром.

Измерение тепловой энергии в системе, где в качестве теплоносителя ис-пользуется водяной пар, то же осуществляется по двум принципиальным схе-мам:

Пар потребляется потребителем, и возврат конденсата отсутствует.

Пар потребляется потребителем и конденсат полностью или частично возвращается теплоснабжающей организации.

В первом случае учет потребленной тепловой энергии осуществляется со-гласно формуле:

Qпар. – измеряемая тепловая энергия передаваемая паром. Gпар. – массовый расход пара в; кг/ч. hпар. – энтальпия пара. Т1 и Т2 – время начала и конца измерения.

Для перегретого пара нахождение энтальпии по зависимости проблем не составляет:

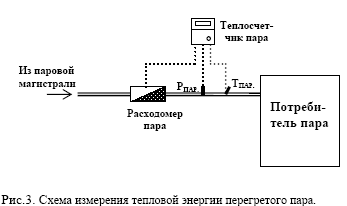

Схема измерения показана на рис. 3.

Энтальпия насыщенного пара состоит из двух составляющих: сухого пара и влажной части. Причем энтальпия сухого пара определяется по зависимости:

Определить влажную составляющую насыщенного пара проблематично. Приборов, для ее прямого измерения, в настоящее время на нашем рынке нет. Влажная составляющая насыщенного пара в теплосчетчик пара вводится программно, в виде ее % содержания в общей массе измеряемого пара.

Схема измерения тепловой энергии насыщенного пара -как рис.3,но без Рпар.

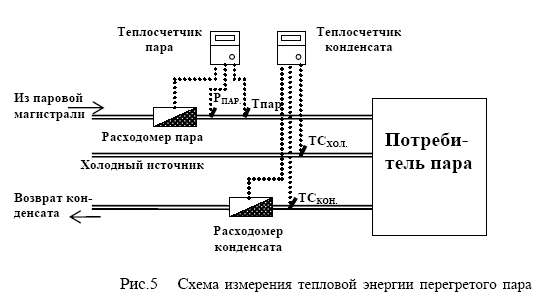

При возращении конденсата полностью или частично необходимо учитывать ту тепловую энергию, которая возвращается вместе с конденсатом. Схема такого измерения (см. рис. 5) реализуется по алгоритму согласно формуле:
